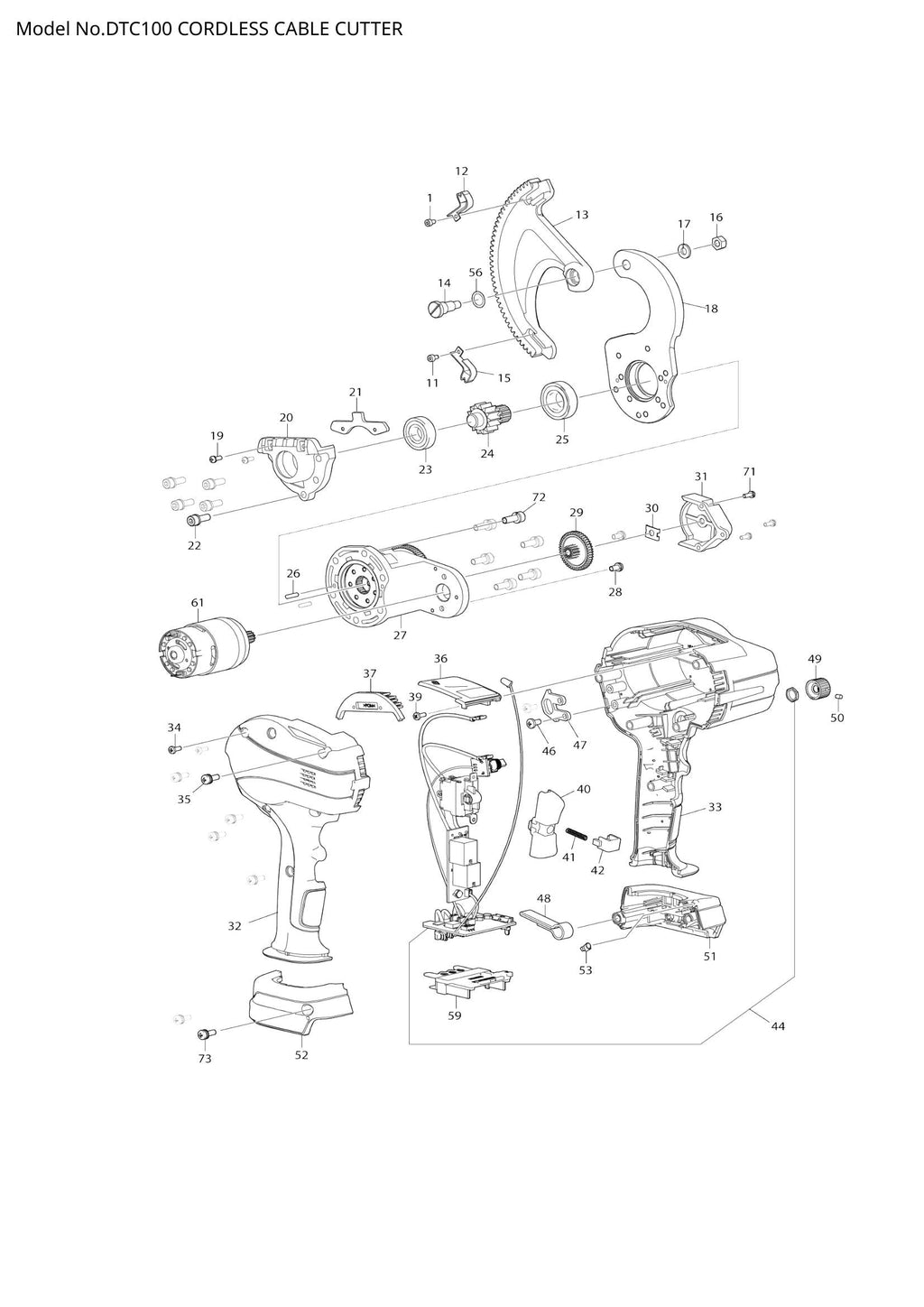

DTC100 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DTC100 exploded view

Explosionszeichnung – DTC100

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – HS-Kopfschraube M3X3 (SKU: ZM00000127)
  • Position 011 – HS-Kopfschraube M3X3 (SKU: ZM00000127)
  • Position 012 – Federgetriebe-Baugruppe (Artikelnummer: ZM00000128)
  • Position 013 – BEWEGLICHE KLINGE (SKU: ZM00000129)
  • Position 014 – -ANSATZSCHRAUBE (SKU: ZM00000130)
  • Position 015 – FEDERZAHNRAD ​​A ASSY (SKU: ZM00000131)
  • Position 016 – SECHSKANTMUTTER M6 (SKU: ZM00000132)
  • Position 017 – FEDERSCHEIBE 6 (SKU: ZM00000133)
  • Position 018 – STATIONÄRE KLINGE (SKU: ZM00000134)
  • Position 019 – Flachkopfschraube M3x8 (Artikelnummer: ZM00000135)
  • Position 020 – LAGERGEHÄUSE (SKU: ZM00000136)
  • Position 021 – Schneidplatte (SKU: ZM00000137)
  • Position 022 – Innensechskantschraube M5x14 (Artikelnummer: ZM00000138)
  • Position 023 – KUGELLAGER 6001VV (SKU: ZM00000139)
  • Position 024 – RITZEL (SKU: ZM00000140)
  • Position 025 – KUGELLAGER 6002VV (SKU: ZM00000141)
  • Position 026 – NADELSTIFT 3X11,8 (SKU: ZM00000142)
  • Position 027 – GETRIEBEGEHÄUSE (SKU: ZM00000143)
  • Position 028 – Flachkopfschraube M4x8 (Artikelnummer: ZM00000144)
  • Position 029 – STIRNRAD (SKU: ZM00000145)
  • Position 030 – ZAHNRADPLATTE (SKU: ZM00000146)
  • Position 031 – GETRIEBEABDECKUNG (SKU: ZM00000147)
  • Position 032 – GEHÄUSEBAUGRUPPE (SKU: ZM00000162)
  • Position 033 – GEHÄUSEBAUGRUPPE (SKU: ZM00000162)
  • Position 034 – Blechschraube 3x14 (Artikelnummer: ZM00000148)
  • Position 035 – Flachkopfschraube M4x12 (Artikelnummer: ZM00000149)
  • Position 036 – LED-ABDECKUNG (SKU: ZM00000187)
  • Position 037 – BÜRSTENPLATTE (SKU: ZM00000150)
  • Position 039 – Blechschraube 3x8 (Artikelnummer: ZM00000151)
  • Position 040 – SCHALTERKNOPF (SKU: ZM00000152)
  • Position 041 – DRUCKFEDER (SKU: ZM00000153)
  • Position 042 – SPERRKNOPF (SKU: ZM00000154)
  • Position 044 – SCHALTKREISEINHEIT (SKU: ZM00000155)
  • Position 046 – Blechschraube 4x12 (Artikelnummer: ZM00000156)
  • Position 047 – RIEMENPLATTE (SKU: ZM00000157)
  • Position 048 – RIEMENRING (SKU: ZM00000015)
  • Position 049 – DREHKNOPF (SKU: ZM00000158)
  • Position 050 – SECHSKANT-STELLSCHRAUBE M3X5 (SKU: ZM00000095)
  • Position 051 – BATTERIEGEHÄUSE-BAUGRUPPE (SKU: ZM00000185)
  • Position 052 – BATTERIEGEHÄUSE-BAUGRUPPE (SKU: ZM00000185)
  • Position 053 – CAP (SKU: ZM00000159)
  • Position 056 – Unterlegscheibe (Artikelnummer: ZM00000160)
  • Position 059 – TERMINAL (SKU: 643874-2)
  • Position 061 – MOTORBAUGRUPPE (SKU: ZM00000161)
  • Position 071 – Flachkopfschraube M3x8 (Artikelnummer: ZM00000135)
  • Position 072 – Innensechskantschraube M5x14 (Artikelnummer: ZM00000138)
  • Position 073 – Flachkopfschraube M4x12 (Artikelnummer: ZM00000149)
