DTW285 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DTW285 exploded view

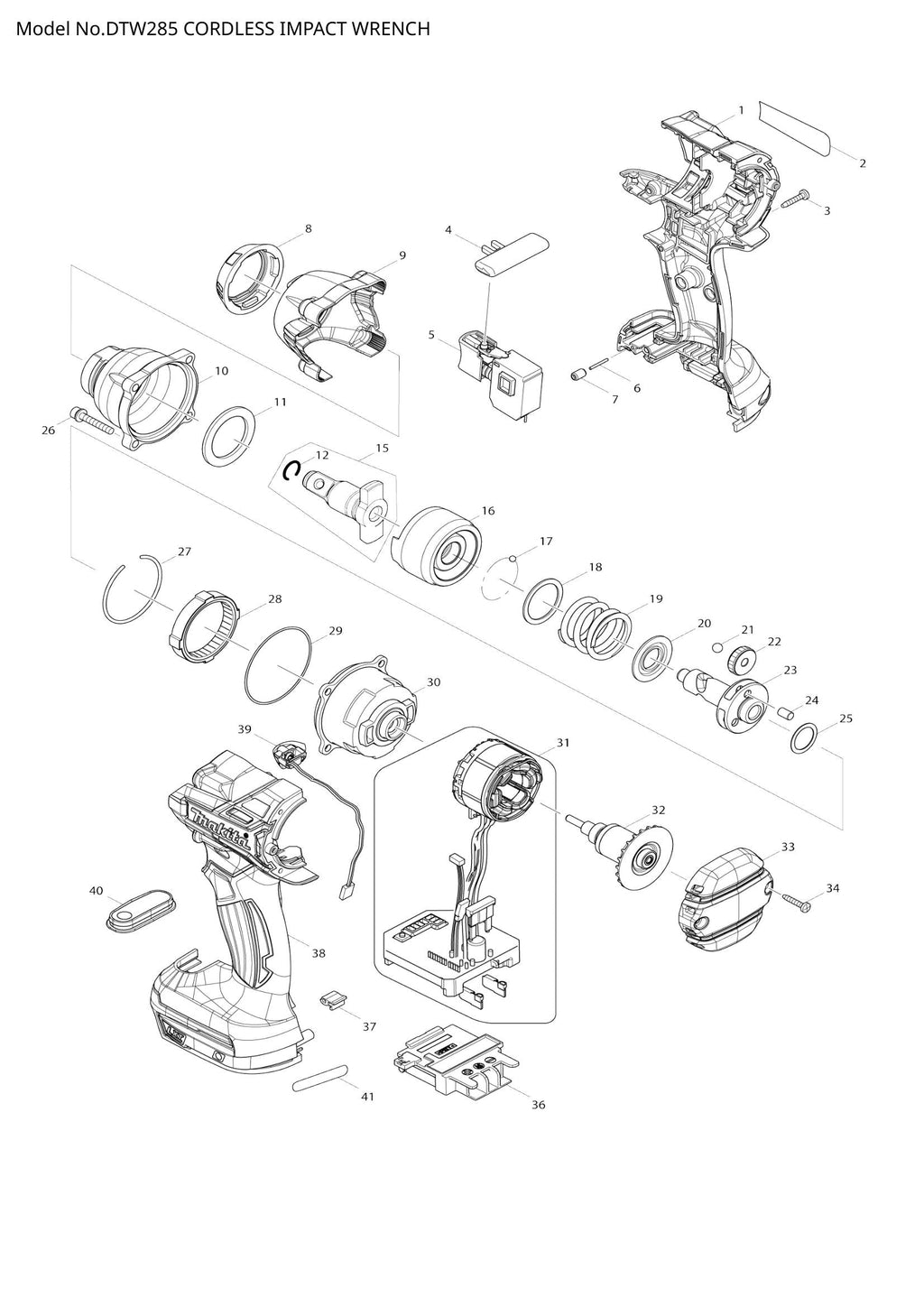

Explosionszeichnung – DTW285

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183D46-6)
  • Position 002 – DTW285 TYPENSCHILD (SKU: 852T92-3)
  • Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 004 – V/H-Umschalthebel (SKU: 419041-9)
  • Position 005 – SCHALTER C3JW-1A (SKU: 650673-5)
  • Position 006 – PIN 1,5 (SKU: 268184-2)
  • Position 007 – Gummistift 5 (SKU: 263036-2)
  • Position 008 – STOSSFÄNGER (SKU: 424568-6)
  • Position 009 – HAMMER-GEHÄUSEABDECKUNG (SKU: 454851-7)
  • Position 011 – NYLONSCHEIBE 28 (SKU: 261154-0)
  • Position 012 – RINGFEDER 10 (SKU: 231907-1)
  • Position 015 – AMBOSS-BAUGRUPPE (SKU: 135824-6)
  • Position 016 – HAMMER (SKU: 326384-1)
  • Position 018 – Unterlegscheibe 24 (Artikelnummer: 267175-0)
  • Position 019 – DRUCKFEDER 25 (SKU: 234322-8)
  • Position 020 – Tellerscheibe 14 (SKU: 267766-7)
  • Position 021 – STAHLKUGEL 5.6 (SKU: 216011-7)
  • Position 022 – STIRNRAD 22 (SKU: 227338-0)
  • Position 023 – SPINDEL (SKU: 326385-9)
  • Position 024 – PIN 5 (SKU: 268311-1)
  • Position 025 – Unterlegscheibe 15 (Artikelnummer: 253147-1)
  • Position 027 – RINGFEDER 43 (SKU: 233910-8)
  • Position 028 – INNENZAHNRAD ​​51 (SKU: 227337-2)
  • Position 029 – O-RING 49 (SKU: 213785-1)
  • Position 030 – INNENGETRIEBEGEHÄUSE KOMPLETT (SKU: 142389-1)
  • Position 032 – ROTOR (SKU: 619341-9)
  • Position 033 – HINTERE ABDECKUNG (SKU: 454850-9)
  • Position 034 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 036 – TERMINAL (SKU: 643860-3)
  • Position 037 – KISSEN (SKU: 424517-3)
  • Position 038 – GEHÄUSESATZ (SKU: 183D46-6)
  • Position 039 – LED-SCHALTUNG (SKU: 620295-5)
  • Position 040 – SCHALTERPLATTE KOMPLETT (SKU: 144217-6)
  • Position 001 – GEHÄUSESATZ (SKU: 183H09-6)
  • Position 033 – HINTERE ABDECKUNG (SKU: 458010-5)
  • Position 038 – GEHÄUSESATZ (SKU: 183H09-6)
