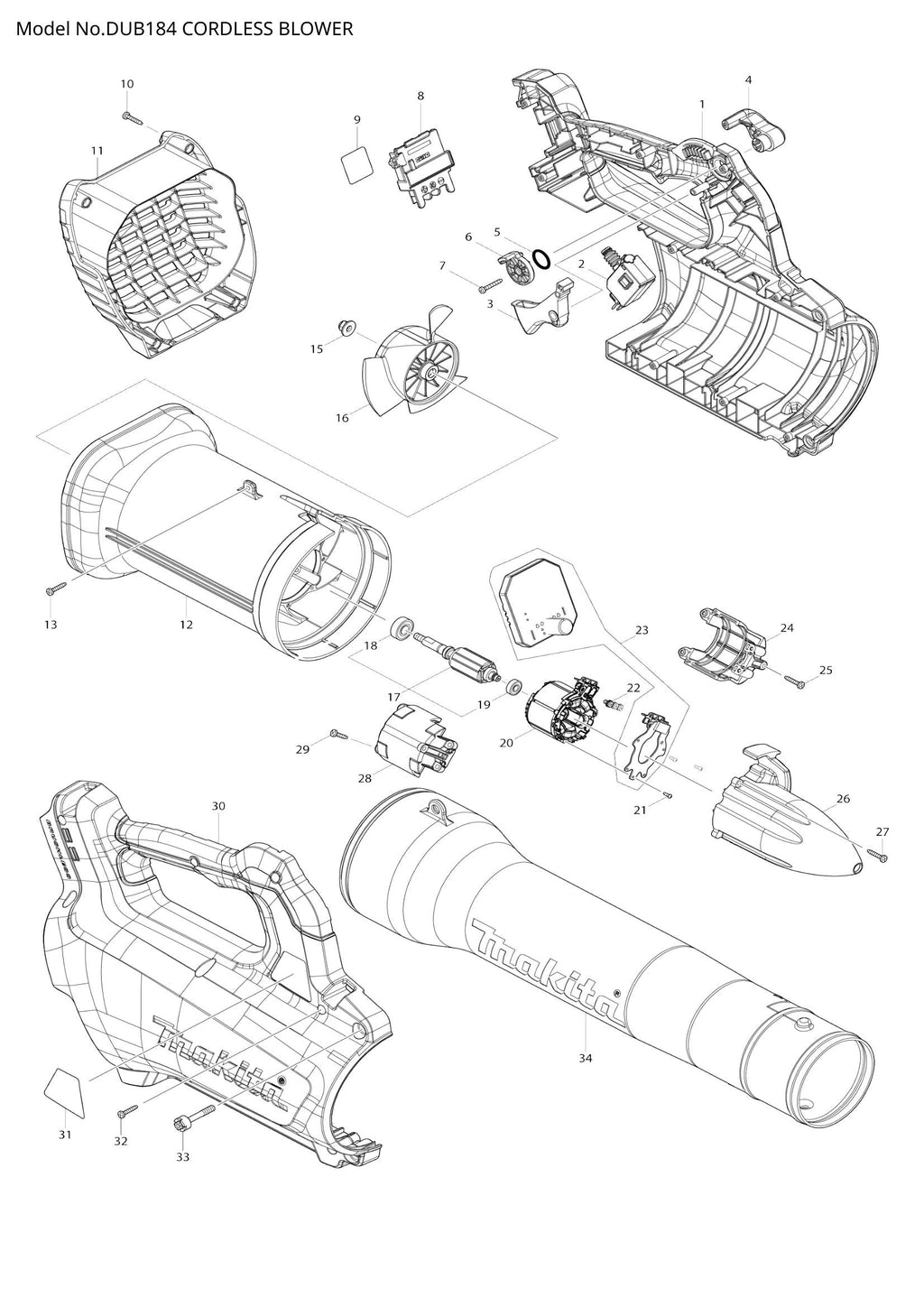

DUB184 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DUB184 exploded view

Explosionszeichnung – DUB184

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – SCHALTER C3JW-6B-PA6N (SKU: 651395-0)
  • Position 003 – SCHALTHEBEL (SKU: 459696-8)
  • Position 004 – STEUERHEBEL (SKU: 459697-6)
  • Position 005 – O-RING 14 (SKU: 213154-6)
  • Position 006 – LINK (SKU: 459698-4)
  • Position 007 – + Blechschraube PT 3X20 (SKU: 266127-8)
  • Position 008 – TERMINAL (SKU: 643874-2)
  • Position 009 – DUB184 SERIENNR.-ETIKETT (SKU: 856D78-3)
  • Position 010 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 011 – HINTERE ABDECKUNG (SKU: 459699-2)
  • Position 012 – Lüftergehäuse (SKU: 459695-0)
  • Position 013 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 015 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
  • Position 016 – FAN 110 (SKU: 240177-1)
  • Position 017 – ROTORBAUGRUPPE (SKU: 519580-0)
  • Position 018 – KUGELLAGER 698LLU (SKU: 210040-2)
  • Position 019 – KUGELLAGER 695ZZ (SKU: 211157-4)
  • Position 020 – STATOR (SKU: 629292-8)
  • Position 022 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 024 – MOTORGEHÄUSESATZ (SKU: 183M64-8)
  • Position 025 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 026 – KAPPE (SKU: 459700-3)
  • Position 027 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 028 – MOTORGEHÄUSESATZ (SKU: 183M64-8)
  • Position 029 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 031 – DUB184 NAMENSSCHILD (SKU: 856D71-7)
  • Position 032 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 033 – Innensechskantschraube M5x30 (Artikelnummer: 251570-4)
