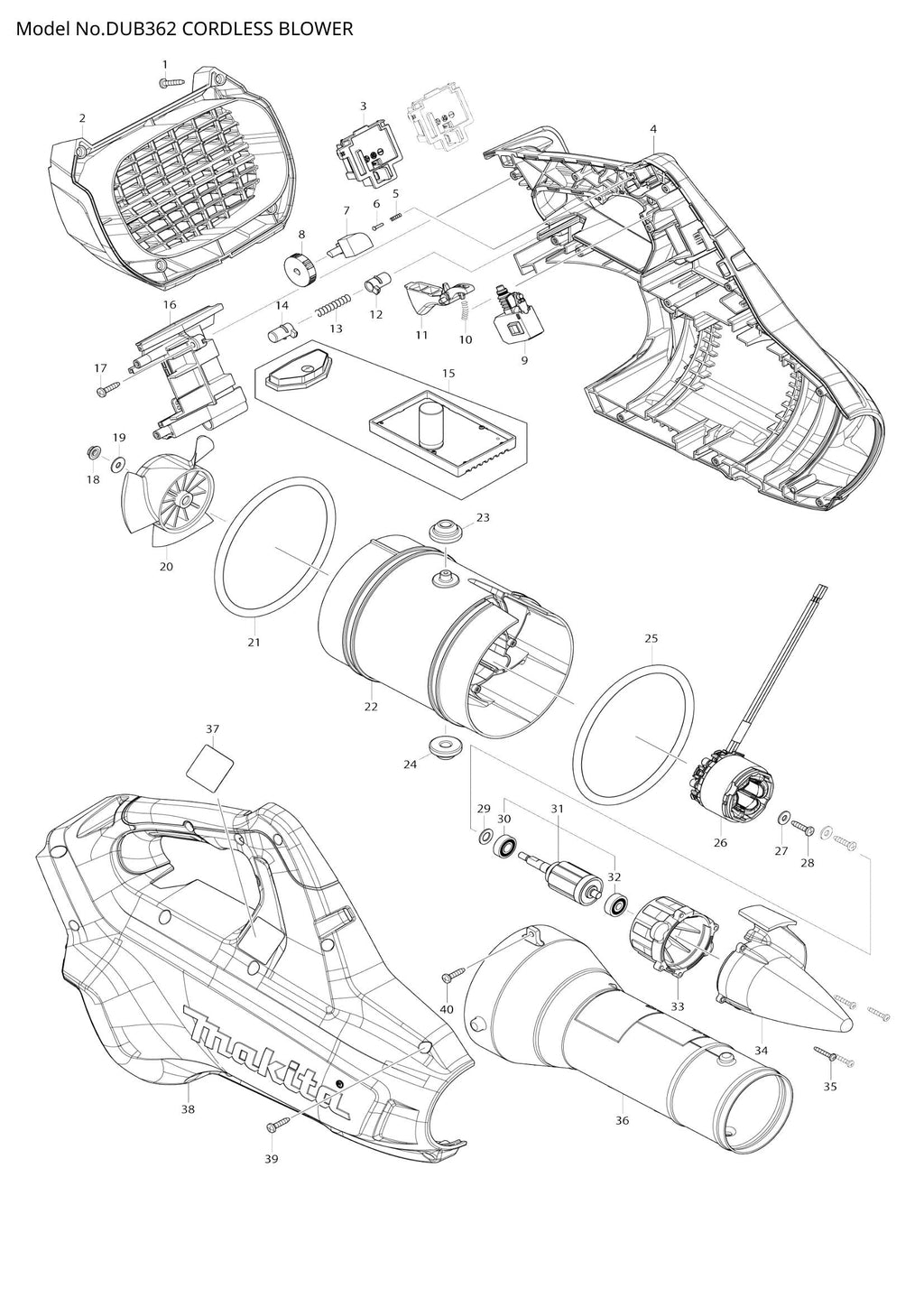

DUB362 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DUB362 exploded view

Explosionszeichnung – DUB362

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – HINTERE ABDECKUNG (SKU: 455912-6)
  • Position 003 – TERMINAL (SKU: 644808-8)
  • Position 005 – DRUCKFEDER 3 (SKU: 233002-3)
  • Position 006 – NIET 2 (SKU: 255058-6)
  • Position 007 – SUB-CONTROLLER (SKU: 620415-1)
  • Position 008 – ZIFFERBLATT 28 (SKU: 271427-3)
  • Position 009 – SCHALTER C3JW-1A-P (SKU: 650709-0)
  • Position 010 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 012 – LOCK-ON-TASTE (SKU: 418881-2)
  • Position 013 – DRUCKFEDER 5 (SKU: 233092-6)
  • Position 014 – LOCK ON-TASTE (SKU: 418881-2)
  • Position 016 – MITTELGEHÄUSE KOMPLETT (SKU: 143146-0)
  • Position 017 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 021 – GUMMIRING 115 (SKU: 424721-4)
  • Position 023 – GUMMIRING 8 (SKU: 424194-1)
  • Position 025 – GUMMIRING 115 (SKU: 424721-4)
  • Position 030 – KUGELLAGER 698LLU (SKU: 210040-2)
  • Position 032 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 033 – MOTORGEHÄUSEABDECKUNG (SKU: 455908-7)
  • Position 035 – Blechschraube 3x20 (Artikelnummer: 265935-4)
  • Position 036 – VORDERE DÜSE (SKU: 455914-2)
  • Position 037 – DUB362 NAMENSSCHILD (SKU: 850U44-4)
  • Position 039 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 041 – CONTROLLER BS (SKU: 620K96-7)
  • Position 042 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
