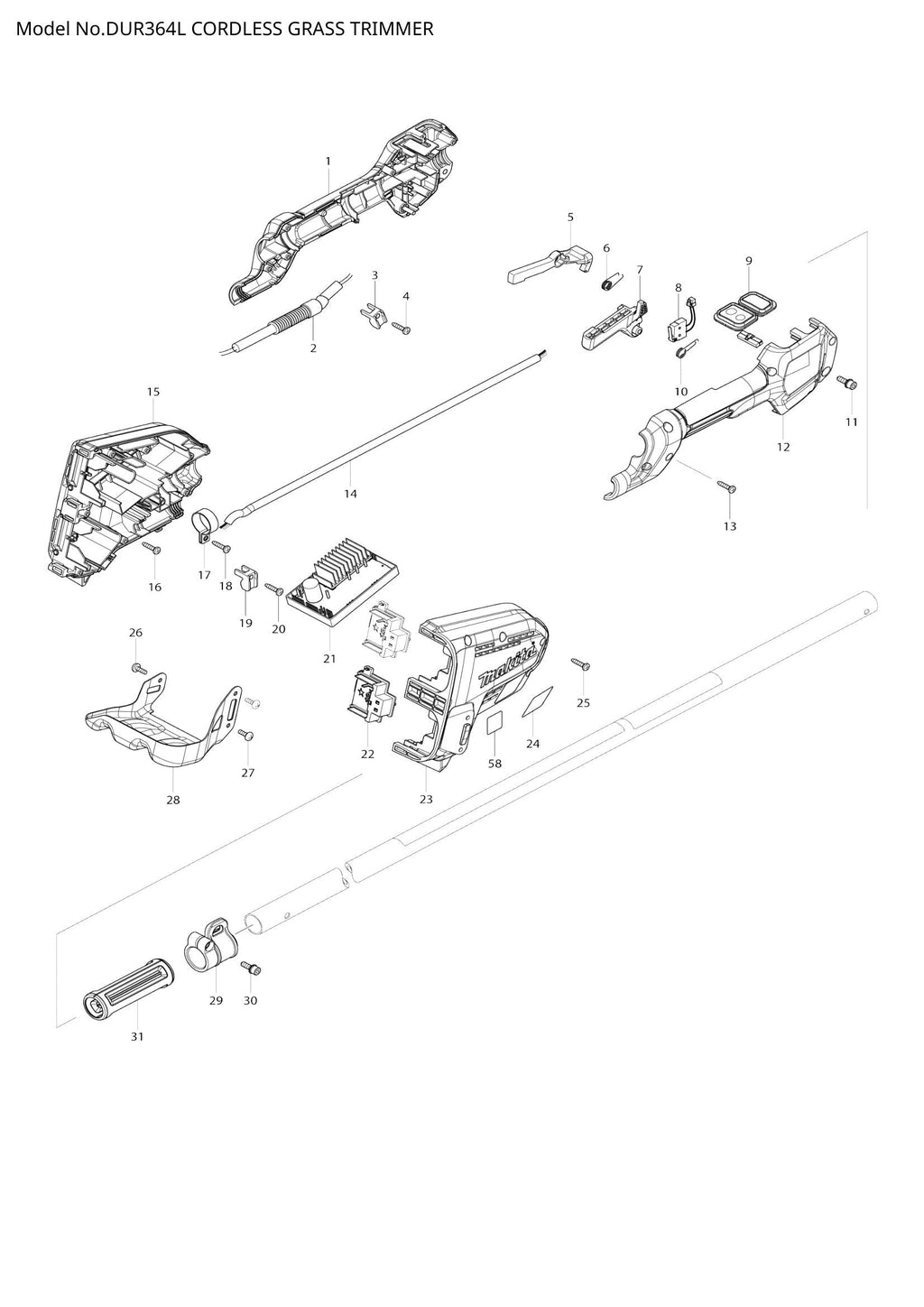

DUR364L exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DUR364L exploded view

Explosionszeichnung – DUR364L

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GRIFFSATZ (SKU: 183A19-1)
  • Position 002 – NETZKABELEINHEIT (SKU: 699068-7)
  • Position 003 – Zugentlastung (Artikelnummer: 687261-5)
  • Position 004 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 006 – TORSIONSFEDER 9 (SKU: 233621-5)
  • Position 007 – SCHALTHEBEL (SKU: 455625-9)
  • Position 008 – SCHALTEREINHEIT (SKU: 632E26-0)
  • Position 009 – SUB-CONTROLLER KOMPLETT (SKU: 143040-6)
  • Position 010 – TORSIONSFEDER 10 (SKU: 233612-6)
  • Position 011 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 012 – GRIFFSATZ (SKU: 183A19-1)
  • Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 014 – NETZKABELEINHEIT (SKU: 699067-9)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 017 – KLEMME 24 (SKU: 346248-3)
  • Position 018 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 019 – Zugentlastung (Artikelnummer: 687261-5)
  • Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 022 – TERMINAL (SKU: 644808-8)
  • Position 024 – DUR364L TYPENSCHILD (SKU: 850N97-1)
  • Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 026 – + Flachrundkopfschraube M4x12 (Artikelnummer: 251314-2)
  • Position 027 – + Flachrundkopfschraube M4x12 (Artikelnummer: 251314-2)
  • Position 028 – BATTERIESCHUTZ (SKU: 346858-6)
  • Position 029 – Kleiderbügel (SKU: 168478-4)
  • Position 030 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 031 – DISTANZSTÜCK 24 (Artikelnummer: 451601-1)
  • Position 032 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 033 – OBERE ABDECKUNG (SKU: 455626-7)
  • Position 037 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 038 – INNENABDECKUNG (SKU: 455628-3)
  • Position 040 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 041 – Zugentlastung (Artikelnummer: 687042-7)
  • Position 042 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
  • Position 043 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
  • Position 044 – MOTORGEHÄUSE KOMPLETT (SKU: 143039-1)
  • Position 045 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 046 – Sicherungsring R-28 (SKU: 962106-1)
  • Position 047 – WÄCHTER (SKU: 346857-8)
  • Position 048 – EMPFANGSSCHEIBE (SKU: 319245-2)
  • Position 049 – Innensechskantschraube M6X30 (Artikelnummer: 266579-3)
  • Position 051 – SCHUTZKLEMME (SKU: 346073-2)
  • Position 052 – UNTERLEGSCHEIBE (SKU: 413143-3)
  • Position 053 – PROTECTOR (SKU: 455622-5)
  • Position 054 – CUTTER (SKU: 346855-2)
  • Position 055 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 056 – ROHR KOMPLETT A (SKU: 143011-3)
  • Position 057 – O-RING 19 (SKU: 213325-5)
