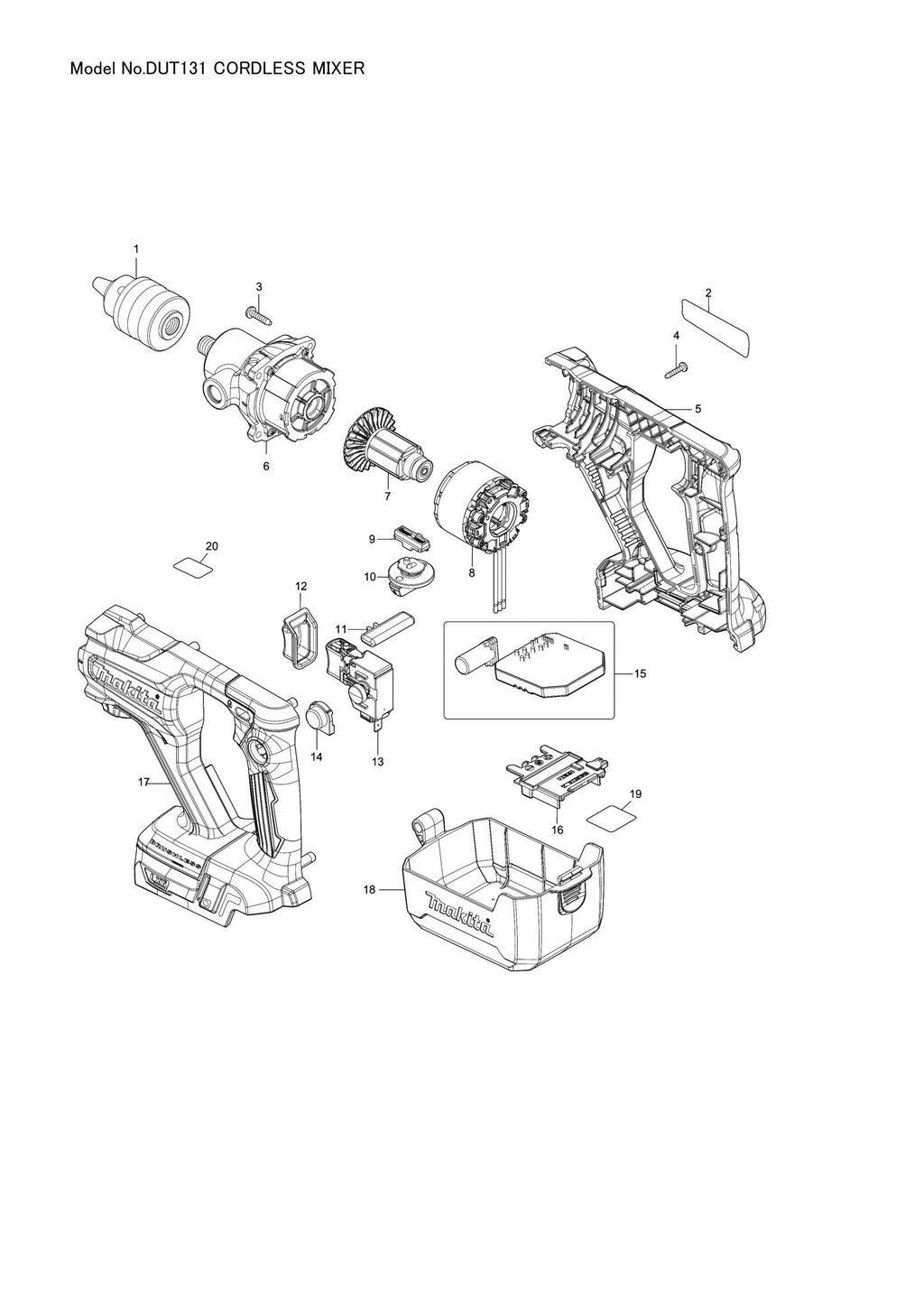

DUT131 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DUT131 exploded view

Explosionszeichnung – DUT131

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – BOHRFUTTER S13 (Artikelnummer: 766016-2)
  • Position 002 – DUT131 TYPENSCHILD (SKU: 855L25-9)
  • Position 005 – GEHÄUSESATZ (SKU: 183L06-6)
  • Position 006 – ZAHNRADBAUGRUPPE (SKU: 127065-8)
  • Position 007 – ROTOR (SKU: 619551-8)
  • Position 008 – STATOR (SKU: 629396-6)
  • Position 009 – SCHALTHEBELBAUGRUPPE (SKU: 127066-6)
  • Position 011 – Verriegelungshebel (Artikelnummer: 458822-6)
  • Position 012 – SCHALTERABDECKUNG (SKU: 458816-1)
  • Position 013 – SCHALTER C3JW-4B-1L (SKU: 651088-9)
  • Position 014 – VERRIEGELUNG DER TASTENABDECKUNG (SKU: 458819-5)
  • Position 015 – CONTROLLER (SKU: 620972-9)
  • Position 016 – TERMINAL (SKU: 643874-2)
  • Position 017 – GEHÄUSESATZ (SKU: 183L06-6)
  • Position 018 – ABDECKUNG (SKU: 458820-0)
  • Position 019 – DUT131 SERIENNR.-ETIKETT (SKU: 855L31-4)
