DVC260 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DVC260 exploded view

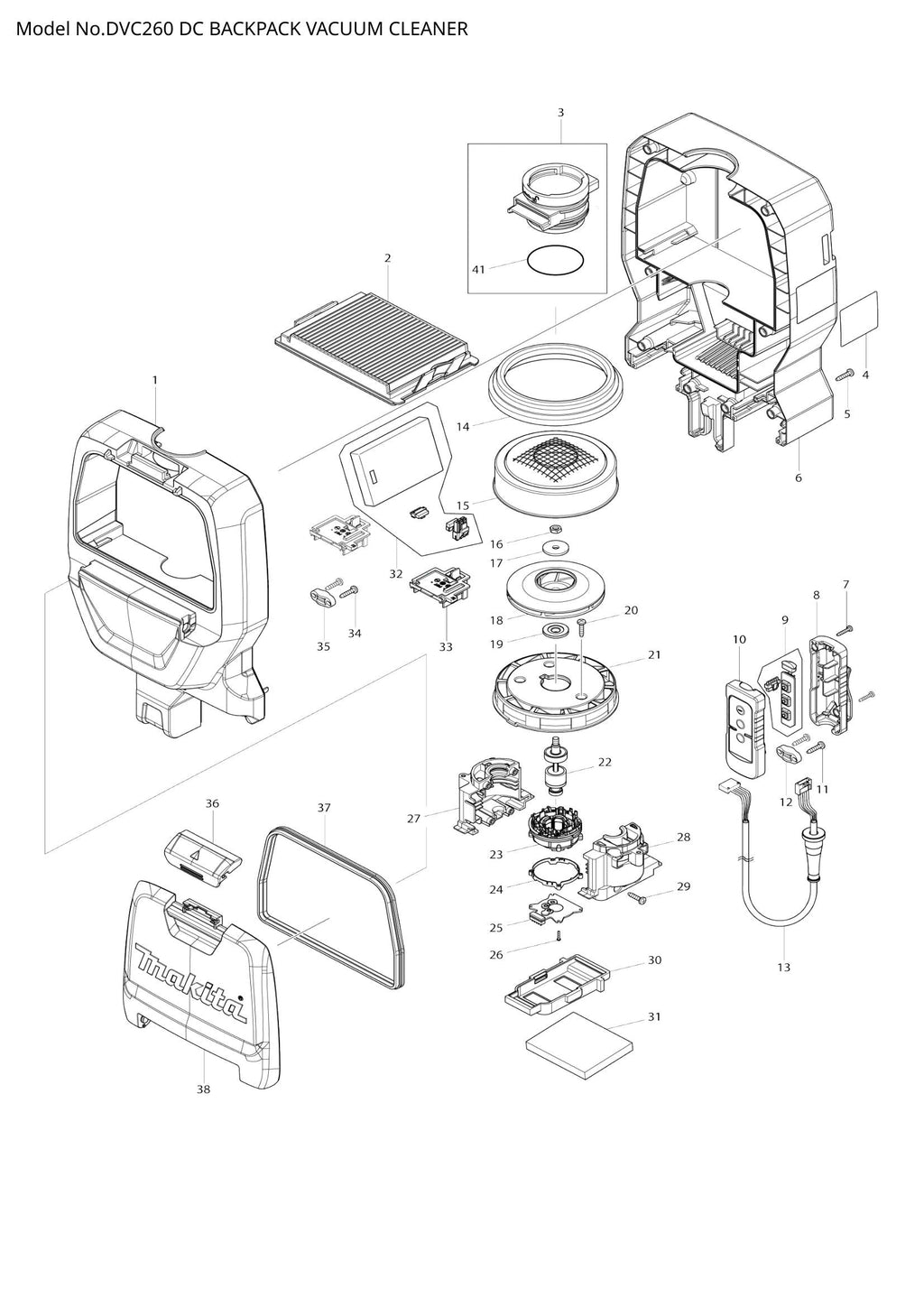

Explosionszeichnung – DVC260

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – EINLASSBAUGRUPPE (SKU: 135771-1)
  • Position 004 – DVC260 TYPENSCHILD (SKU: 852D42-2)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 006 – UNTERES GEHÄUSE KOMPLETT (SKU: 143789-8)
  • Position 007 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 008 – SCHALTERGEHÄUSESATZ (SKU: 183D91-1)
  • Position 009 – SUB-CONTROLLER (SKU: 620525-4)
  • Position 010 – SCHALTERGEHÄUSESATZ (SKU: 183D91-1)
  • Position 011 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 012 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 014 – Stützring (Artikelnummer: 421380-5)
  • Position 017 – UNTERLEGSCHEIBE 6 (SKU: 322407-3)
  • Position 018 – FAN 94 (SKU: 241851-4)
  • Position 019 – FLANSCH (SKU: 313062-2)
  • Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 021 – FAN BASE (SKU: 456736-3)
  • Position 023 – STATOR (SKU: 629189-1)
  • Position 024 – UNTERSTÜTZUNG (SKU: 687464-1)
  • Position 025 – CONTROLLER B (SKU: 620526-2)
  • Position 026 – + 2X Linsenkopf-Blechschraube (Artikelnummer: 266786-8)
  • Position 027 – MOTORGEHÄUSESATZ (SKU: 183D13-1)
  • Position 028 – MOTORGEHÄUSESATZ (SKU: 183D13-1)
  • Position 029 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 030 – UNTERSTÜTZUNG A (SKU: 424837-5)
  • Position 031 – HINTERER BLOCKFILTER (SKU: 424838-3)
  • Position 032 – STEUERGERÄT A (SKU: 620524-6)
  • Position 033 – TERMINAL (SKU: 644808-8)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 035 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 036 – VERRIEGELUNGSBAUGRUPPE (SKU: 123586-8)
  • Position 037 – SIEGEL (SKU: 424836-7)
  • Position 038 – Staubbehälterabdeckung (Artikelnummer: 456739-7)
  • Position 039 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)
  • Position 041 – O-RING 56 (SKU: 213655-4)
