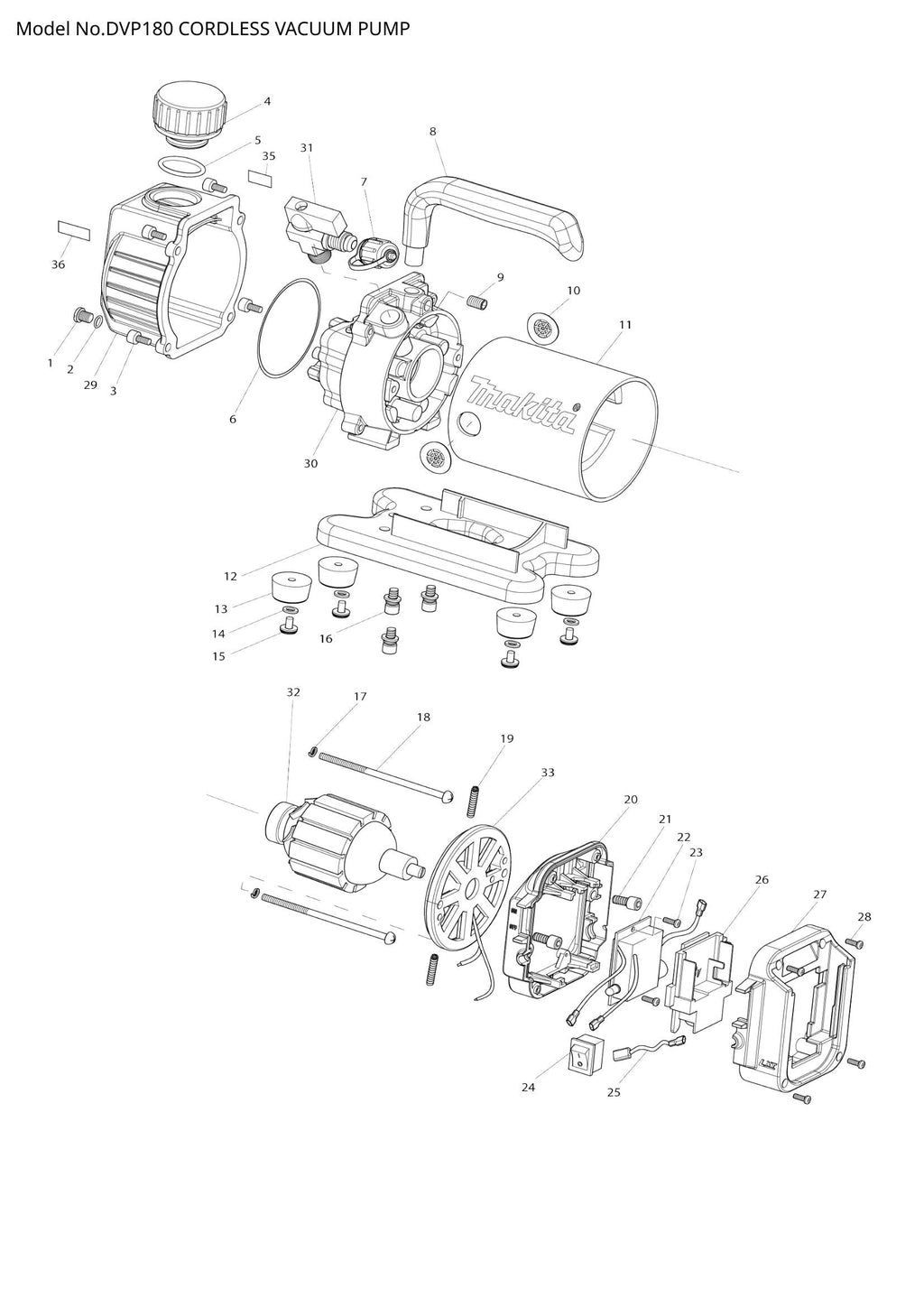

DVP180 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DVP180 exploded view

Explosionszeichnung – DVP180

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Ablassschraube M8X12 (SKU: AS000VP009)
  • Position 002 – O-RING 10X2,5 (SKU: AS000VP010)
  • Position 003 – SECHSKANTSCHRAUBE M5X16 (SKU: AS000VP011)
  • Position 004 – ÖLEINFÜLL-/AUSLASSVERSCHLUSS (SKU: AS000VP012)
  • Position 005 – O-RING 26X2.2 (SKU: AS000VP013)
  • Position 006 – O-RING 95X3.1 (SKU: AS000VP014)
  • Position 007 – EINLASSANSCHLUSSKAPPE (5/16") (SKU: AS000VP017)
  • Position 008 – GRIFF (SKU: AS000VP018)
  • Position 009 – SECHSKANTSCHRAUBE M5X8 (SKU: AS000VP019)
  • Position 010 – Einlassanschlusskappe (SKU: AS000VP020)
  • Position 011 – MOTORGEHÄUSE (SKU: AS00VP021M)
  • Position 012 – BASIS (SKU: AS000VP022)
  • Position 013 – Gummibasis (SKU: AS000VP023)
  • Position 015 – Blechschraube M4x1 (Artikelnummer: AS000VP025)
  • Position 016 – SECHSKANTSCHRAUBE (MIT UNTERLEGSCHEIBE) M5 (SKU: AS000VP026)
  • Position 017 – Federscheibe M5 (SKU: AS000VP027)
  • Position 018 – Flachkopfschraube M5x100 (Artikelnummer: AS000VP028)
  • Position 019 – Kohlebürstenfeder (SKU: AS000VP029)
  • Position 020 – BATTERIEHALTER (VORNE) (SKU: AS000VP030)
  • Position 022 – LEITERPLATTE (SKU: AS000VP034)
  • Position 023 – Blechschraube M3X10 (SKU: AS000VP035)
  • Position 024 – NETZSCHALTER (SKU: AS000VP036)
  • Position 025 – Anschlusskabel (SKU: AS000VP037)
  • Position 026 – TERMINAL (SKU: 643899-6)
  • Position 027 – BATTERIEHALTER (HINTEN) (SKU: AS00VP039K)
  • Position 028 – Blechschraube M3X10 (SKU: AS000VP035)
  • Position 029 – ÖLTANKBAUGRUPPE (SKU: AS0VP008MK)
  • Position 030 – PUMPENBAUGRUPPE (SKU: AS00VP015M)
  • Position 031 – Einlass-Absperrventil (SKU: AS000VP016)
  • Position 032 – ANKER (SKU: AS000VP031)
  • Position 033 – MOTORABDECKUNG (HINTEN) (SKU: AS000VP032)
  • Position 035 – WARNHINWEIS (ÖL) (SKU: AS00SS0306)
  • Position 036 – WARNHINWEIS (WÄRME) (SKU: AS00SS0305)
