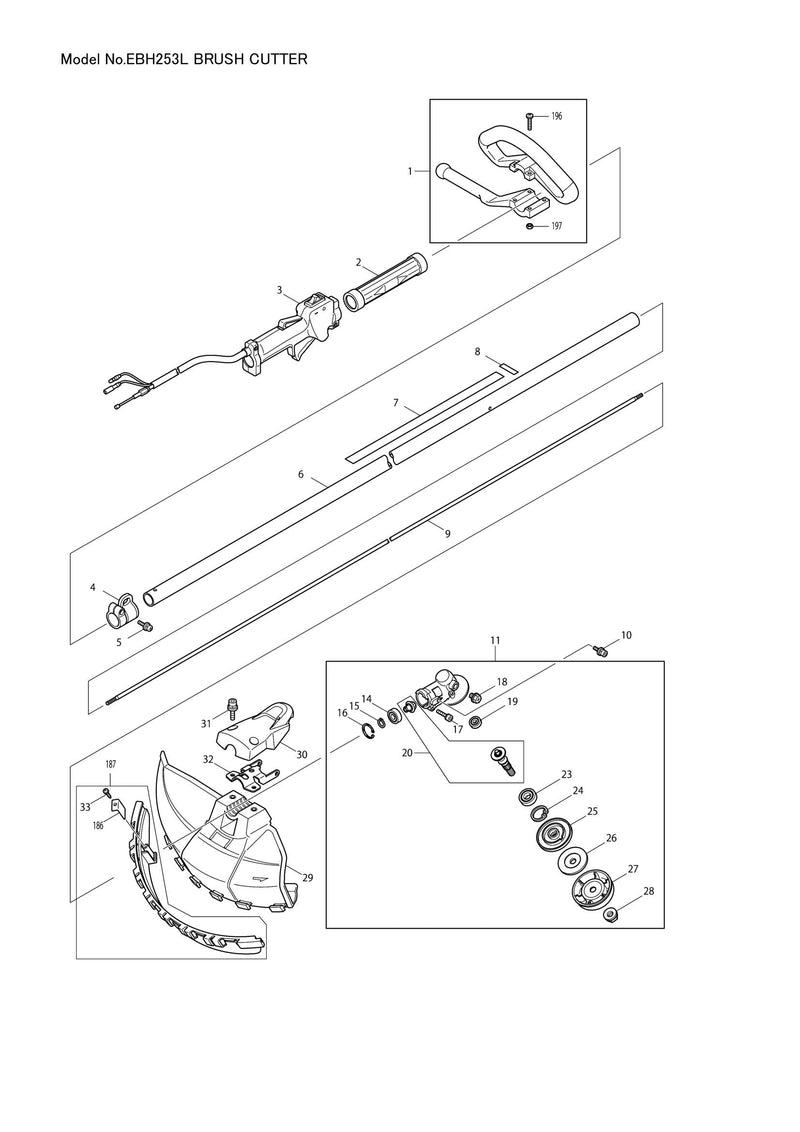

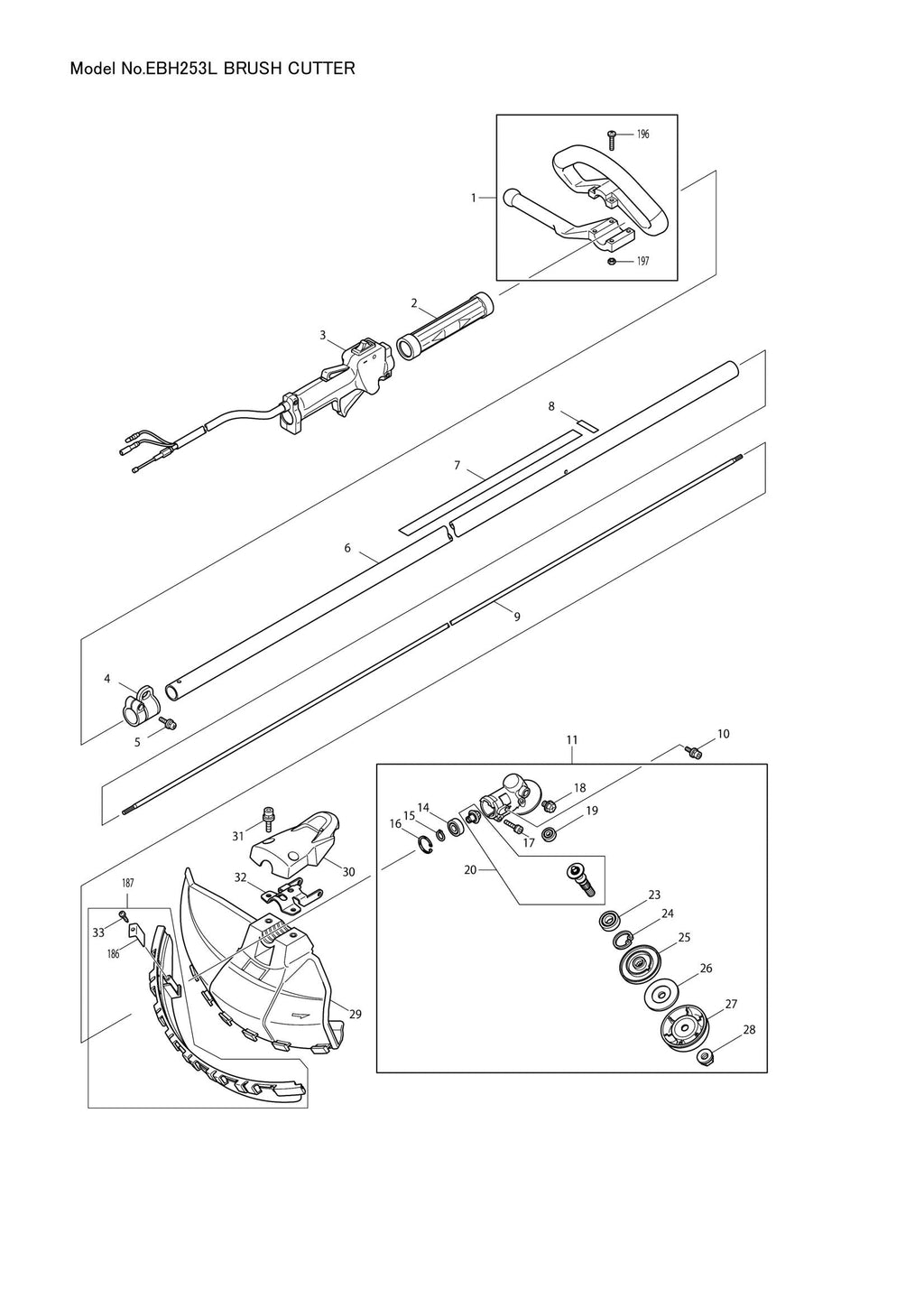

Explosionszeichnung – EBH253L

Name: Explosionszeichnung – EBH253L
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 004 – Aufhänger-Set (Artikelnummer: 195143-2)
Position 005 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 006 – SCHAFTROHR KOMPLETT (SKU: 140041-5)
Position 007 – WARNHINWEIS-ETIKETT (SKU: 810537-7)
Position 018 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
Position 023 – KUGELLAGER 6001LLU (SKU: 210115-7)
Position 026 – Klemmscheibe (Artikelnummer: 346084-7)
Position 027 – CUP (SKU: 168526-9)
Position 028 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 033 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 035 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 036 – ROHRDÄMPFER 1 (SKU: 424191-7)
Position 037 – ROHRHALTER 1 (SKU: 318270-0)
Position 038 – ROHRHALTER 2 (SKU: 318271-8)
Position 039 – ROHRDÄMPFER 2 (SKU: 424107-2)
Position 041 – KUPPLUNGSGEHÄUSE (SKU: 318329-3)
Position 043 – Sicherungsring S-12 (SKU: 961052-5)
Position 046 – Sicherungsring R-32 (SKU: 962151-6)
Position 047 – STANDSET (SKU: 195144-0)
Position 048 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 050 – ZYLINDERABDECKUNG (SKU: 450654-7)
Position 051 – MAKITA-LOGO-ETIKETT (SKU: 819312-8)
Position 057 – +Flachrundkopfschraube M5X5 (SKU: 265184-3)
Position 058 – SCHALLDÄMPFERABDECKUNG (SKU: 345915-7)
Position 059 – AUSPUFFTOPF (SKU: 168469-5)
Position 060 – SCHALLDÄMPFERDICHTUNG (SKU: 345916-5)
Position 062 – Ventildeckeldichtung (Artikelnummer: 162275-0)
Position 064 – ZÜNDKERZE (SKU: 168534-0)
Position 065 – Nockenwellenradabdeckungsdichtung (SKU: 162274-2)
Position 066 – Nockenwellenradabdeckung (SKU: 318443-5)
Position 068 – ÖLSTANDANZEIGE (SKU: 450565-6)
Position 069 – DICHTUNG (SKU: 424100-6)
Position 070 – GEHÄUSEDICHTUNG (SKU: 162276-8)
Position 071 – ÖLGEHÄUSE (SKU: 318442-7)
Position 073 – ÖLGEWICHT (SKU: 325666-8)
Position 074 – ÖLROHR (SKU: 424202-8)
Position 075 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 077 – Halteplatte (Artikelnummer: 318440-1)
Position 078 – Bleiventil (SKU: 346083-9)
Position 079 – ZYLINDERBLOCKBAUGRUPPE (SKU: 135375-9)
Position 080 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 082 – DISTANZSTÜCK (SKU: 424200-2)
Position 083 – KIPPHEBELBAUGRUPPE (SKU: 125554-7)
Position 084 – FEDERHALTER (SKU: 325668-4)
Position 085 – DRUCKFEDER 9 (SKU: 234108-0)
Position 086 – PIN 5 (SKU: 256200-2)
Position 089 – NOCKENWELLENRADBAUGRUPPE (SKU: 125552-1)
Position 090 – PIN 5 (SKU: 268238-5)
Position 091 – NOCKENWELLENSTÖSSEL (SKU: 313169-4)
Position 092 – PIN 4 (SKU: 268239-3)
Position 093 – STANGE 2,5 (SKU: 256865-0)
Position 095 – CLIP (SKU: 233976-8)
Position 097 – KOLBENBOLZEN (SKU: 257781-9)
Position 099 – Unterlegscheibe 23 (Artikelnummer: 267400-9)
Position 102 – Zündkerzenstecker (Artikelnummer: 424105-6)
Position 103 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 107 – UNTERLEGSCHEIBE 6 (SKU: 267812-6)
Position 109 – UNTERLEGSCHEIBE 8 (SKU: 267817-6)
Position 111 – SECHSKANTSCHRAUBE M6X16 (SKU: 265577-4)
Position 115 – RIEMEN KOMPLETT (SKU: 140436-2)
Position 116 – WARNSCHILD (SKU: 810455-9)
Position 117 – PLATTE (SKU: 424102-2)
Position 118 – PLATTE (SKU: 424103-0)
Position 119 – DÄMPFER (SKU: 424104-8)
Position 120 – KRAFTSTOFFTANK (SKU: 450566-4)
Position 122 – SCHLAUCHSCHELLE (SKU: 345920-4)
Position 123 – ROHR KOMPLETT (SKU: 168472-6)
Position 124 – Seilzugstarter-Set (Artikelnummer: 195147-4)
Position 125 – RIEMENSCHEIBE (SKU: 168471-8)
Position 126 – Blechschraube 5x12 (Artikelnummer: 266585-8)
Position 127 – Nockenplatte (Artikelnummer: 451940-9)
Position 129 – ROLLE (SKU: 451939-4)
Position 130 – SPIRALFEDER (SKU: 232258-5)
Position 131 – STARTERKNOPF (SKU: 424319-7)
Position 132 – STARTSEIL (Artikelnummer: 444020-8)
Position 133 – EBH253L MODELLNR.-ETIKETT (SKU: 809116-6)
Position 134 – +LINSENKOPFSCHRAUBE M5X68 (SKU: 265188-5)
Position 135 – PLATTE (SKU: 345919-9)
Position 136 – DICHTUNG (SKU: 423376-2)
Position 137 – CHOKEPLATTE (SKU: 450560-6)
Position 138 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 139 – LUFTFILTERABDECKUNG (SKU: 450561-4)
Position 140 – LUFTFILTERELEMENT (SKU: 443141-3)
Position 141 – LUFTFILTERELEMENT (SKU: 443140-5)
Position 142 – SCHLAUCHSCHELLE (SKU: 345918-1)
Position 143 – ENTLÜFTUNGSROHR (SKU: 422041-0)
Position 144 – ROHR (SKU: 422042-8)
Position 154 – VERGASERDICHTUNG (SKU: 413121-3)
Position 155 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 156 – ISOLATOR (SKU: 450559-1)
Position 159 – Ansaugrohr (Artikelnummer: 324961-3)
Position 160 – ISOLATORDICHTUNG (SKU: 413120-5)
Position 161 – O-RING 10 (SKU: 213078-6)
Position 162 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
Position 163 – KLEMME (SKU: 450562-2)
Position 165 – VERGASER (SKU: 168497-0)
Position 166 – PUMPENGEHÄUSE (SKU: 140437-0)
Position 170 – Luftspülgehäuse (SKU: 140438-8)
Position 171 – PRIMERPUMPE (SKU: 424314-7)
Position 172 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
Position 173 – Blechschraube 3x24 (Artikelnummer: 266582-4)
Position 175 – PUMPENDICHTUNG (SKU: 442155-9)
Position 176 – JET (SKU: 325924-2)
Position 177 – O-RING 2 (SKU: 213538-8)
Position 180 – DREHBAR (SKU: 325922-6)
Position 181 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 182 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 184 – TANKSCHUTZ (SKU: 345964-4)
Position 189 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 191 – DISTANZSTÜCK (Artikelnummer: 331835-1)
Position 192 – KLEMME (SKU: 345963-6)
Position 195 – FUNKENFÄNGER (SKU: 324980-9)
Position 208 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 209 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 210 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 212 – Hebelgehäusesatz (Artikelnummer: 188832-6)
Position 215 – STEUERKABEL (SKU: 168549-7)
Position 216 – Blattfeder (SKU: 232251-9)
Position 218 – Verriegelungshebel (Artikelnummer: 451593-4)
Position 219 – SCHALTHEBEL (SKU: 451594-2)
Position 220 – SCHALTERABDECKUNG (SKU: 451595-0)
Position 221 – Wellrohr (SKU: 451602-9)
Position 222 – FÜHRUNGSEINHEIT (SKU: 638676-9)
Position 223 – FÜHRUNGSEINHEIT (SKU: 638677-7)
Position 224 – BÜGELGRIFF 24 (Artikelnummer: 451598-4)
Position 225 – Griffklemme 24 (Artikelnummer: 451599-2)
Position 227 – UNTERLEGSCHEIBE (SKU: 413143-3)
Position 228 – WARNHINWEIS-ETIKETT (SKU: 808723-2)
