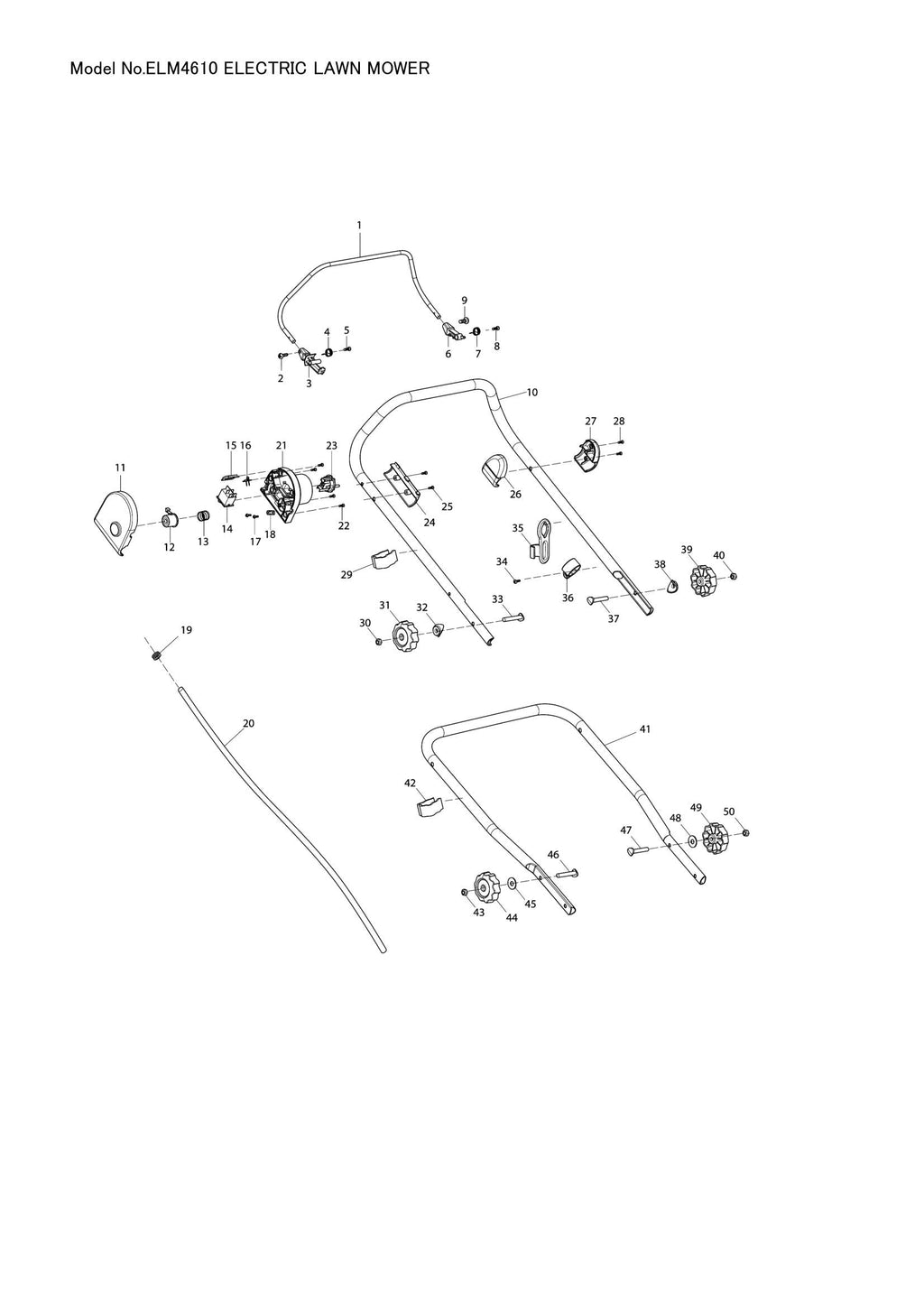

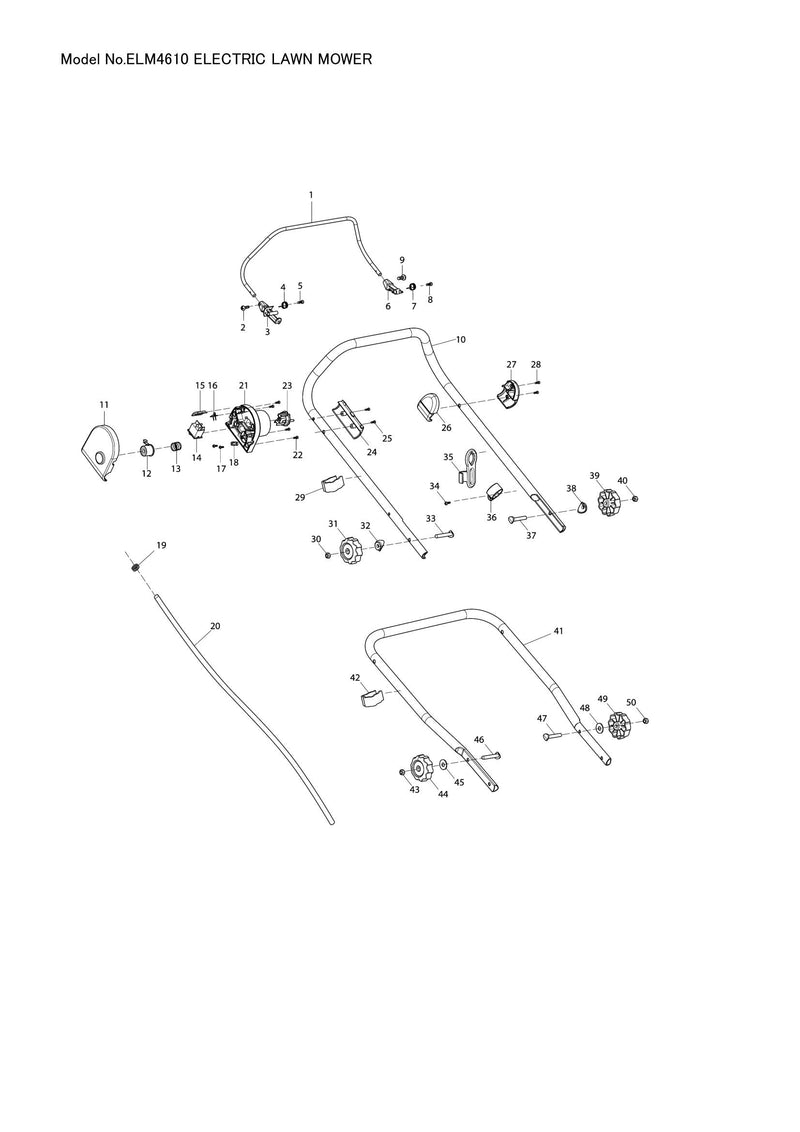

Explosionszeichnung – ELM4610

Name: Explosionszeichnung – ELM4610
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – SCHALTHEBEL (SKU: 671001622)
Position 002 – Linsenkopfschraube M4x8 (Artikelnummer: 671002033)
Position 004 – Zugfeder (Artikelnummer: 671011124)
Position 005 – Blechschraube ST3X10 (SKU: DA00000816)
Position 007 – Zugfeder (Artikelnummer: 671011124)
Position 008 – Blechschraube ST3X10 (SKU: DA00000816)
Position 009 – Linsenkopfschraube M4x8 (Artikelnummer: 671002033)
Position 010 – OBERE LENKERSTANGE (SKU: 671001616)
Position 011 – SCHALTKASTEN RECHTS (SKU: DA00000985)
Position 012 – SWITCH LINK-TASTE (SKU: 671425002)
Position 013 – DRUCKFEDER (SKU: 671011079)
Position 014 – SCHALTER (SKU: 671010040)
Position 015 – INDIKATOR LENZ (SKU: DA00000842)
Position 018 – Kabelklemme (SKU: DA00000814)
Position 019 – TÜLLE (SKU: DA00000818)
Position 020 – NETZKABEL 1.0-2 (SKU: 671001073)
Position 021 – SCHALTKASTEN LINKS (SKU: DA00000984)
Position 022 – Blechschraube ST4X16 (SKU: DA00000603)
Position 023 – NETZTEIL-STECKEREINHEIT (SKU: DA00001048)
Position 025 – Blechschraube ST4X16 (SKU: DA00000603)
Position 026 – SCHALTHEBELKASTEN RECHTS (SKU: 671570020)
Position 027 – SCHALTHEBELKASTEN LINKS (SKU: 671570010)
Position 028 – Blechschraube ST4X16 (SKU: DA00000603)
Position 029 – KABELCLIP (SKU: 671611001)
Position 030 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 031 – KNOPF (SKU: DA00000564)
Position 032 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 033 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 037 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 038 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 039 – KNOPF (SKU: DA00000564)
Position 040 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 041 – UNTERER LENKER (SKU: 671001619)
Position 042 – KABELCLIP (SKU: 671611001)
Position 043 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 044 – KNOPF (SKU: DA00000564)
Position 045 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 046 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 047 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 048 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 049 – KNOPF (SKU: DA00000564)
Position 050 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 051 – GRASFANGGRIFF (SKU: 671454001)
Position 053 – Blechschraube ST5X16 (SKU: DA00000326)
Position 054 – HECKKLAPPE (SKU: 671468001)
Position 055 – Grasfangrahmen (Artikelnummer: 671001443)
Position 056 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 057 – Halteplatte (Artikelnummer: DA00000335)
Position 058 – Halteplatte (Artikelnummer: DA00000335)
Position 059 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 060 – Blechschraube ST5X12 (SKU: DA00000888)
Position 063 – Mulchsteckerbox (Artikelnummer: 671660001)
Position 064 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 065 – DRUCKFEDER (SKU: 671011005)
Position 067 – Blechschraube ST4X16 (SKU: DA00000603)
Position 068 – EINZEL-RINGSCHLÜSSEL 22 (SKU: 671002009)
Position 069 – Blechschraube CT 5X12 (SKU: 671003079)
Position 070 – TÜLLE (SKU: DA00000810)
Position 071 – MOTORABDECKUNG (SKU: 671200103)
Position 072 – Blechschraube ST3.9X16 (Artikelnummer: 671010090)
Position 073 – MOTORGEHÄUSE OBERSEITE (SKU: 671610010)
Position 074 – MOTORKÜHLLÜFTER (SKU: DA00001026)
Position 075 – MOTORBAUGRUPPE 230 V 50 Hz (SKU: DA00000850)
Position 076 – KONDENSATOR 25 MICRO F (SKU: DA00001199)
Position 077 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 081 – TÜLLE (SKU: 671800104)
Position 083 – Kabelklemme (Artikelnummer: 671010230)
Position 084 – Kabelklemmhalterung (Artikelnummer: 671260001)
Position 085 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 087 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 088 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 089 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
Position 090 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 091 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 092 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 093 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 094 – LINKE GRIFFHALTERUNG BLAU (SKU: 671001179)
Position 095 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 096 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 098 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 099 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 100 – DECK BLUE (SKU: 671001527)
Position 102 – Verbindungsstange (Artikelnummer: 671002671)
Position 105 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 106 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 107 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 108 – HINTERRADBAUGRUPPE (SKU: DA00000539)
Position 109 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 110 – Flachkopfschraube M5x14 (Artikelnummer: DA00000912)
Position 113 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 114 – HINTERACHSE (SKU: 671001438)
Position 115 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 116 – Lagergehäusehalterung (SKU: DA00000542)
Position 117 – Hinterachshalterung (SKU: DA00001025)
Position 118 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 119 – Lagergehäusehalterung (SKU: DA00000542)
Position 120 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 121 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 122 – HINTERRADBAUGRUPPE (SKU: DA00000539)
Position 123 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 124 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 125 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 126 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 127 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 128 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 129 – VORDERRADBAUGRUPPE (SKU: 671002012)
Position 130 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 132 – VORDERACHSHALTER (SKU: 671445001)
Position 133 – VORDERACHSE (SKU: 671001786)
Position 135 – VORDERACHSHALTER (SKU: 671445001)
Position 136 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 137 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 138 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 139 – VORDERRADBAUGRUPPE (SKU: 671002012)
Position 140 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 141 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 142 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 143 – VORDERACHSABDECKUNG (SKU: 671659001)
Position 144 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
Position 145 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 146 – Federscheibe 8 (SKU: DA00000832)
Position 147 – SECHSKANTSCHRAUBE M8X30 (SKU: 671006017)
Position 149 – RIEMENSCHUTZABDECKUNG (SKU: 671658001)
Position 152 – INNENFLANSCH MIT LÜFTER (SKU: 671005057)
Position 154 – SECHSKANTSCHRAUBE FÜR KLINGE (SKU: DA00000827)
