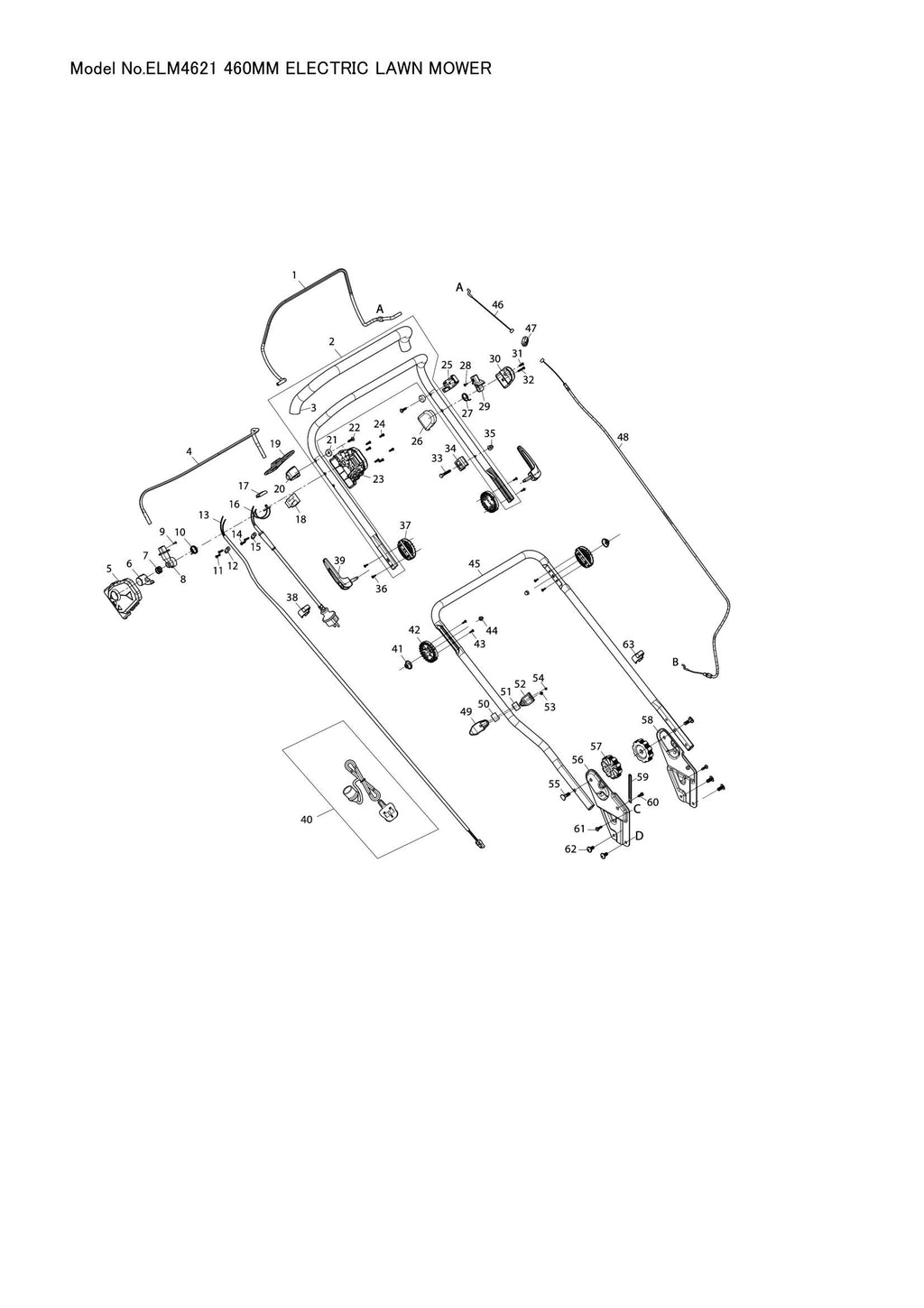

Explosionszeichnung – ELM4621

Name: Explosionszeichnung – ELM4621
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – FAHRSTEUERHEBEL (SKU: YA00001108)
Position 002 – OBERE LENKERBAUGRUPPE (SKU: YA00001159)
Position 003 – SCHWAMMGRIFF (SKU: YA00001185)
Position 004 – SCHALTHEBEL (SKU: YA00001160)
Position 005 – SCHALTKASTEN RECHTS (SKU: YA00000765)
Position 006 – SWITCH LINK-TASTE (SKU: YA00000766)
Position 007 – DRUCKFEDER 16.8 (SKU: YA00000767)
Position 009 – SELBSTBOHRSCHRAUBE 3,5X10 (SKU: 652024721)
Position 010 – SCHALTERTORSIONSFEDER 21 (SKU: YA00000769)
Position 012 – Kabelklemme (SKU: YA00000780)
Position 013 – NETZKABELBAUM (SKU: YA00001038)
Position 015 – Kabelklemme (SKU: YA00000780)
Position 017 – BLINKER LENZ (SKU: YA00000781)
Position 018 – SCHALTER (SKU: YA00000772)
Position 019 – Kabelaufhänger (Artikelnummer: 652023811)
Position 021 – KUNSTSTOFF-SATTELSCHEIBE 5 (SKU: YA00001106)
Position 023 – SCHALTKASTEN LINKS (SKU: YA00000782)
Position 026 – FEDERKASTEN RECHTS (SKU: 652023795)
Position 027 – TORSIONSFEDER (SKU: YA00000737)
Position 028 – SELBSTBOHRSCHRAUBE 3,5X10 (SKU: 652024721)
Position 029 – SCHALTHEBELENDE LINKS (SKU: 652023794)
Position 030 – FEDERKASTEN LINKS (SKU: 652023793)
Position 033 – SECHSKANTSCHRAUBE M6X35 (SKU: YA00001109)
Position 034 – ÄUSSERER DRAHTSTOPPER (SKU: YA00001110)
Position 035 – Sechskant-Hutmutter M6 (Artikelnummer: YA00000802)
Position 038 – KABELCLIP (SKU: YA00000921)
Position 039 – SPANNHEBELBAUM (SKU: YA00000975)
Position 041 – KEGELFEDER (SKU: YA00000976)
Position 044 – Sechskant-Hutmutter M6 (Artikelnummer: YA00000802)
Position 045 – UNTERER LENKER (SKU: YA00001046)
Position 047 – DRAHTVERBINDUNG (SKU: YA00001142)
Position 048 – ANTRIEBSSTEUERKABEL LANG (SKU: YA00001161)
Position 049 – KABELFÜHRUNGSRING (SKU: YA00000970)
Position 050 – GUMMIPLATTE (SKU: YA00000971)
Position 051 – GUMMIPLATTE (SKU: YA00000971)
Position 052 – KABELFÜHRUNGSKLEMME (SKU: YA00000972)
Position 056 – Griffhalterung rechts (Artikelnummer: YA00001060)
Position 057 – M8-KNOPF (SKU: YA00000803)
Position 058 – Griffhalterung links (Artikelnummer: YA00001063)
Position 059 – KABELKLEMME (SKU: YA00000997)
Position 060 – Flachkopfschraube M6x8 (Artikelnummer: YA00000998)
Position 063 – KABELCLIP (SKU: YA00000921)
Position 064 – Flachkopfschraube M5x16 (Artikelnummer: 652023758)
Position 065 – MOTORHAUBE BAUGRUPPE BLAU (SKU: YA00001125)
Position 066 – MOTORHAUBE OBEN BLAU (SKU: YA00001070)
Position 067 – MOTORHAUBE UNTEN (SKU: YA00001126)
Position 069 – Flachkopfschraube M5x16 (Artikelnummer: 652023758)
Position 071 – MOTER-GEHÄUSE OBER (SKU: YA00001140)
Position 072 – Sicherungsring S-17 (SKU: YA00001096)
Position 073 – LÜFTER (SKU: YA00001097)
Position 074 – MOTORBAUGRUPPE 230 V 50 Hz (SKU: YA00001074)
Position 075 – Kondensator 25Mikro F 500V (SKU: YA00001099)
Position 077 – Kabelpressspan (Artikelnummer: 652023752)
Position 078 – MOTORGEHÄUSE UNTEN (SKU: YA00001075)
Position 081 – HECKKLAPPE BLU (SKU: YA00001058)
Position 082 – Scharnierstange für Heckklappe (Artikelnummer: YA00001122)
Position 083 – ANSCHLAGRING E-5 (SKU: YA00000990)
Position 085 – Flachkopfschraube M5x16 (Artikelnummer: 652023758)
Position 086 – Getriebehaube (Artikelnummer: YA00001134)
Position 087 – HINTERE KLAPPENSCHARNIERBASIS BLAU (SKU: YA00001061)
Position 089 – TÜLLE (SKU: YA00001135)
Position 093 – Flachkopfschraube M5x16 (Artikelnummer: 652023758)
Position 094 – DECK (SKU: YA00001123)
Position 095 – SEITENAUSLASS (SKU: YA00001090)
Position 096 – Seitenauswurfklappe (Artikelnummer: YA00001092)
Position 098 – SECHSKANTSCHRAUBE M8X35 (SKU: YA00001076)
Position 099 – Sicherungsring S-17 (SKU: YA00001096)
Position 100 – FLACHSCHLÜSSEL (SKU: YA00001141)
Position 101 – Keilriemen XPZ 772 (SKU: YA00001138)
Position 103 – GETRIEBESTABILISATOR (SKU: YA00001137)
Position 104 – SECHSKANTFLANSCHSCHRAUBE M6X16 (SKU: YA00001136)
Position 105 – V-Riemenscheibe (SKU: YA00001139)
Position 106 – Lüfterunterseite (SKU: YA00001094)
Position 108 – UNTER DER ABDECKUNG (SKU: YA00001095)
Position 110 – KLINGENHALTERUNG (SKU: YA00001066)
Position 112 – Messerschraube M10x30 (Artikelnummer: YA00001067)
Position 116 – FRONTHAUBE BLAU (SKU: YA00001079)
Position 117 – VORDERACHSABDECKUNG (SKU: YA00001080)
Position 119 – RADKAPPE 9,5 ZOLL (SKU: YA00001049)
Position 121 – UNTERLEGSCHEIBE (SKU: YA00000420)
Position 125 – RADABDECKUNG INNEN (SKU: YA00001132)
Position 128 – HÖHENVERSTELLGRIFF (SKU: YA00000989)
Position 129 – Flachkopfschraube M4x12 (Artikelnummer: YA00000988)
Position 130 – Höheneinstellhebel (SKU: YA00001053)
Position 133 – Höhenverstellfeder (SKU: YA00000986)
Position 134 – SECHSKANTFLANSCHSCHRAUBE M5X16 (SKU: YA00000407)
Position 135 – SECHSKANTFLANSCHSCHRAUBE M5X16 (SKU: YA00000407)
Position 136 – Sicherungsring S-12 (SKU: YA00001117)
Position 137 – STIRNRAD 13 RECHTS (SKU: YA00001130)
Position 138 – Säulenstift 5X25 (SKU: YA00001131)
Position 139 – Sicherungsring S-12 (SKU: YA00001117)
Position 141 – Sicherungsring S-34 (SKU: YA00001119)
Position 142 – Flachkopfschraube M5x16 (Artikelnummer: 652023758)
Position 143 – Hinterachshalterung (SKU: YA00001120)
Position 144 – STIRNRAD 13 LINKS (SKU: YA00001133)
Position 145 – R PIN 7 (SKU: YA00000851)
Position 146 – PIN 7 (SKU: YA00001018)
Position 147 – Pleuelstange (Artikelnummer: YA00001127)
Position 148 – RADKAPPE 7 ZOLL (SKU: YA00001081)
Position 150 – UNTERLEGSCHEIBE (SKU: YA00000420)
Position 151 – NLYON-ÄRMEL (SKU: YA00001100)
Position 152 – RAD 8 ZOLL (SKU: YA00001082)
Position 153 – NLYON-ÄRMEL (SKU: YA00001100)
Position 154 – VORDERACHSE (SKU: YA00001085)
Position 156 – Vorderachshalterung oben (SKU: YA00001083)
Position 157 – VORDERACHSHALTERUNG UNTEN (SKU: YA00001025)
Position 158 – R PIN 7 (SKU: YA00000851)
Position 159 – PIN 7 (SKU: YA00001018)
Position 160 – GRASFANGKÖRPER (MAKITA) (SKU: YA00001039)
Position 164 – GRIFF (SKU: YA00000795)
Position 166 – Grasfangrahmen (Artikelnummer: YA00001111)
Position 167 – UNTERLEGSCHEIBE 4 (SKU: YA00000796)
Position 169 – MULTING-STECKERBAUGRUPPE (SKU: YA00001047)
Position 170 – MEHRFACH-STECKERKASTEN (SKU: YA00001048)
Position 171 – VERRIEGELUNGSGRIFF (SKU: YA00000980)
Position 172 – DRUCKFEDER (SKU: YA00001112)
Position 173 – FEDERHALTER (SKU: YA00000982)
Position 175 – SCHRAUBENSCHLÜSSEL 10-27 (SKU: YA00001045)
