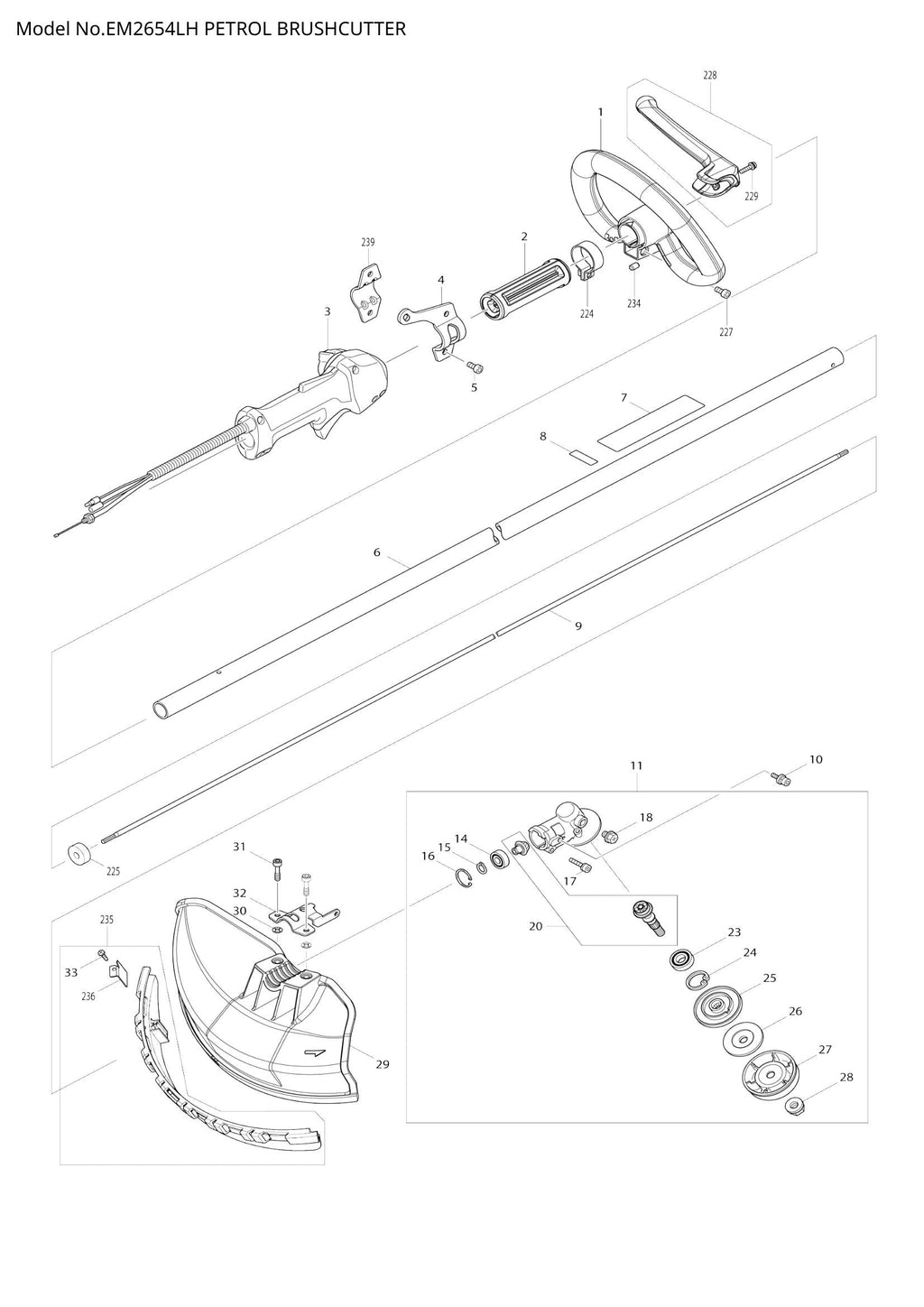

Explosionszeichnung – EM2654LH

Name: Explosionszeichnung – EM2654LH
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – BÜGELGRIFF 24 (SKU: 456675-7)
Position 002 – DISTANZSTÜCK 24 (Artikelnummer: 451601-1)
Position 003 – Steuerhebelbaugruppe (Artikelnummer: 126488-7)
Position 004 – AUFHÄNGER 24 (SKU: 347091-3)
Position 005 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 007 – MAKITA-LOGO-ETIKETT (SKU: 819312-8)
Position 008 – SERIENNR.-ETIKETT (SKU: 801D19-4)
Position 010 – Innensechskantschraube M5x10 (Artikelnummer: 922206-9)
Position 017 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
Position 018 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
Position 023 – KUGELLAGER 6001LLU (SKU: 210115-7)
Position 026 – Klemmscheibe (Artikelnummer: 346084-7)
Position 027 – CUP (SKU: 168526-9)
Position 028 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 029 – PROTECTOR (SKU: 452260-4)
Position 030 – UNTERLEGSCHEIBE (SKU: 413143-3)
Position 031 – Innensechskantschraube M6x25 (Artikelnummer: 266280-0)
Position 032 – SCHUTZKLEMME 24 (SKU: 347012-5)
Position 033 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 034 – WARNHINWEIS-ETIKETT (SKU: 819431-0)
Position 036 – EM2654LH MODELLNR.-ETIKETT (SKU: 809D38-4)
Position 039 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 040 – SCHALTERABDECKUNG (SKU: 451595-0)
Position 041 – SCHALTHEBEL (SKU: 451594-2)
Position 042 – Blattfeder (SKU: 232251-9)
Position 043 – Hebelgehäusesatz (Artikelnummer: 188832-6)
Position 044 – KLEMME 24 (SKU: 346248-3)
Position 045 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 046 – Verriegelungshebel (Artikelnummer: 451593-4)
Position 047 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 048 – STEUERKABEL (SKU: 168571-4)
Position 049 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 050 – GASHEBEL (SKU: 455313-8)
Position 051 – FÜHRUNGSEINHEIT (SKU: 638714-7)
Position 052 – FÜHRUNGSEINHEIT (SKU: 638713-9)
Position 053 – Wellrohr (SKU: 452071-7)
Position 054 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 055 – Hebelgehäusesatz (Artikelnummer: 188832-6)
Position 060 – REINIGERABDECKUNG (SKU: 123499-3)
Position 061 – Rändelschraube M4 (SKU: 265791-2)
Position 063 – LUFTFILTERELEMENT (SKU: 443169-1)
Position 064 – HS-Rundkopfschraube M5X60 (SKU: 266618-9)
Position 065 – REINIGERPLATTE (SKU: 123501-2)
Position 066 – Trennplatte (Artikelnummer: 162346-3)
Position 067 – O-RING 15 (SKU: 213540-1)
Position 068 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
Position 069 – ROHR (SKU: 422099-9)
Position 071 – VERGASERDICHTUNG (SKU: 442153-3)
Position 072 – HS-Schraube M5x18 mit WR (Artikelnummer: 266787-6)
Position 073 – KLEMME (SKU: 451825-9)
Position 074 – ISOLATOR (SKU: 451729-5)
Position 075 – O-RING 12 (SKU: 213547-7)
Position 076 – ENTLÜFTUNGSROHR (SKU: 422109-2)
Position 077 – SCHLAUCHSCHELLE (SKU: 345918-1)
Position 078 – ÄUSSERES KIPPHEBELGEHÄUSE (SKU: 318745-9)
Position 079 – Innensechskantschraube M5x16 (Artikelnummer: 922222-1)
Position 080 – INNENKIPPHEBELABDECKUNG (SKU: 453860-3)
Position 081 – Ventildeckeldichtung (Artikelnummer: 162304-9)
Position 082 – Zündkerzenstecker (Artikelnummer: 424302-4)
Position 083 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 084 – ZÜNDKERZE (SKU: 168534-0)
Position 085 – KIPPHEBELBAUGRUPPE (SKU: 125554-7)
Position 086 – PIN 5 (SKU: 256200-2)
Position 087 – STANGE 2,5 (Artikelnummer: 256865-0)
Position 088 – FEDERHALTER (SKU: 325668-4)
Position 089 – KUPPLUNGSGEHÄUSE KOMPLETT (SKU: 143823-4)
Position 090 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 091 – DISTANZSTÜCK (Artikelnummer: 450569-8)
Position 092 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 093 – KUGELLAGER 6201LLU (SKU: 210111-5)
Position 094 – Sicherungsring R-32 (SKU: 962151-6)
Position 096 – SECHSKANTSCHRAUBE M6X25 (SKU: 266864-4)
Position 097 – UNTERLEGSCHEIBE 8 (SKU: 267817-6)
Position 098 – KUPPLUNGSBAUGRUPPE (SKU: 126135-0)
Position 099 – KUPPLUNGSBACKE (SKU: 161332-1)
Position 100 – Zugfeder 7 (Artikelnummer: 231881-3)
Position 101 – UNTERLEGSCHEIBE 6 (SKU: 267812-6)
Position 102 – Kegelförmige Tellerfeder-Sechskantmutter M (SKU: 264039-9)
Position 103 – SCHWUNGRAD (SKU: 318569-3)
Position 104 – ROHR (SKU: 444021-6)
Position 105 – Innensechskantschraube M4x20 (Artikelnummer: 266602-4)
Position 106 – DISTANZSTÜCK (Artikelnummer: 452049-0)
Position 107 – ZÜNDSPULE (SKU: 161483-0)
Position 108 – PIN 5 (SKU: 268238-5)
Position 109 – NOCKENWELLENRADBAUGRUPPE (SKU: 125552-1)
Position 110 – NOCKENWELLENSTÖSSEL (SKU: 313169-4)
Position 112 – PIN 4 (SKU: 268239-3)
Position 113 – Nockenwellenradabdeckungsdichtung (SKU: 162274-2)
Position 114 – Nockenwellenradabdeckung (SKU: 318443-5)
Position 115 – Innensechskantschraube M5x16 (Artikelnummer: 922222-1)
Position 116 – ZYLINDERBLOCKBAUGRUPPE (SKU: 135478-9)
Position 117 – Innensechskantschraube M5x16 (Artikelnummer: 922222-1)
Position 118 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 119 – SCHALLDÄMPFERDICHTUNG (SKU: 346331-6)
Position 120 – AUSPUFFTOPF (SKU: 168554-4)
Position 121 – Innensechskantschraube M5X40 (SKU: 266440-4)
Position 122 – RIEMENSCHEIBE (SKU: 168471-8)
Position 123 – SCHALLDÄMPFERPLATTE (SKU: 451731-8)
Position 124 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 125 – FÜHRUNGSEINHEIT (SKU: 638707-4)
Position 126 – FÜHRUNGSEINHEIT (SKU: 638708-2)
Position 128 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 129 – ZYLINDERABDECKUNG (SKU: 453266-5)
Position 130 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 131 – PUFFERGUMMI (SKU: 424082-2)
Position 132 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 133 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 134 – ROHRHALTER (SKU: 318249-1)
Position 135 – ROHRHALTER (SKU: 318250-6)
Position 136 – Puffergummi (Artikelnummer: 424083-0)
Position 137 – DISTANZSTÜCK (Artikelnummer: 424200-2)
Position 138 – DRUCKFEDER 9 (SKU: 234108-0)
Position 140 – AUSLASSVENTIL (SKU: 326366-3)
Position 143 – EINLASSVENTIL (SKU: 326367-1)
Position 144 – KOLBENRINGSATZ (SKU: 195145-8)
Position 147 – KOLBEN (SKU: 318441-9)
Position 148 – WOODRUFF KEY 3 (SKU: 254040-2)
Position 149 – KURBELWELLENBAUGRUPPE (SKU: 123774-7)
Position 150 – ÖLDICHTRING 10 (SKU: 213769-9)
Position 151 – Unterlegscheibe 23 (Artikelnummer: 267400-9)
Position 152 – ÖLDICHTRING 12 (SKU: 213089-1)
Position 153 – KOLBENBOLZEN (SKU: 257781-9)
Position 154 – CLIP (SKU: 233976-8)
Position 155 – Ölgehäusedichtung (SKU: 162345-5)
Position 156 – Bleiventil (SKU: 346083-9)
Position 157 – Halteplatte (Artikelnummer: 318910-0)
Position 158 – Innensechskantschraube M4x10 (Artikelnummer: 922112-8)
Position 159 – ÖLGEHÄUSE (SKU: 318588-9)
Position 160 – Innensechskantschraube M5x16 (Artikelnummer: 922222-1)
Position 161 – DÄMPFER (SKU: 424344-8)
Position 162 – DICHTUNG (SKU: 346305-7)
Position 163 – Sechskantschraube M6x8 (Artikelnummer: 266611-3)
Position 164 – O-RING 20 (SKU: 213548-5)
Position 166 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 167 – ÖLGEWICHT (SKU: 325666-8)
Position 168 – ÖLROHRBAUGRUPPE (SKU: 125805-8)
Position 169 – ÖLKAPPE (SKU: 452047-4)
Position 170 – DICHTUNG (SKU: 424343-0)
Position 171 – ÖLROHR (SKU: 452048-2)
Position 172 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 175 – ROHR KOMPLETT (SKU: 168755-4)
Position 176 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 177 – BENZINFILTER (SKU: 163518-3)
Position 178 – KRAFTSTOFFTANK (SKU: 451736-8)
Position 179 – Puffergummi (Artikelnummer: 424080-6)
Position 180 – Puffergummi (Artikelnummer: 424081-4)
Position 181 – TANKSCHUTZ (SKU: 451737-6)
Position 182 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 183 – RÜCKLAUFSTARTER-BAUGRUPPE (SKU: 125751-5)
Position 184 – STARTERKNOPF (SKU: 424319-7)
Position 185 – DÄMPFER (SKU: 424359-5)
Position 187 – Blechschraube 5x12 (Artikelnummer: 266585-8)
Position 188 – DÄMPFERFEDER (SKU: 233578-0)
Position 189 – Nockenplatte (Artikelnummer: 452275-1)
Position 190 – ROLLE (SKU: 452274-3)
Position 191 – SPIRALFEDER (SKU: 232258-5)
Position 192 – STARTSEIL (Artikelnummer: 444024-0)
Position 193 – STARTERGEHÄUSE (SKU: 451732-6)
Position 194 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 196 – MAKITA-LOGO-ETIKETT (SKU: 816565-0)
Position 197 – VERGASER (SKU: 168762-7)
Position 198 – DREHBAR (SKU: 325922-6)
Position 199 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 200 – Flachkopfschraube M3x8 mit W (Artikelnummer: 266581-6)
Position 201 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 202 – O-RING 2 (SKU: 213538-8)
Position 203 – JET (SKU: 325985-2)
Position 204 – KEGELFÖRMIGE DRUCKFEDER (Artikelnummer: 234183-6)
Position 205 – PUMPENDICHTUNG (SKU: 442155-9)
Position 207 – PUMPENGEHÄUSE (SKU: 141737-1)
Position 208 – EINLASSSIEB (SKU: 352021-1)
Position 209 – DICHTUNG DER MESSMEMBRAN (SKU: 442154-1)
Position 210 – Dosiermembrane (Artikelnummer: 168620-7)
Position 211 – Luftspülgehäuse (SKU: 140438-8)
Position 212 – PRIMERPUMPE (SKU: 424314-7)
Position 213 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
Position 214 – Blechschraube 3x24 (Artikelnummer: 266582-4)
Position 215 – WARNSCHILD (SKU: 810455-9)
Position 216 – ANZEIGEETIKETT (SKU: 800F73-7)
Position 217 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 219 – Trennnetz (Artikelnummer: 352020-3)
Position 220 – Trenngehäuse (Artikelnummer: 453865-3)
Position 221 – ÖLGEHÄUSEPLATTE (SKU: 453862-9)
Position 224 – ROHRSCHELLE 29 (Artikelnummer: 347011-7)
Position 225 – FILZ (SKU: 443170-6)
Position 227 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 228 – BARRIERE KOMPLETT (SKU: 143695-7)
Position 229 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 230 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 231 – Blechschraube 4x12 (Artikelnummer: 266427-6)
Position 232 – CHOKEPLATTE (SKU: 452219-1)
Position 233 – CHOKEHEBEL (SKU: 452220-6)
Position 234 – Gummistift 6 (SKU: 263005-3)
Position 235 – SCHUTZVERLÄNGERUNGSBAUGRUPPE (SKU: 135753-3)
Position 236 – CUTTER (SKU: 347050-7)
Position 239 – KLEMME 24 (SKU: 347094-7)
