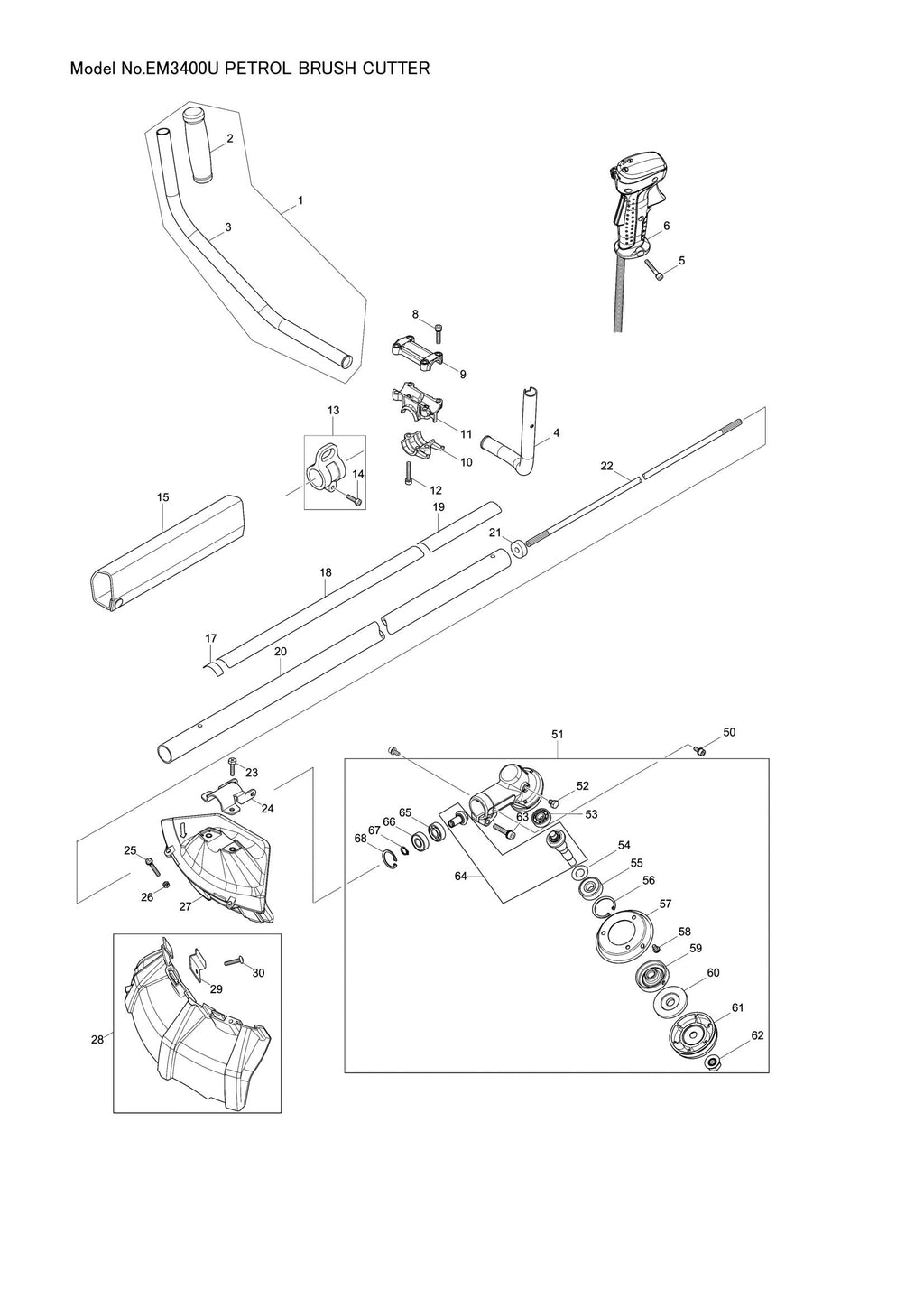

Explosionszeichnung – EM3400U

Name: Explosionszeichnung – EM3400U
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – GRIFF KOMPLETT (SKU: 143046-4)
Position 002 – GRIP 18 (SKU: 273526-7)
Position 004 – GRIFF 19 (SKU: 332123-9)
Position 006 – STEUERHEBELBAUGRUPPE (SKU: 126504-5)
Position 009 – GRIFFHALTER 1 (SKU: 318272-6)
Position 011 – GRIFFHALTER 3 (SKU: 318670-4)
Position 013 – Aufhängerbaugruppe (Artikelnummer: 125558-9)
Position 015 – KISSEN (SKU: 168613-4)
Position 017 – SERIENNR.-ETIKETT (SKU: 801D19-4)
Position 018 – WARNHINWEIS-ETIKETT (SKU: 805C74-2)
Position 019 – MAKITA-LOGO-ETIKETT (SKU: 819312-8)
Position 020 – SCHAFTROHR KOMPLETT (SKU: 142837-0)
Position 021 – FILZRING 8 (SKU: 443146-3)
Position 022 – WELLE (SKU: 325675-7)
Position 025 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
Position 026 – SECHSKANTMUTTER M5 (SKU: 264035-7)
Position 027 – PROTECTOR (SKU: 451878-8)
Position 028 – SCHUTZ KOMPLETT (SKU: 140424-9)
Position 029 – CUTTER (SKU: 346262-9)
Position 030 – Blechschraube 5x25 (Artikelnummer: 266574-3)
Position 050 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
Position 051 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 126506-1)
Position 052 – SECHSKANTSCHRAUBE M6X8 (SKU: KC00000014)
Position 053 – KUGELLAGER 629 (SKU: KC00000009)
Position 054 – PLATTE (SKU: KC00000008)
Position 055 – KUGELLAGER 6201DDU (SKU: KC00000012)
Position 056 – Sicherungsring R-32 (SKU: KC00000005)
Position 057 – GUARD (SKU: KC00000003)
Position 058 – PH-SCHRAUBE M4X20 MIT W (SKU: KC00000007)
Position 059 – EMPFANGSSCHEIBE (SKU: KC00000013)
Position 060 – Klemmscheibe (SKU: KC00000004)
Position 061 – CUP (SKU: 168526-9)
Position 062 – SECHSKANTMUTTER M10 (SKU: KC00000016)
Position 064 – Fräswellensatz (Artikelnummer: KC00000017)
Position 065 – KUGELLAGER 6000 (SKU: KC00000011)
Position 066 – KUGELLAGER 6000Z (SKU: KC00000010)
Position 067 – Sicherungsring S-10 (SKU: KC00000006)
Position 068 – Sicherungsring (INT) R-26 (SKU: 257988-7)
Position 081 – Hebelgehäusesatz (Artikelnummer: 183A10-9)
Position 082 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 083 – GASHEBEL (SKU: 451084-5)
Position 084 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 085 – Verriegelungshebel (Artikelnummer: 451083-7)
Position 086 – Wellrohr (SKU: 456084-0)
Position 087 – STEUERKABEL (SKU: 168867-3)
Position 088 – KABELHALTER (SKU: 451081-1)
Position 089 – SCHALTHEBEL (SKU: 451500-7)
Position 090 – Blattfeder (SKU: 232251-9)
Position 091 – SCHALTERABDECKUNG (SKU: 455723-9)
Position 092 – FÜHRUNGSEINHEIT (SKU: 638706-6)
Position 093 – Hebelgehäusesatz (Artikelnummer: 183A10-9)
Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 095 – FÜHRUNGSEINHEIT (SKU: 638705-8)
Position 101 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 102 – FÜHRUNGSEINHEIT (SKU: 632D74-3)
Position 103 – KLEMME (SKU: 345963-6)
Position 104 – ZYLINDERABDECKUNG (SKU: 455371-4)
Position 105 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 107 – DRAHT (SKU: ZG00000001)
Position 108 – KAPPE, STECKER (SKU: ZG00000002)
Position 109 – FEDER, STECKERKAPPE (SKU: ZG00000003)
Position 111 – HS-Schraube M4x20 mit WR (Artikelnummer: 922138-0)
Position 112 – DISTANZSTÜCK (Artikelnummer: 452049-0)
Position 114 – AUSPUFFTOPF (SKU: 165754-7)
Position 115 – SCHALLDÄMPFERDICHTUNG (SKU: 346829-3)
Position 116 – ZYLINDERDICHTUNG (SKU: 442208-4)
Position 117 – ZYLINDER (SKU: 319133-3)
Position 119 – ISOLATORDICHTUNG (SKU: 442210-7)
Position 120 – ISOLATOR (SKU: 455378-0)
Position 122 – ZÜNDKERZE (BPMR7A) (SKU: 168648-5)
Position 123 – TÜLLE (SKU: 424491-5)
Position 124 – Zündkerzensteckerabdeckung (Artikelnummer: 424656-9)
Position 125 – DICHTUNG LUFTFILTER (SKU: 442177-9)
Position 126 – VERGASERPLATTE (SKU: 346591-0)
Position 127 – DICHTUNG LUFTFILTER (SKU: 442177-9)
Position 128 – VERGASER (SKU: 168864-9)
Position 129 – SCHRAUBE M5X55 (SKU: 0043105550)
Position 130 – LUFTFILTERABDECKUNG (SKU: 455377-2)
Position 131 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 133 – LUFTFILTERELEMENT (SKU: 443194-2)
Position 134 – Blechschraube CT 4X12 (SKU: ZH00000001)
Position 135 – CHOKEPLATTE (SKU: 455374-8)
Position 136 – Blechschraube CT 4X12 (SKU: ZH00000001)
Position 137 – Luftfilter-Kontrollplatte (SKU: 455376-4)
Position 138 – LUFTFILTERPLATTE (SKU: 455373-0)
Position 139 – CHOKEHEBEL (SKU: 455375-6)
Position 140 – RÜCKLAUFSTARTERBAUGRUPPE (SKU: 126501-1)
Position 141 – PLATTE (SKU: JL03007287)
Position 142 – STARTERKNOPF (SKU: JL03007280)
Position 144 – STARTERGEHÄUSE KOMPLETT (SKU: JL03007281)
Position 145 – MUTTER (SKU: JL12650113)
Position 146 – STARTSEIL (SKU: JL03007284)
Position 147 – SPIRALFEDER (SKU: JL03007282)
Position 148 – ROLLE (SKU: JL03007283)
Position 151 – RIEMENSCHEIBE (SKU: 168863-1)
Position 152 – DÄMPFER (SKU: 424657-7)
Position 153 – SERIENNR.-ETIKETT (SKU: 850G87-2)
Position 154 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 155 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 156 – KUPPLUNGSGEHÄUSE KOMPLETT (SKU: 143321-8)
Position 158 – DISTANZSTÜCK (Artikelnummer: 451157-4)
Position 159 – Sicherungsring S-17 (SKU: 961057-5)
Position 160 – KUGELLAGER 6003LLU (SKU: 210126-2)
Position 161 – Sicherungsring R-35 (SKU: 962153-2)
Position 162 – KUPPLUNGSTROMMEL (SKU: 165577-3)
Position 163 – TANKSCHUTZ (SKU: 455370-6)
Position 164 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 165 – SECHSKANTSCHRAUBE M8X23 (SKU: 266571-9)
Position 166 – Wellenscheibe 10 (SKU: 267849-3)
Position 168 – Unterlegscheibe 8 (Artikelnummer: 253762-1)
Position 171 – Unterlegscheibe 7 (Artikelnummer: 267427-9)
Position 172 – SCHWUNGRAD (SKU: 319137-5)
Position 173 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 174 – ROHRHALTER (SKU: 318453-2)
Position 175 – ROHRHALTERUNG (SKU: 318454-0)
Position 176 – DÄMPFER (SKU: 424204-4)
Position 177 – Sicherungsring S-32 (SKU: 961151-3)
Position 178 – PLATTE (SKU: 424103-0)
Position 179 – PLATTE (SKU: 424102-2)
Position 181 – SCHLAUCHSCHELLE (SKU: 345920-4)
Position 182 – KRAFTSTOFFLEITUNGSBAUGRUPPE (SKU: 126503-7)
Position 183 – TANKDECKEL KOMPLETT (SKU: 168668-9)
Position 184 – TANKDECKEL (SKU: 452920-8)
Position 185 – RIEMEN KOMPLETT (SKU: 140436-2)
Position 186 – KRAFTSTOFFTANK (SKU: 455379-8)
Position 187 – KOLBENRING (SKU: 257359-8)
Position 189 – KOLBEN (SKU: 319136-7)
Position 191 – KOLBENBOLZEN 8 (SKU: 268337-3)
Position 192 – CLIP (SKU: 233976-8)
Position 193 – NADELKÄFIG 810 (SKU: 212702-8)
Position 194 – WOODRUFF KEY 3 (SKU: 254040-2)
Position 195 – KURBELWELLE KOMPLETT (SKU: 142542-9)
Position 196 – KURBELGEHÄUSEBAUGRUPPE (SKU: 135647-2)
Position 197 – HS-Schraube M5x30 mit WR (Artikelnummer: 922253-0)
Position 198 – ÖLDICHTUNG (SKU: 213628-7)
Position 200 – KUGELLAGER 6001 (SKU: 210113-1)
Position 201 – KUGELLAGER 6001 (SKU: 210113-1)
Position 202 – KURBELGEHÄUSEDICHTUNG (SKU: 442209-2)
Position 203 – ÖLDICHTUNG (SKU: 213628-7)
Position 204 – DÄMPFER (SKU: 424446-0)
Position 205 – GUARD (SKU: 455372-2)
Position 206 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
Position 207 – EM3400U MODELLNR.-ETIKETT (SKU: 805C68-7)
Position 208 – MAKITA-LOGO-ETIKETT (SKU: 805C80-7)
Position 211 – Flachkopfschraube M3x10 (Artikelnummer: 266704-6)
Position 213 – HALTERUNG, KABEL (SKU: 346588-9)
Position 214 – DREHBAR (SKU: 325922-6)
Position 215 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 216 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 218 – PACKUNGSRING (SKU: 424444-4)
Position 219 – O-RING (SKU: WJ00016104)
Position 220 – JET (SKU: WJ00112288)
Position 221 – PUMPENDICHTUNG (SKU: 442155-9)
Position 223 – PUMPENKÖRPERBAUGRUPPE (SKU: 140989-1)
Position 226 – Dosiermembrane (Artikelnummer: 168620-7)
Position 227 – Luftspülgehäusebaugruppe (SKU: 140988-3)
Position 228 – PRIMERPUMPE (SKU: 424314-7)
Position 229 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
Position 230 – Blechschraube 3x24 (Artikelnummer: 266582-4)
Position 231 – SCHRAUBE (SKU: WJ00096424)
Position 232 – Dosierhebelstift (SKU: WJ00014477)
Position 233 – HEBEL (SKU: WJ00016648)
Position 234 – EINLASSNADELVENTIL (SKU: WJ00008282)
Position 235 – FEDER (SKU: WJ00983160)
