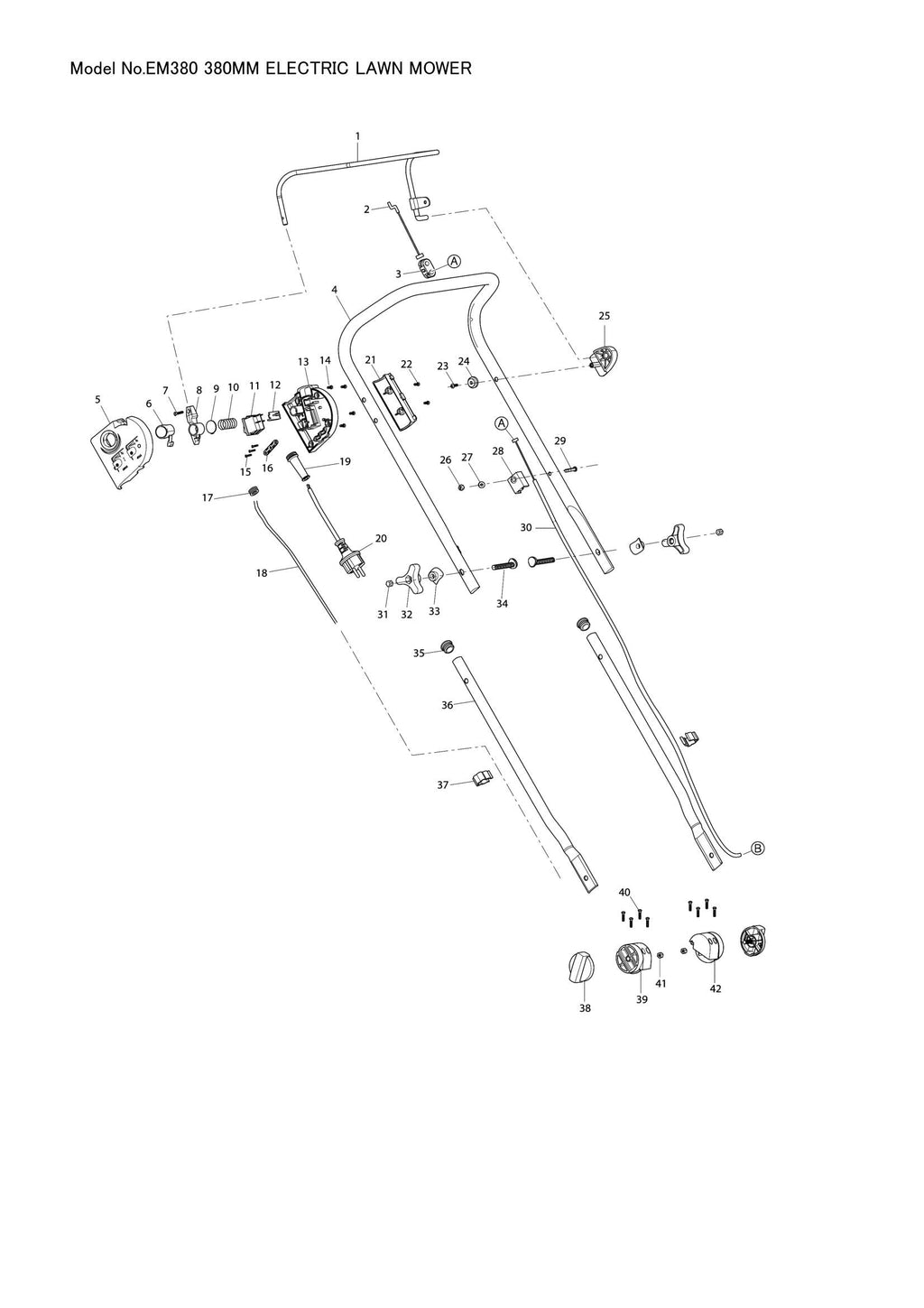

Explosionszeichnung – EM380

Name: Explosionszeichnung – EM380
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – BREMSKABEL OBERSEITE (SKU: 671001268)
Position 003 – DRAHTVERBINDUNG (SKU: 671657001)
Position 004 – OBERE LENKERSTANGE (SKU: 671001939)
Position 005 – SCHALTKASTEN RECHTS (SKU: 671953001)
Position 006 – SWITCH LINK-TASTE (SKU: 671774009)
Position 007 – Linsenkopfschraube M4x8 (Artikelnummer: 671002033)
Position 009 – TORSIONSFEDER (SKU: DA00000926)
Position 010 – DRUCKFEDER (SKU: 671011005)
Position 011 – SCHALTER (SKU: 671010220)
Position 012 – SCHALTERBLOCK (SKU: 671776001)
Position 013 – SCHALTKASTEN LINKS (SKU: 671769001)
Position 014 – Blechschraube ST4X16 (SKU: DA00000603)
Position 015 – Kabelklemme (SKU: DA00001053)
Position 017 – TÜLLE (SKU: DA00000818)
Position 018 – Rudergerät-Versorgungskabel 1.0-2 (SKU: DA00000927)
Position 019 – Kabelschutz (Artikelnummer: 671803001)
Position 020 – NETZKABEL (SKU: 671010570)
Position 022 – Blechschraube ST4X16 (SKU: DA00000603)
Position 023 – Blechschraube ST5X16 (SKU: DA00000326)
Position 024 – KUNSTSTOFF-SATTELSCHEIBE 5 (SKU: DA00001030)
Position 025 – Hebelhalterung links (Artikelnummer: 671955001)
Position 026 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 027 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 028 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 029 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 030 – BREMSKABEL UNTERSEITE (SKU: 671001253)
Position 031 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 032 – KNOPF (SKU: 671010500)
Position 033 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 034 – Flachkopfschraube M8x47 (Artikelnummer: 671006130)
Position 035 – ROHRENDKAPPE (SKU: DA00000811)
Position 037 – KABELCLIP (SKU: DA00000923)
Position 038 – KNOPF (SKU: 671974002)
Position 039 – RECHTE GRIFFHALTERUNG (SKU: DA00000505)
Position 040 – Blechschraube ST5X16 (SKU: DA00000326)
Position 041 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 042 – LINKE GRIFFHALTERUNG (SKU: DA00000503)
Position 043 – Blechschraube ST4X20 (Artikelnummer: 671001016)
Position 044 – ABDECKGRIFF (SKU: 671943001)
Position 045 – Blechschraube ST4X16 (SKU: DA00000603)
Position 046 – MOTORABDECKUNG (SKU: 671942002)
Position 047 – Kabelpresskappe (Artikelnummer: 671201101)
Position 049 – Kabelklemme (Artikelnummer: 671010230)
Position 051 – Halteplatte (Artikelnummer: DA00000335)
Position 052 – Drosselspule (SKU: DA00000922)
Position 053 – KONDENSATOR 0,33 MICRO F (SKU: DA00001057)
Position 055 – BREMSABDECKUNG (SKU: 671956001)
Position 056 – Sechskantschraube M6x12 (Artikelnummer: 671006041)
Position 057 – Bremsrückholfeder (Artikelnummer: 671011198)
Position 058 – BREMSE (SKU: 671580020)
Position 060 – Blechschraube ST5X12 (SKU: DA00000888)
Position 061 – MOTORGEHÄUSE (SKU: 671124001)
Position 062 – MOTORBAUGRUPPE 230 V (SKU: 671030280)
Position 063 – KUGELLAGER 6002LLU (SKU: 671040130)
Position 064 – Zahnscheibe 5 (Artikelnummer: 671008011)
Position 065 – Blechschraube ST4.8X16 (Artikelnummer: 671010740)
Position 066 – INNERER RAHMEN (SKU: 671958001)
Position 067 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 068 – Blechschraube ST4X16 (SKU: DA00000603)
Position 069 – Sicherungsring S-9 (Artikelnummer: 671009016)
Position 070 – KUGELLAGER 609ZZ (SKU: 671004007)
Position 071 – BREMSSCHEIBE (SKU: 671002360)
Position 072 – GROSSE SEILRIEMENSCHEIBE (SKU: 671959001)
Position 073 – KLEINE SEILZUG (SKU: 671040290)
Position 074 – HS-Schraube M5X12 (SKU: DA00000157)
Position 075 – KUGELLAGER 6003LLU (SKU: 671004048)
Position 076 – POLY-RIBBED-RIEMEN (SKU: 671002058)
Position 078 – HECKKLAPPE ROT (SKU: DA00000504)
Position 079 – Scharnierstange für Heckklappe (Artikelnummer: DA00000332)
Position 080 – HINTERE KLAPPE TORSIONSFEDER (SKU: DA00000352)
Position 081 – Blechschraube ST4X16 (SKU: DA00000603)
Position 082 – Kabelklemme (Artikelnummer: 671010230)
Position 083 – DECK RED (SKU: DA00000779)
Position 084 – Blechschraube ST4.8X16 (Artikelnummer: 671010740)
Position 085 – INNERFRANKREICH (SKU: DA00000917)
Position 086 – BLADE 38 (SKU: DA00000916)
Position 087 – Klingenklemmscheibe (SKU: 671007002)
Position 088 – FEDERSCHEIBE 8 (SKU: DA00000832)
Position 089 – SECHSKANTSCHRAUBE M8X30 (SKU: 671006017)
Position 091 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
Position 092 – HALTER (SKU: DA00000338)
Position 094 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 095 – Blechschraube ST5X16 (SKU: DA00000326)
Position 098 – Pleuelbolzen (Artikelnummer: DA00000333)
Position 099 – Blechschraube ST4X16 (SKU: DA00000603)
Position 100 – DECKABDECKUNG LINKE SEITE ROT (SKU: DA00000506)
Position 101 – Blechschraube ST4X16 (SKU: DA00000603)
Position 102 – GRASSCHUTZPLATTE ROT (SKU: DA00000502)
Position 103 – Sandballast-Tankdeckel (Artikelnummer: 671771001)
Position 104 – Sandballasttank (Artikelnummer: 671001015)
Position 105 – Blechschraube ST5X16 (SKU: DA00000326)
Position 106 – 7,5 RADABDECKUNG (SKU: DA00000920)
Position 107 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 108 – 7,5-Zoll-Radbaugruppe (SKU: DA00000330)
Position 109 – HINTERACHSE (SKU: DA00000349)
Position 110 – Halteplatte (SKU: DA00000335)
Position 111 – Blechschraube ST5X16 (SKU: DA00000326)
Position 112 – 5,5" RADABDECKUNG (SKU: DA00000329)
Position 113 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 114 – 5,5-Zoll-Radbaugruppe (SKU: DA00000328)
Position 115 – VORDERACHSE (SKU: DA00000336)
Position 116 – Halteplatte (SKU: DA00000335)
Position 117 – Blechschraube ST5X16 (SKU: DA00000326)
Position 119 – GRASFANGGRIFF (SKU: DA00000359)
Position 121 – Blechschraube ST5X16 (SKU: DA00000326)
Position 122 – Grasfangrahmen (Artikelnummer: DA00000358)
Position 123 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
Position 124 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 126 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
