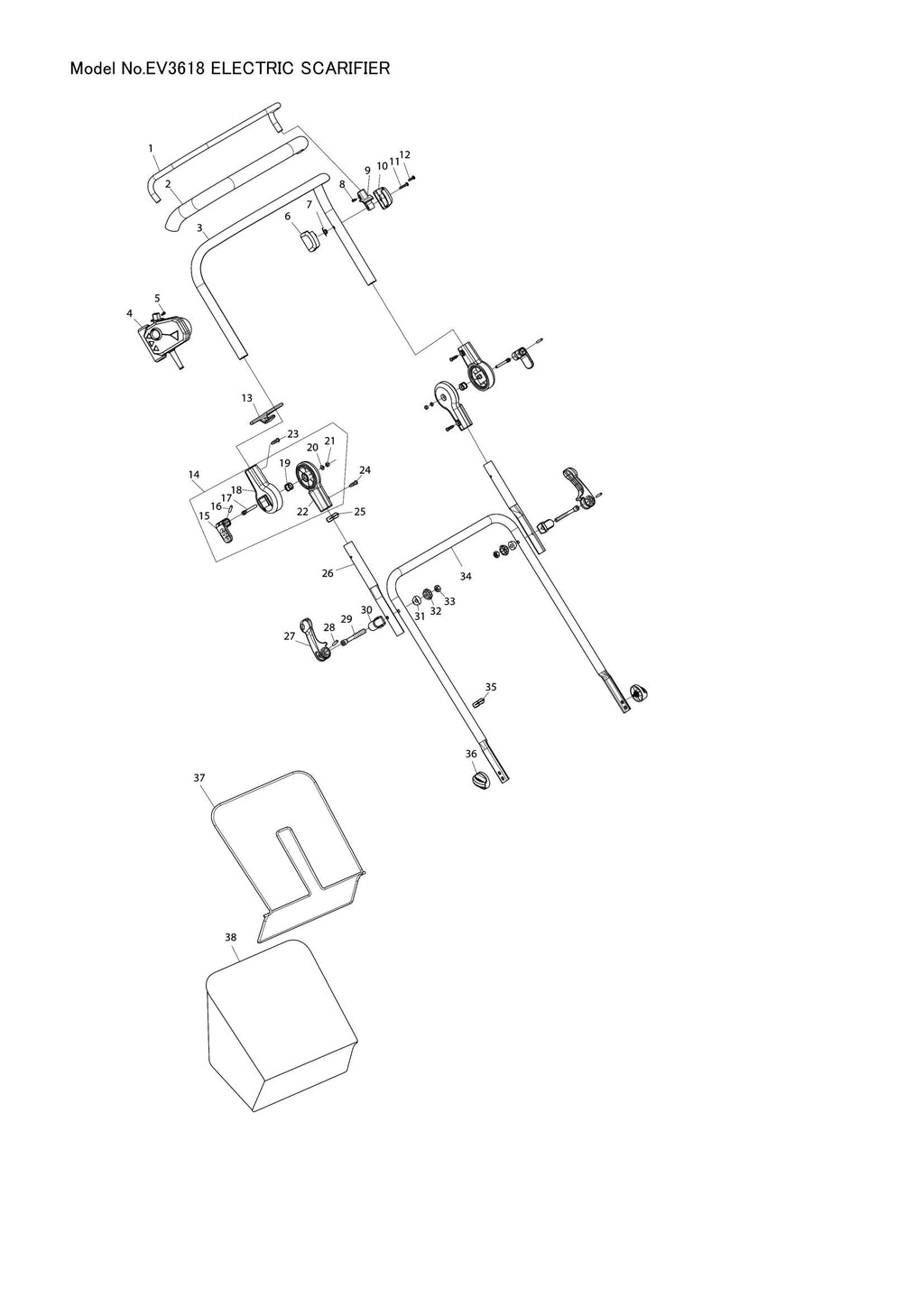

EV3618 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
EV3618 exploded view

Explosionszeichnung – EV3618

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHALTHEBEL (SKU: 652023784)
  • Position 002 – Weichschaumgriff (SKU: 652023789)
  • Position 003 – OBERE LENKERSTANGE (SKU: 652023790)
  • Position 004 – SCHALTKASTENBAUGRUPPE (EU-STECKER) (SKU: 652024722)
  • Position 005 – SELBSTBOHRSCHRAUBE 3,5X10 (SKU: 652024721)
  • Position 006 – FEDERKASTEN RECHTS (SKU: 652023795)
  • Position 007 – TORSIONSFEDER (SKU: YA00000737)
  • Position 008 – SELBSTBOHRSCHRAUBE 3,5X10 (SKU: 652024721)
  • Position 009 – SCHALTHEBELENDE LINKS (SKU: 652023794)
  • Position 010 – FEDERKASTEN LINKS (SKU: 652023793)
  • Position 011 – Blechschraube ST4X25 (Artikelnummer: 652023792)
  • Position 012 – Blechschraube 4x18 (Artikelnummer: YA00000676)
  • Position 013 – Kabelaufhänger (Artikelnummer: 652023811)
  • Position 014 – SPANNHEBEL KLEIN (SKU: YA00000703)
  • Position 015 – SPANNHEBEL KLEIN (SKU: 652024723)
  • Position 016 – PIN 4 (SKU: 652023800)
  • Position 017 – Zugbolzen M5 (Artikelnummer: 652023799)
  • Position 018 – Oberes Griffgelenk (Artikelnummer: 652023797)
  • Position 019 – DRUCKFEDER (SKU: 652023798)
  • Position 020 – Unterlegscheibe 5 (Artikelnummer: 652023803)
  • Position 022 – UNTERES GRIFFGELENK (SKU: 652023802)
  • Position 023 – SELBSTBOHRSCHRAUBE 4,8X20 (SKU: 652023796)
  • Position 024 – SELBSTBOHRSCHRAUBE 4,8X20 (SKU: 652023796)
  • Position 025 – KABELCLIP (SKU: 652023810)
  • Position 026 – LENKERMITTE (SKU: 652023805)
  • Position 027 – SPANNHEBEL GROSS (SKU: 652024725)
  • Position 028 – Federstift 6x20 (Artikelnummer: 652024727)
  • Position 029 – SPANNBOLZEN M8 (Artikelnummer: 652024728)
  • Position 030 – SATTELHALTER 8 (SKU: 652024729)
  • Position 031 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: 652024730)
  • Position 032 – KNOPF (SKU: 652024731)
  • Position 033 – SECHSKANTMUTTER 8 (SKU: 652024732)
  • Position 034 – UNTERER LENKER (SKU: 652024733)
  • Position 035 – KABELCLIP (SKU: 652023810)
  • Position 036 – KNOPFSCHRAUBE M8 (SKU: 652024078)
  • Position 037 – GRASFANGRAHMEN (SKU: 652024724)
  • Position 039 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 040 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 041 – Blechschraube 4x18 (Artikelnummer: YA00000676)
  • Position 042 – Blechschraube ST4X25 (Artikelnummer: 652023792)
  • Position 043 – MOTORABDECKUNGSGRIFF (SKU: 652023903)
  • Position 044 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 045 – MOTORABDECKUNG (SKU: 652023829)
  • Position 046 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 050 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 052 – MOTORBAUGRUPPE 230 V (SKU: 652023856)
  • Position 053 – ANSCHLUSSKABEL L=85 (SKU: 652024743)
  • Position 054 – ANSCHLUSSKABEL L=220 (SKU: 652024744)
  • Position 056 – HECKKLAPPE (SKU: 652023815)
  • Position 057 – Torsionsfeder der Heckklappe (Artikelnummer: 652023820)
  • Position 058 – Scharnierstange für Heckklappe (Artikelnummer: 652024726)
  • Position 059 – RECHTECKMUTTER M8 (SKU: 652023814)
  • Position 060 – DECK ROT (SKU: 652024734)
  • Position 061 – Kabelklemme (Artikelnummer: 652023982)
  • Position 062 – Blechschraube ST4X14 (Artikelnummer: 652023766)
  • Position 063 – KONDENSATOR (SKU: 652023827)
  • Position 064 – Blechschraube 3x22 (Artikelnummer: 652023825)
  • Position 066 – Drosselspule (Artikelnummer: 652023828)
  • Position 067 – HINTERRADABDECKUNG (SKU: 652023904)
  • Position 068 – Druckmutter 10 (Artikelnummer: 652023831)
  • Position 069 – HINTERRAD (SKU: 652023835)
  • Position 070 – HINTERACHSE (SKU: 652024735)
  • Position 071 – Druckmutter 10 (Artikelnummer: 652023831)
  • Position 076 – HÜLSE 5 (SKU: 652024737)
  • Position 078 – GEWICHT VORNE RECHTS (SKU: 652024740)
  • Position 079 – GUMMIPLATTE (SKU: YA00000675)
  • Position 080 – GEWICHT VORNE LINKS (SKU: 652024739)
  • Position 081 – Klemmscheibe 4 (Artikelnummer: 652023854)
  • Position 082 – Blechschraube ST4X25 (Artikelnummer: 652023792)
  • Position 083 – TROMMELHALTER RECHTE SEITE (SKU: 652023940)
  • Position 085 – Unterlegscheibe 6 (Artikelnummer: 652023937)
  • Position 086 – Federscheibe 6 (Artikelnummer: 652023936)
  • Position 087 – SECHSKANTSCHRAUBE M6X45 (SKU: 652023935)
  • Position 088 – SECHSKANTSCHRAUBE M8 (SKU: 652023846)
  • Position 089 – Stützring Vorderachse (Artikelnummer: 652023845)
  • Position 094 – HÖHENVERSTELLHEBEL (SKU: 652024741)
  • Position 097 – Flachkopfschraube M5x12 (Artikelnummer: 652023840)
  • Position 098 – Flachkopfschraube M5x12 (Artikelnummer: 652023840)
  • Position 100 – VORDERACHSTRÄGER (SKU: 652023842)
  • Position 101 – VORDERRADABDECKUNG (SKU: 652023905)
  • Position 102 – Druckmutter 10 (Artikelnummer: 652023831)
  • Position 103 – KUNSTSTOFFLAGER (SKU: 652024745)
  • Position 105 – KUNSTSTOFFLAGER (SKU: 652024745)
  • Position 106 – VORDERACHSHÜLSE (SKU: 652023848)
  • Position 107 – VORDERACHSE (SKU: 652024747)
  • Position 108 – VORDERE UNTERVERKLEIDUNG (SKU: 652023850)
  • Position 109 – Blechschraube 3x12 (Artikelnummer: 652023851)
