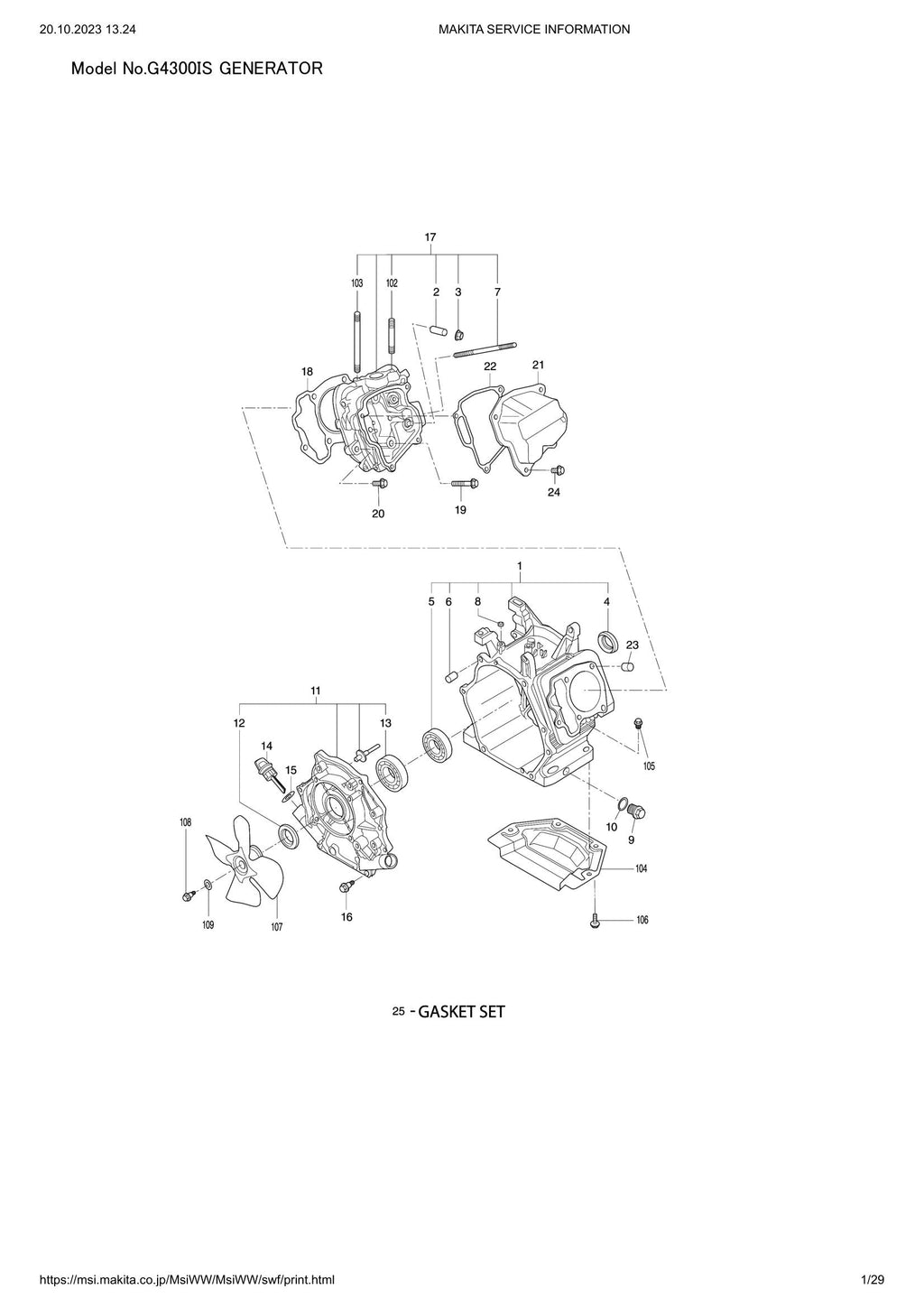

Explosionszeichnung – G4300IS

Name: Explosionszeichnung – G4300IS
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – VENTILFÜHRUNG (ÜBERGRÖSSE) (SKU: 2371420203)
Position 003 – Spindeldichtung (SKU: 2771601001)
Position 004 – ÖLDICHTUNG 30DX45DX7B (SKU: 0440300160)
Position 006 – ROHRKLOPFER 10.3DX8.5DX14L (SKU: 2771501103)
Position 007 – STEHBOLZEN M6X1.0X107L (SKU: 0105060410)
Position 008 – ÖLDICHTRING 6DX10DX2.5B (SKU: 0440060020)
Position 009 – STECKER (SKU: 0401140030)
Position 010 – DICHTUNG (SKU: 0211140020)
Position 012 – ÖLDICHTUNG 30DX45DX7B (SKU: 0440300160)
Position 016 – Flanschschraube (SKU: 0010408350)
Position 017 – ZYLINDERKOPF KOMPLETT (SKU: 2791300501)
Position 020 – Flanschschraube M8X33L (SKU: 0110080310)
Position 023 – ROHRKLOPFER 10.3DX8.5DX14L (SKU: 2771501103)
Position 028 – WOODRUFF KEY (SKU: 0323030010)
Position 031 – KOLBENBOLZEN 18DX13DX53L (SKU: 2792330103)
Position 034 – CLIP (SKU: 0565180010)
Position 038 – STIFT (FEDER) 4DX8DX9L (SKU: 2773860103)
Position 040 – CLIP 13.8DX20.3DX0.4T (SKU: 2773650103)
Position 042 – VENTILFEDER (SKU: 2793360103)
Position 043 – FEDERHALTER (SKU: 2693370103)
Position 046 – SPANNZANGENVENTIL (SKU: 13210KA031)
Position 049 – FEDER (SPANNER) (SKU: 2773710103)
Position 050 – Stift (Spanner) 6DX13DX34L (SKU: 2773690203)
Position 053 – CLIP (SKU: 0031305000)
Position 054 – Sperrhebel (Einlass) Baugruppe (Artikelnummer: 2773620100)
Position 056 – EINSTELLSCHRAUBE M5X23 (SKU: 0149050020)
Position 057 – EINSTELLSCHRAUBE M5X23 (SKU: 0149050020)
Position 058 – MUTTER M5 (SKU: 0170050030)
Position 059 – MUTTER M5 (SKU: 0170050030)
Position 062 – CLIP (SKU: 0031305000)
Position 064 – ZÜNDSPULE KOMPLETT (SKU: 2797943101)
Position 065 – ZAHNKRANZ (SKU: 2677100203)
Position 066 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0011406250)
Position 067 – DRAHT 5 (SKU: 27973105H1)
Position 068 – ZÜNDKERZE (BR6HS) (SKU: 0650140150)
Position 071 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0011406160)
Position 073 – DRAHTKLEMME (SKU: 2797550103)
Position 074 – Blechschraube (Artikelnummer: 0152060050)
Position 076 – Joch komplett (Artikelnummer: 2097055008)
Position 077 – BÜRSTE (SKU: 2097055108)
Position 078 – BÜRSTENFEDER (SKU: 2097054508)
Position 079 – Bürstenhalter (Artikelnummer: 2097053008)
Position 080 – ISOLATOR (SKU: 2097055208)
Position 081 – ANKERBAUGRUPPE (SKU: 2097055408)
Position 082 – FREILAUFKUPPLUNG (SKU: 2097052108)
Position 083 – Ritzelstopper (Artikelnummer: 2347055508)
Position 084 – GEHÄUSE KOMPLETT (SKU: 2797055008)
Position 085 – BUCHSE (SKU: 2097051108)
Position 086 – RAHMEN KOMPLETT (SKU: 2097050518)
Position 087 – BUSH (SKU: 2097051008)
Position 088 – HEBEL (SKU: 2097052508)
Position 089 – MAGNETSCHALTER KOMPLETT (SKU: 2797051508)
Position 090 – Sprengring (Artikelnummer: 2097055718)
Position 091 – DURCHGANGSSCHRAUBE (SKU: 2097055808)
Position 093 – MUTTER (SKU: 2097056008)
Position 094 – Federscheibe (Artikelnummer: 1077065208)
Position 095 – MUTTER (SKU: 2117058408)
Position 096 – HALTERUNG (SEL) KOMPLETT (SKU: 2797651111)
Position 097 – BOLZEN, ANLASSER (SKU: 2147900701)
Position 100 – MUTTER (SKU: 0021708000)
Position 101 – Federscheibe (SKU: 0032008000)
Position 102 – SCHALLDÄMPFERBOLZEN (SKU: 0105080290)
Position 103 – Bolzen M8X120L (SKU: 0105080440)
Position 105 – Flanschschraube M8X33L (SKU: 0110080270)
Position 106 – Flanschschraube M8x12L (Artikelnummer: 0110080150)
Position 107 – Lüfter (leise) komplett (Artikelnummer: 34J5410101)
Position 108 – SCHRAUBE UND UNTERLEGSCHEIBE (SKU: 0011410250)
Position 109 – UNTERLEGSCHEIBE (SKU: 0200080080)
Position 111 – SCHALLWAND (SKU: 33D5260103)
Position 112 – Flanschschraube M8X33L (SKU: 0110080270)
Position 113 – FLANSCHMUTTER (SKU: 0023808000)
Position 114 – Flanschschraube (Artikelnummer: 0110080320)
Position 116 – DICHTUNG (SCHALLDÄMPFER) (SKU: 2773520113)
Position 118 – FLANSCH (SKU: 2793920103)
Position 120 – SCHRAUBENBAUGRUPPE (SKU: 0043505160)
Position 125 – ABDECKUNG KOMPLETT (SKU: 2793264608)
Position 126 – FILTER (SKU: 2793261208)
Position 127 – FLANSCHMUTTER M6 (Artikelnummer: 0023806000)
Position 128 – Gummirohr (8DX11D) (SKU: 0851080000)
Position 132 – SCHWAMM (ISOLATOR) (SKU: 2793970103)
Position 133 – HALTERUNG (KLIMAANLAGE) KOMPLETT (SKU: 2793900401)
Position 135 – Flanschschraube (Artikelnummer: 0110060150)
Position 136 – GEBLÄSEGEHÄUSE (SKU: 2795200113)
Position 137 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0011406300)
Position 139 – STR PIN 8X10 (SKU: 9804008110)
Position 141 – SPIRALFEDER (SKU: 2775040208)
Position 142 – REEL (SKU: 2775040308)
Position 143 – STARTSEIL (SKU: 2775040808)
Position 145 – RACHET (SKU: 2775040408)
Position 146 – Reibungsfeder (SKU: 2775040508)
Position 147 – Reibscheibe (Artikelnummer: 2775040708)
Position 148 – Sicherungsring (Artikelnummer: 2775040608)
Position 149 – Flanschschraube M6X18L (SKU: 0110060140)
Position 150 – KÜHLGEBLÄSE (SKU: 2795411003)
Position 151 – BAFFLE2(HEAD) (SKU: 2795270213)
Position 153 – ANTRIEBSWELLE (SKU: 2772440103)
Position 154 – Flanschschraube M8X27L (SKU: 0110100110)
Position 156 – DROSSELKLAPPENVENTIL (SKU: 2796253508)
Position 157 – SCHRAUBE (SKU: 2516245008)
Position 158 – VENTIL-CHOKE (SKU: 2796252608)
Position 159 – SCHRAUBE (SKU: 2516245008)
Position 160 – JET SLOW (SKU: 2796242008)
Position 161 – CHOKEHEBEL (SKU: 2796252108)
Position 163 – SCHRAUBE (SKU: 2516245308)
Position 164 – Ventilbaugruppe, Nadel (Artikelnummer: 2796250008)
Position 165 – Stift Schwimmerhebel (SKU: 2796251508)
Position 166 – Schwimmerkörper (SKU: 2796255308)
Position 167 – DICHTUNG (SKU: 2516235008)
Position 168 – DICHTUNGSKAMMER (SKU: 2796254008)
Position 169 – Schwimmer-Unterbaugruppe (SKU: 2796250508)
Position 170 – HAUPTDÜSE (SKU: 2796240008)
Position 171 – SCHRAUBE (SKU: 2846245608)
Position 172 – FEDER (CHOKE) (SKU: 2796244708)
Position 173 – SCHRAUBE (SKU: 2796258108)
Position 174 – BUCHSE (SKU: 2796256108)
Position 175 – SCHRAUBENEINSTELLUNG (SKU: 2796235318)
Position 176 – FEDER (SKU: 2796244508)
Position 177 – KRAGEN (SKU: 2796256508)
Position 179 – O-RING (SKU: 2796245208)
Position 180 – O-RING (SKU: 2796245108)
Position 181 – VINYLPFEIFE (SKU: 2796259008)
Position 182 – MOTOR (SKU: 2846258008)
Position 184 – ABDECKUNG (MOTOR) (SKU: 2776259508)
Position 185 – SCHRAUBE (SKU: 2846245808)
Position 186 – SCHRAUBE (SKU: 2846245708)
Position 187 – GELENKHEBEL (SKU: 2796260008)
Position 189 – HALTERUNG (SKU: 2796257508)
Position 190 – SCHRAUBE (SKU: 2796258008)
Position 191 – KLEMME (SKU: 0566000250)
Position 192 – STATOR KOMPLETT (SKU: 34D2105101)
Position 193 – BOLZEN (SKU: 34D2105108)
Position 194 – Federscheibe (Artikelnummer: 0032005000)
Position 195 – ROTOR KOMPLETT (SKU: 34D2006101)
Position 196 – LAGER (SKU: 34B2100108)
Position 197 – BOLZEN (SKU: 0100100200)
Position 198 – UNTERLEGSCHEIBE (SKU: 0200100160)
Position 199 – HINTERE ABDECKUNG (SKU: 34B2307101)
Position 200 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0011406250)
Position 202 – ABDECKUNG (SKU: 34B5500103)
Position 204 – GLEICHRICHTER (SKU: 34K2090308)
Position 205 – SCHRAUBE (SKU: 34K2090408)
Position 210 – SCHRAUBE (SKU: 34K2090508)
Position 211 – BAND (SKU: 34K2090708)
Position 212 – RAHMEN KOMPLETT (SKU: 34J3000101)
Position 213 – BATTERIESOCKEL (SKU: 33B3560201)
Position 214 – Flanschschraube M6x12L (Artikelnummer: 0110060080)
Position 215 – SCHRAUBE (SKU: 0140060121)
Position 217 – SCHWAMM (BASIS) (SKU: 34G5900503)
Position 219 – SCHRAUBE UND UNTERLEGSCHEIBE (SKU: 0011408160)
Position 220 – SCHWAMM (BASIS) (SKU: 34G5900603)
Position 222 – Halterung komplett (L) (SKU: 32B3021401)
Position 223 – MONTAGE KOMPLETT(R) (SKU: 32B3021301)
Position 224 – HALTERUNG KOMPLETT(R) 35L (SKU: 32B3020301)
Position 225 – Halterung komplett (L) 35L (SKU: 32B3020401)
Position 226 – FLANSCHMUTTER (SKU: 0023808000)
Position 228 – BREMSE (SKU: 34G5600210)
Position 229 – FEDER (SKU: 34G5610213)
Position 230 – SCHRAUBE UND UNTERLEGSCHEIBE (SKU: 0011408160)
Position 231 – ERDUNGSKABEL KOMPLETT (SKU: 33B4809101)
Position 232 – ERDUNGSKABEL (SKU: 34B4809101)
Position 236 – UNTERLEGSCHEIBE (SKU: 0031112000)
Position 237 – Splint (Artikelnummer: 0051030250)
Position 238 – BATTERIEBAND (SKU: 33B5800101)
Position 239 – BATTERIEKABEL KOMPLETT (SKU: 33B4807211)
Position 240 – BATTERIEABDECKUNG (SKU: 33D3570103)
Position 241 – ETIKETT (ERDE) (SKU: 0732002651)
Position 245 – Blechschraube (Artikelnummer: 0150040070)
Position 246 – ABDECKUNG (HAHN) (SKU: 33B4600103)
Position 247 – UNTERLEGSCHEIBE (SKU: 0031004000)
Position 249 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0043606160)
Position 250 – DIODE (SKU: 33B4710101)
Position 252 – KABELBAUM KOMPLETT (SKU: 34B4800201)
Position 253 – KABELBAUM KOMPLETT (SKU: 33B4805201)
Position 254 – Dichtungsschwamm FC2 (SKU: 34B5731103)
Position 255 – Blechschraube (M4 x 10 mm) (Artikelnummer: 3534990408)
Position 257 – PANELPLATTE KOMPLETT (SKU: 33B4500901)
Position 259 – TÜLLE (SKU: 2277500103)
Position 261 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: 0043603120)
Position 262 – MUTTER (M5) (SKU: 0021703000)
Position 299 – SEITLICHE GUMMIDICHTUNG (SKU: 34J5510103)
Position 348 – SCHWAMM 1 (SKU: 34G5733103)
Position 349 – SCHWAMM 2 (SKU: 34G5733203)
Position 350 – BILDSCHIRM (SKU: 2773722003)
Position 351 – RÜCKHOLFEDER (SKU: 2264500103)
Position 352 – UNTERLEGSCHEIBE (SKU: 2846244708)
Position 353 – FEDER (ZIFFERBLATT) (SKU: 33K4207403)
Position 354 – KUGEL (ZIFFERBLATT) (SKU: 33K4207103)
Position 355 – SCHWAMM (SKU: 34G5900803)
Position 356 – SCHWAMM (SKU: 34G6700113)
Position 357 – SCHWAMM (SKU: 34G6700223)
