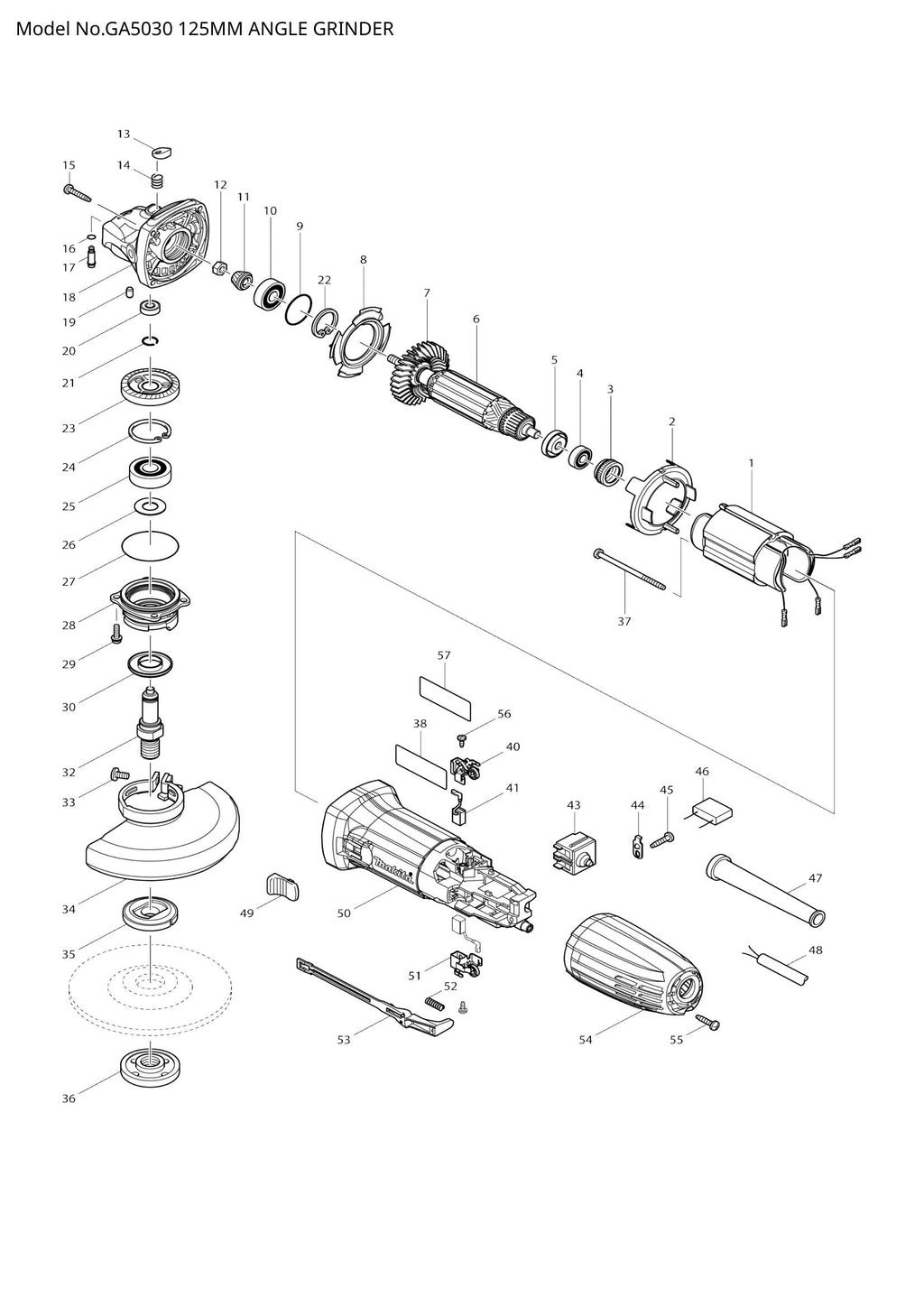

GA5030 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GA5030 exploded view

Explosionszeichnung – GA5030

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Prallplatte (Artikelnummer: 450796-7)
  • Position 004 – KUGELLAGER 607LLB (SKU: 210034-7)
  • Position 005 – ISOLATIONSSCHEIBE (SKU: 681636-0)
  • Position 006 – ANKERBAUGRUPPE 240 V (SKU: 517649-4)
  • Position 008 – FÜHRUNGSPLATTE (SKU: 413126-3)
  • Position 010 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 012 – SECHSKANTMUTTER M6 (Artikelnummer: 252186-8)
  • Position 013 – PIN-KAPPE (SKU: 417771-6)
  • Position 014 – DRUCKFEDER 8 (SKU: 234057-1)
  • Position 017 – Schulterstift 4 (SKU: 256510-7)
  • Position 018 – GETRIEBEGEHÄUSE (SKU: 318335-8)
  • Position 019 – Gummistift 4 (SKU: 263002-9)
  • Position 020 – KUGELLAGER 696ZZ (SKU: 210033-9)
  • Position 021 – RINGFEDER 11 (SKU: 233950-6)
  • Position 022 – Sicherungsring R-26 (SKU: 962105-3)
  • Position 024 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 025 – KUGELLAGER 6201DDW (SKU: 211129-9)
  • Position 027 – O-RING 42 (SKU: 213561-3)
  • Position 028 – LAGERGEHÄUSE (SKU: 318336-6)
  • Position 029 – Flachkopfschraube M4x14 (Artikelnummer: 265099-4)
  • Position 030 – LABYRINTHRING (SKU: 345464-4)
  • Position 032 – SPINDEL (SKU: 324954-0)
  • Position 033 – Flachkopfschraube M5x16 (Artikelnummer: 265180-1)
  • Position 035 – INNENFLANSCH 42 (SKU: 224415-9)
  • Position 036 – KONTERMUTTER 14-45 (SKU: 224554-5)
  • Position 038 – GA5030 TYPENSCHILD (SKU: 866062-6)
  • Position 040 – Bürstenhalter 6x9 (Artikelnummer: 643839-4)
  • Position 043 – SCHALTER DPX-2110-R (SKU: 650560-8)
  • Position 044 – Zugentlastung (Artikelnummer: 687681-3)
  • Position 047 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 048 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 049 – SCHALTERKNOPF (SKU: 419566-3)
  • Position 051 – Bürstenhalter 6x9 (Artikelnummer: 643839-4)
  • Position 052 – DRUCKFEDER 4 (SKU: 233121-5)
  • Position 053 – SCHALTHEBEL (SKU: 450797-5)
