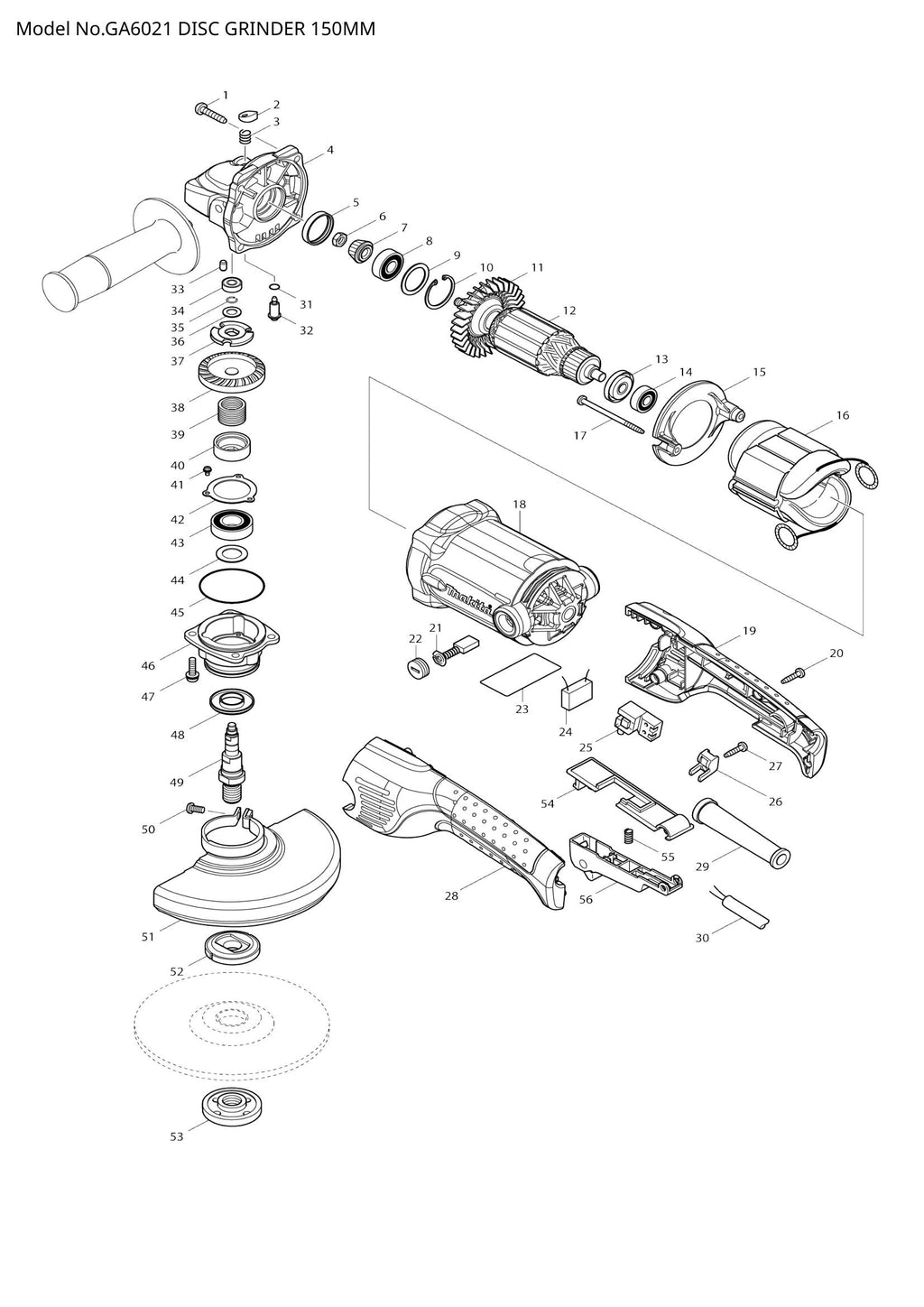

GA6021 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GA6021 exploded view

Explosionszeichnung – GA6021

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – PIN-KAPPE (SKU: 417771-6)
  • Position 003 – DRUCKFEDER 8 (SKU: 234057-1)
  • Position 004 – GETRIEBEGEHÄUSE (SKU: 318158-4)
  • Position 005 – GUMMIRING 27 (SKU: 262132-3)
  • Position 006 – SECHSKANTMUTTER M7 (SKU: 264010-3)
  • Position 007 – Spiralkegelrad 11 (Artikelnummer: 227520-1)
  • Position 009 – Unterlegscheibe 22 (Artikelnummer: 267352-4)
  • Position 010 – Sicherungsring (INT) R-30 (SKU: 962107-9)
  • Position 011 – FAN 70 (SKU: 240094-5)
  • Position 013 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 014 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 015 – Prallplatte (Artikelnummer: 419961-7)
  • Position 016 – FELDBAUGRUPPE 220-240 V (SKU: 525803-6)
  • Position 017 – Blechschraube 4x65 (Artikelnummer: 266340-8)
  • Position 018 – MOTORGEHÄUSE KOMPLETT (SKU: 158278-0)
  • Position 019 – DRÜCKERSET (Artikelnummer: 188462-3)
  • Position 022 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
  • Position 023 – GA6021 TYPENSCHILD (SKU: 864775-3)
  • Position 024 – Rauschunterdrücker (Artikelnummer: 645200-1)
  • Position 026 – Zugentlastung (Artikelnummer: 687260-7)
  • Position 028 – DRÜCKERSET (Artikelnummer: 188462-3)
  • Position 029 – Kabelschutz 10-90 (Artikelnummer: 682505-8)
  • Position 030 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
  • Position 031 – O-RING 7 (SKU: 213977-2)
  • Position 032 – Schulterstift 5 (SKU: 256505-0)
  • Position 033 – Gummistift 4 (SKU: 263002-9)
  • Position 034 – KUGELLAGER 696ZZ (SKU: 210006-2)
  • Position 035 – RINGFEDER 7 (SKU: 233926-3)
  • Position 036 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
  • Position 037 – Sicherungsscheibe (SKU: 267811-8)
  • Position 038 – Spiralkegelrad 35B (SKU: 227522-7)
  • Position 040 – Verriegelungshülse (SKU: 324833-2)
  • Position 041 – Flachkopfschraube M3x6 (Artikelnummer: 911003-8)
  • Position 042 – LAGERHALTER 39 (SKU: 285728-3)
  • Position 043 – KUGELLAGER 6002DDW (SKU: 211236-8)
  • Position 044 – Unterlegscheibe 15 (Artikelnummer: 253853-8)
  • Position 045 – O-RING 48 (SKU: 213624-5)
  • Position 047 – Flachkopfschraube M5x18 (Artikelnummer: 265131-4)
  • Position 048 – LABYRINTHRING (SKU: 345464-4)
  • Position 049 – SPINDEL (SKU: 324789-9)
  • Position 050 – Flachkopfschraube M5x16 (Artikelnummer: 265180-1)
  • Position 052 – INNENFLANSCH 42 (SKU: 224415-9)
  • Position 053 – KONTERMUTTER 14-45 (SKU: 224554-5)
  • Position 054 – SCHALTERBASIS (SKU: 418519-9)
  • Position 055 – DRUCKFEDER 6 (SKU: 233117-6)
  • Position 057 – Transparentes Etikett (Artikelnummer: 819282-1)
