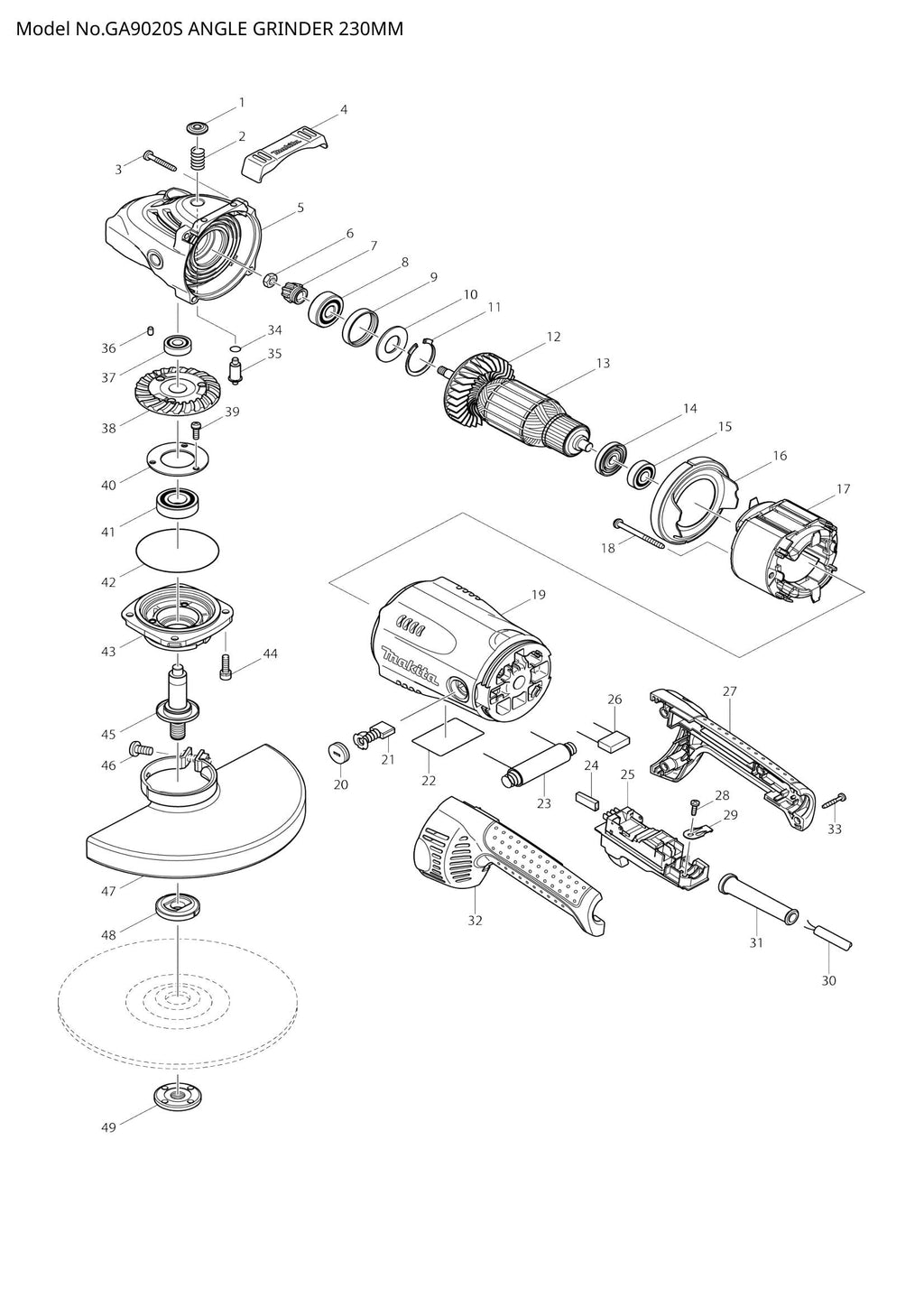

GA9020S exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GA9020S exploded view

Explosionszeichnung – GA9020S

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – DRUCKFEDER 12 (SKU: 233292-8)
  • Position 004 – STOSSFÄNGER (SKU: 419144-9)
  • Position 006 – SECHSKANTMUTTER M8 (Artikelnummer: 252194-9)
  • Position 007 – Spiralkegelrad 12 (SKU: 227490-4)
  • Position 008 – KUGELLAGER 6301DDW (SKU: 211132-0)
  • Position 009 – GUMMIRING 38 (SKU: 262085-6)
  • Position 010 – Unterlegscheibe 20 (Artikelnummer: 267299-2)
  • Position 011 – Sicherungsring R-42 (SKU: 962211-4)
  • Position 012 – FAN 80 (SKU: 240081-4)
  • Position 014 – ISOLATIONSSCHEIBE (SKU: 681630-2)
  • Position 015 – KUGELLAGER 6200DDW (SKU: 210075-3)
  • Position 016 – LEITERPLATTE (SKU: 419135-0)
  • Position 019 – MOTORGEHÄUSE KOMPLETT (SKU: 154671-6)
  • Position 020 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 022 – GA9020S TYPENSCHILD (SKU: 861763-1)
  • Position 024 – Buchsenhülse (Artikelnummer: 686036-9)
  • Position 029 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 030 – NETZKABEL 1,5-2-2,5 (SKU: 695107-1)
  • Position 031 – CORD GUARD 10 (SKU: 682560-0)
  • Position 034 – O-RING 9 (SKU: 213062-1)
  • Position 036 – Gummistift 4 (SKU: 263002-9)
  • Position 037 – KUGELLAGER 6000ZZ (SKU: 210067-2)
  • Position 038 – Spiralkegelrad 53 A (Artikelnummer: 227491-2)
  • Position 039 – Flachkopfschraube M5x16 (Artikelnummer: 265120-9)
  • Position 040 – LAGERHALTER 50 (SKU: 285724-1)
  • Position 041 – KUGELLAGER 6203DDW (SKU: 211285-5)
  • Position 042 – O-RING 78 (SKU: 213760-7)
  • Position 044 – Innensechskantschraube M6x22 (Artikelnummer: 265541-5)
  • Position 048 – INNERER FLANSCH 47 BAUGRUPPE (SKU: 122444-5)
  • Position 049 – KONTERMUTTER 14-45 (SKU: 224543-0)
  • Position 050 – RINGFEDER 15 (SKU: 233946-7)
