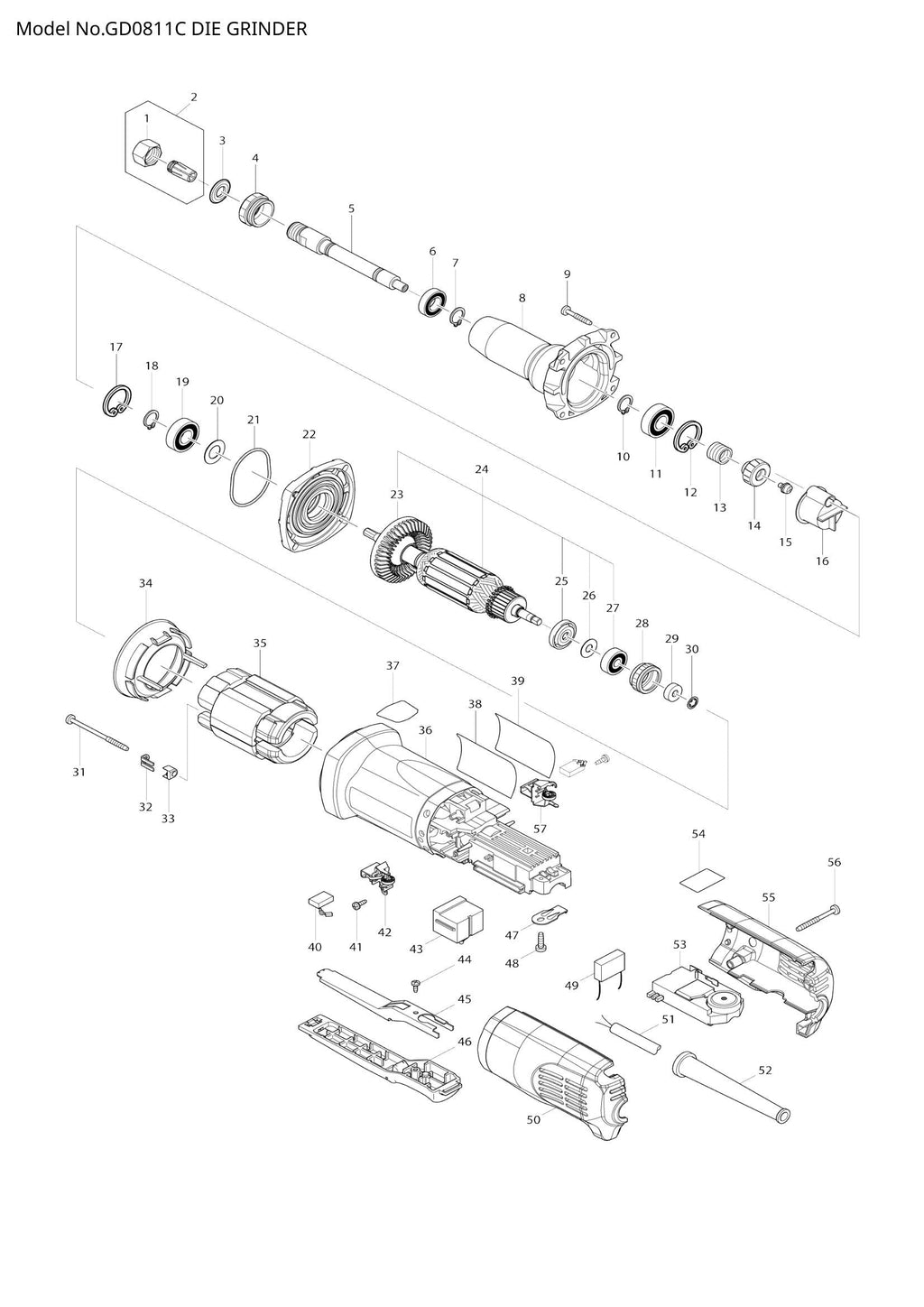

GD0811C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GD0811C exploded view

Explosionszeichnung – GD0811C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SPANNZANGENMUTTER (SKU: 763645-2)
  • Position 003 – ÖLDICHTRING 16 (SKU: 213209-7)
  • Position 004 – LAGERHALTER (SKU: 285700-5)
  • Position 005 – SPINDEL (SKU: 324042-3)
  • Position 006 – KUGELLAGER 6901LLB (SKU: 211141-9)
  • Position 007 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 008 – FASS (SKU: 317369-8)
  • Position 009 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 010 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 011 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 012 – Sicherungsring R-28 (SKU: 962106-1)
  • Position 013 – Verriegelungsfeder 12 (Artikelnummer: 233901-9)
  • Position 014 – SCHRÄGZAHNRAD ​​25 (SKU: 226531-3)
  • Position 015 – Flachkopfschraube M4x8 (Artikelnummer: 265082-1)
  • Position 016 – GETRIEBEABDECKUNG (SKU: 417363-1)
  • Position 017 – Sicherungsring R-28 (SKU: 962106-1)
  • Position 018 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 019 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 020 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
  • Position 021 – O-RING 46 (SKU: 213611-4)
  • Position 022 – LAGERGEHÄUSE (SKU: 317367-2)
  • Position 023 – FAN 57 (SKU: 240036-9)
  • Position 025 – ISOLATIONSSCHEIBE (SKU: 681656-4)
  • Position 026 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
  • Position 028 – LABYRINTH-GUMMIRING 22 (SKU: 421770-2)
  • Position 029 – MAGNETHÜLSE (SKU: 688117-5)
  • Position 030 – SELBSTVERRIEGELUNG 6 (SKU: 259039-2)
  • Position 031 – Blechschraube 4x60 (Artikelnummer: 266259-1)
  • Position 032 – HALTERUNG (SKU: 344871-8)
  • Position 034 – LEITERPLATTE (SKU: 455367-5)
  • Position 036 – MOTORGEHÄUSE (SKU: 455358-6)
  • Position 038 – GD0811C TYPENSCHILD (SKU: 850F33-9)
  • Position 039 – Transparentes Etikett (Artikelnummer: 819356-8)
  • Position 040 – AC-KOHLEBÜRSTE CB-318 (SKU: 191978-9)
  • Position 041 – Blechschraube PT3X10 (Artikelnummer: 266256-7)
  • Position 042 – Bürstenhalter (Artikelnummer: 643760-7)
  • Position 044 – Blechschraube BIND PT3X8 (SKU: 265954-0)
  • Position 045 – PLATTE (SKU: 345504-8)
  • Position 046 – SCHALTHEBEL B KOMPLETT (SKU: 154584-1)
  • Position 047 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 049 – Geräuschunterdrücker (Artikelnummer: 645089-7)
  • Position 051 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 052 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 053 – CONTROLLER (SKU: 620340-6)
  • Position 054 – ANZEIGEETIKETT (SKU: 804Y16-5)
  • Position 056 – Blechschraube 4x40 (Artikelnummer: 266048-4)
  • Position 057 – Bürstenhalter (Artikelnummer: 643771-2)
