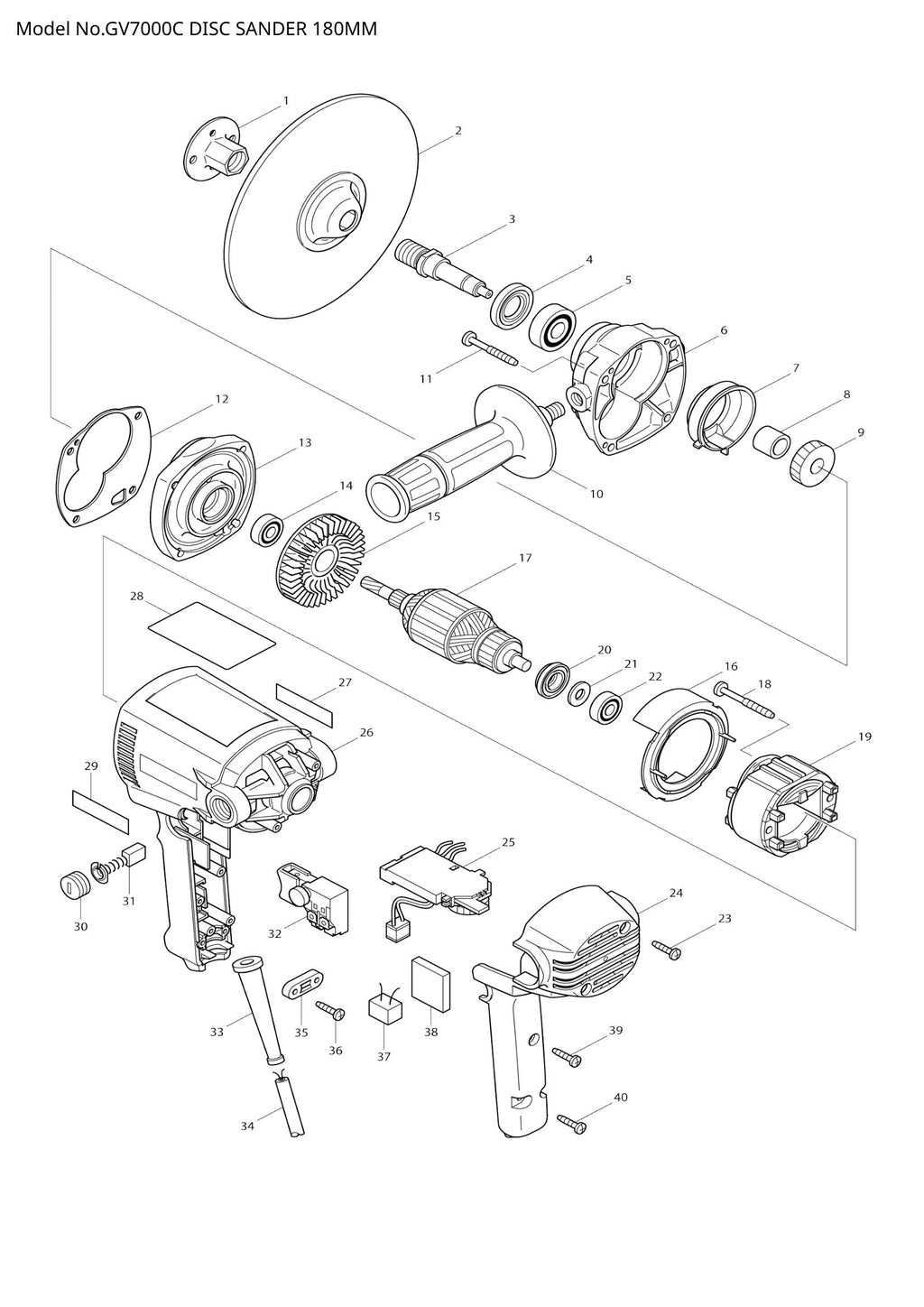

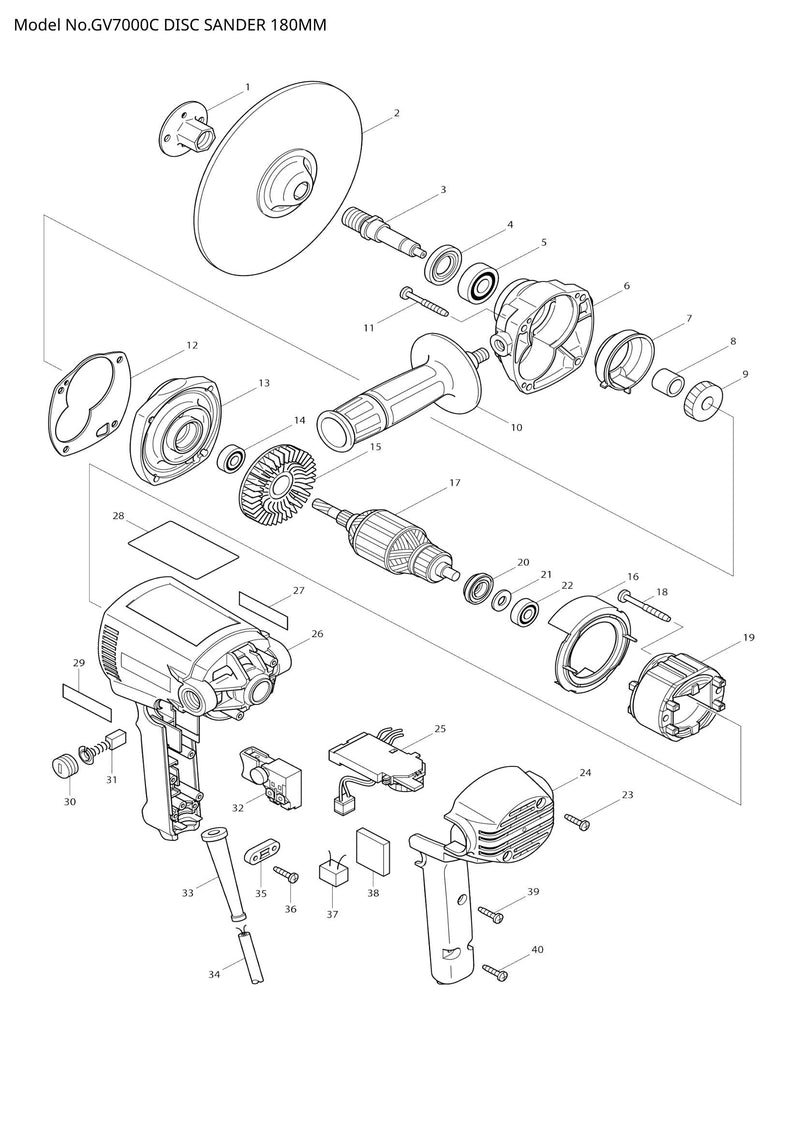

GV7000C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GV7000C exploded view

Explosionszeichnung – GV7000C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Gummiauflage 170 (SKU: 743012-7)
  • Position 004 – LAGERHALTER KOMPLETT (SKU: 152690-6)
  • Position 005 – KUGELLAGER 6201DDW (SKU: 211129-9)
  • Position 007 – Fettzaun (SKU: 417460-3)
  • Position 008 – HÜLSE 12 (SKU: 257708-9)
  • Position 009 – SCHRÄGZAHNRAD ​​39 (SKU: 226537-1)
  • Position 010 – GRIP 36 KOMPLETT (SKU: 152491-2)
  • Position 011 – Blechschraube 5x40 (Artikelnummer: 266211-9)
  • Position 013 – Getriebegehäuseabdeckung komplett (Artikelnummer: 152809-7)
  • Position 014 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 015 – FAN 65 (SKU: 240020-4)
  • Position 018 – Blechschraube 5x45 (Artikelnummer: 266056-5)
  • Position 020 – ISOLATIONSSCHEIBE (SKU: 681660-3)
  • Position 021 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
  • Position 022 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 023 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 024 – GRIFFABDECKUNG (SKU: 417450-6)
  • Position 026 – MOTORGEHÄUSESATZ (SKU: 183299-3)
  • Position 027 – MAKITA LABEL (SKU: 819063-3)
  • Position 028 – TYPENSCHILD GV7000C (SKU: 852822-2)
  • Position 029 – MAKITA LABEL (SKU: 819063-3)
  • Position 036 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 037 – Geräuschunterdrücker (Artikelnummer: 645253-0)
  • Position 039 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 040 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 041 – ABDECKUNG (SKU: 417793-6)
