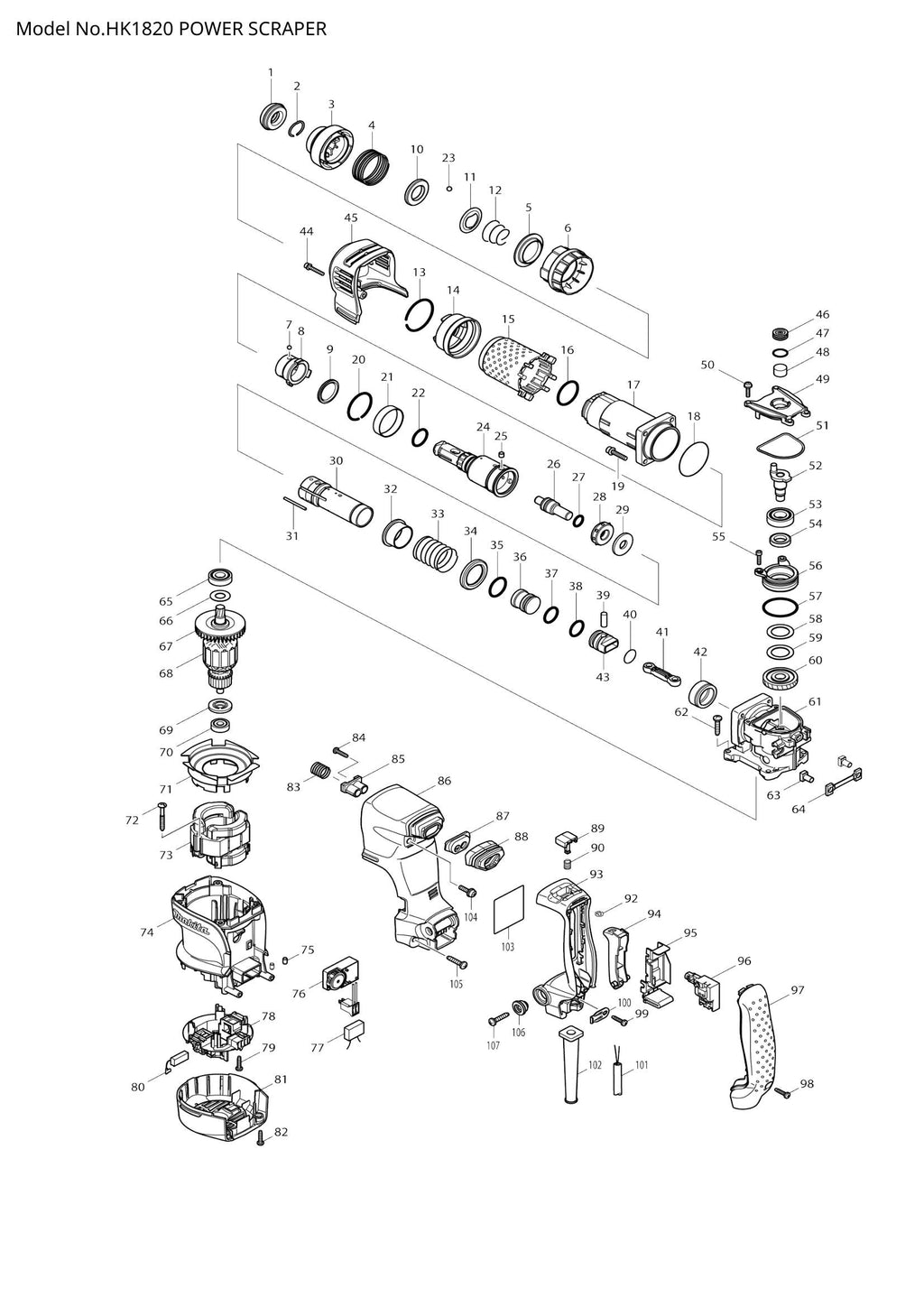

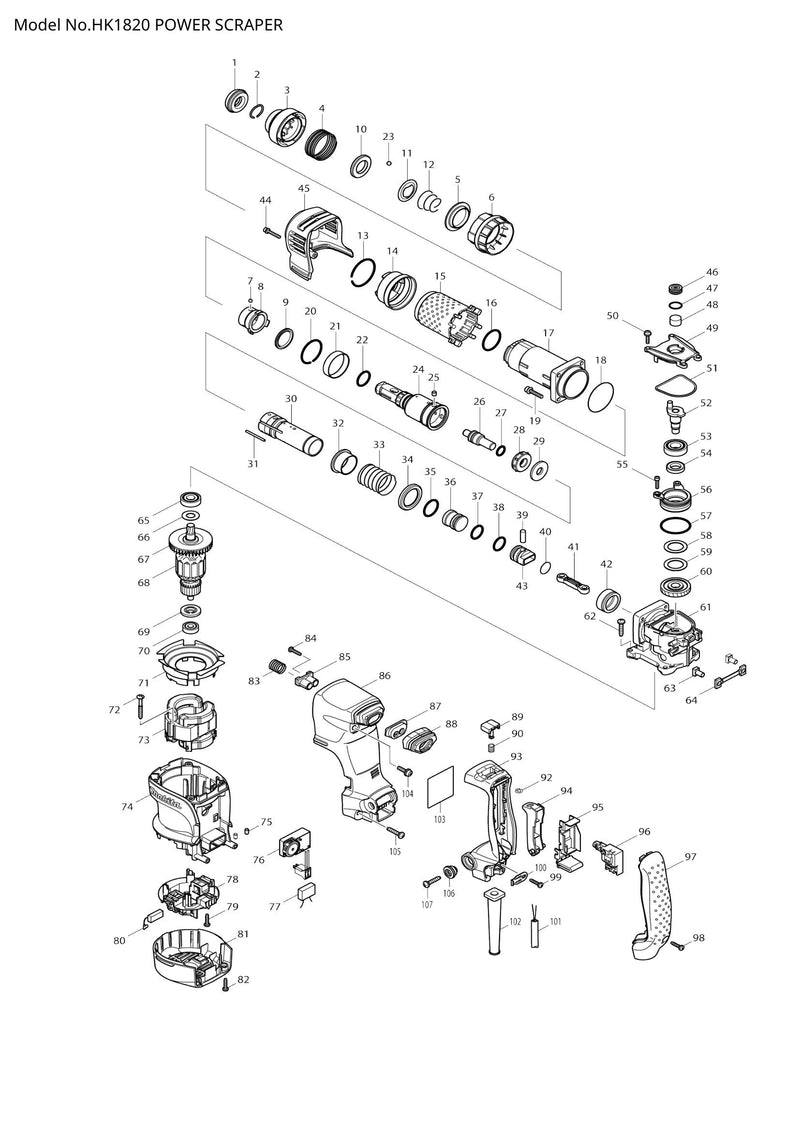

HK1820 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HK1820 exploded view

Explosionszeichnung – HK1820

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – CAP 38 (SKU: 286283-8)
  • Position 002 – RINGFEDER 19 (SKU: 233966-1)
  • Position 003 – Spannfutterabdeckung (SKU: 450275-5)
  • Position 004 – DRUCKFEDER 42 (SKU: 234039-3)
  • Position 005 – STAHLKUGELFÜHRUNG (SKU: 345874-5)
  • Position 006 – WECHSELRING (SKU: 450274-7)
  • Position 007 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 008 – RING 25 (SKU: 331796-5)
  • Position 009 – URETHANRING 26 (SKU: 262142-0)
  • Position 010 – RING 21 (SKU: 257288-5)
  • Position 011 – Führungsscheibe (Artikelnummer: 345873-7)
  • Position 012 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
  • Position 013 – RINGFEDER 43 (SKU: 231985-1)
  • Position 014 – Laufabdeckungshalterung (SKU: 450273-9)
  • Position 015 – FASSABDECKUNG (SKU: 424066-0)
  • Position 016 – O-RING 31 (SKU: 213465-9)
  • Position 018 – O-RING 48 (SKU: 213606-7)
  • Position 019 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 020 – RINGFEDER 37 (SKU: 233956-4)
  • Position 022 – O-RING 22.4 (Artikelnummer: 213008-7)
  • Position 023 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 024 – WERKZEUGHALTER (SKU: 324837-4)
  • Position 026 – SCHLAGBOLZEN (SKU: 324844-7)
  • Position 027 – O-RING 12 (SKU: 213128-7)
  • Position 028 – GUMMIRING 13 (SKU: 424065-2)
  • Position 029 – Unterlegscheibe 12 (Artikelnummer: 267363-9)
  • Position 032 – RING 29 (SKU: 331799-9)
  • Position 033 – DRUCKFEDER 32 (SKU: 234041-6)
  • Position 034 – Tellerscheibe 29 (SKU: 345872-9)
  • Position 036 – STRIKER (SKU: 324847-1)
  • Position 037 – O-RING 18 (SKU: 213283-5)
  • Position 038 – O-RING 18 (SKU: 213283-5)
  • Position 039 – PIN 7 (SKU: 256087-2)
  • Position 040 – O-RING 18 (SKU: 213262-3)
  • Position 041 – Pleuelstange (Artikelnummer: 450278-9)
  • Position 042 – HÜLSE 29 (SKU: 331797-3)
  • Position 043 – KOLBEN (SKU: 450298-3)
  • Position 044 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 045 – Kurbelgehäuseabdeckung (Artikelnummer: 450277-1)
  • Position 046 – FILTERKAPPE (SKU: 419988-7)
  • Position 047 – O-RING 16 (SKU: 213218-6)
  • Position 048 – FILTER (SKU: 443129-3)
  • Position 049 – KURBELKAPPE (SKU: 450276-3)
  • Position 050 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 051 – DICHTRING (SKU: 424067-8)
  • Position 052 – KURBELWELLE (SKU: 324845-5)
  • Position 053 – KUGELLAGER 6002LLU (SKU: 211232-6)
  • Position 054 – ÖLDICHTRING 15 (SKU: 213219-4)
  • Position 055 – Innensechskantschraube M4x16 (Artikelnummer: 265490-6)
  • Position 056 – LAGERGEHÄUSE (SKU: 318202-7)
  • Position 057 – O-RING 39 (SKU: 213513-4)
  • Position 058 – Unterlegscheibe 22 (Artikelnummer: 267126-3)
  • Position 059 – Unterlegscheibe 22 (Artikelnummer: 267126-3)
  • Position 060 – SCHRÄGZAHNRAD ​​36 (SKU: 226675-9)
  • Position 062 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 063 – FIX GUIDE (SKU: 331798-1)
  • Position 064 – DÄMPFERPLATTE (SKU: 424068-6)
  • Position 065 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 066 – Unterlegscheibe 12 (Artikelnummer: 253748-5)
  • Position 067 – FAN 60 (SKU: 241879-2)
  • Position 068 – ANKERBAUGRUPPE 220-240 V (SKU: 513743-0)
  • Position 069 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 070 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 071 – LEITERPLATTE (SKU: 450265-8)
  • Position 072 – Blechschraube 5x40 (Artikelnummer: 266211-9)
  • Position 073 – FELD 240 V (SKU: 625809-5)
  • Position 074 – MOTORGEHÄUSE (SKU: 450263-2)
  • Position 075 – Gummistift 4 (SKU: 263002-9)
  • Position 076 – CONTROLLER (SKU: 631793-4)
  • Position 077 – Rauschunterdrücker (Artikelnummer: 645200-1)
  • Position 078 – Bürstenhaltereinheit (SKU: 638577-1)
  • Position 079 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 081 – HINTERE ABDECKUNG (SKU: 450264-0)
  • Position 082 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 083 – DRUCKFEDER 14 (SKU: 234022-0)
  • Position 084 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 085 – FEDERFÜHRUNG (SKU: 450280-2)
  • Position 086 – GRIFFBASIS (SKU: 450272-1)
  • Position 087 – Staubschutzhalterung (SKU: 450279-7)
  • Position 088 – Staubschutz (Artikelnummer: 424069-4)
  • Position 089 – LOCK ON-TASTE (SKU: 450271-3)
  • Position 090 – DRUCKFEDER 8 (SKU: 234040-8)
  • Position 092 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 093 – DRÜCKERSET (Artikelnummer: 188495-8)
  • Position 094 – SCHALTHEBEL (SKU: 450269-0)
  • Position 095 – SCHALTERHALTER KOMPLETT (SKU: 158522-5)
  • Position 096 – SCHALTER TG71BS-1 (SKU: 650597-5)
  • Position 097 – GRIFFABDECKUNG (SKU: 450267-4)
  • Position 098 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 099 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 100 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 101 – NETZKABEL 1.0-2-5.0 (SKU: 665883-1)
  • Position 102 – CORD GUARD 10 (SKU: 682573-1)
  • Position 104 – Flachkopfschraube M5x20 (Artikelnummer: 911234-9)
  • Position 105 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 107 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 109 – O-RING 35 S (SKU: 213142-3)
