HM001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM001G exploded view

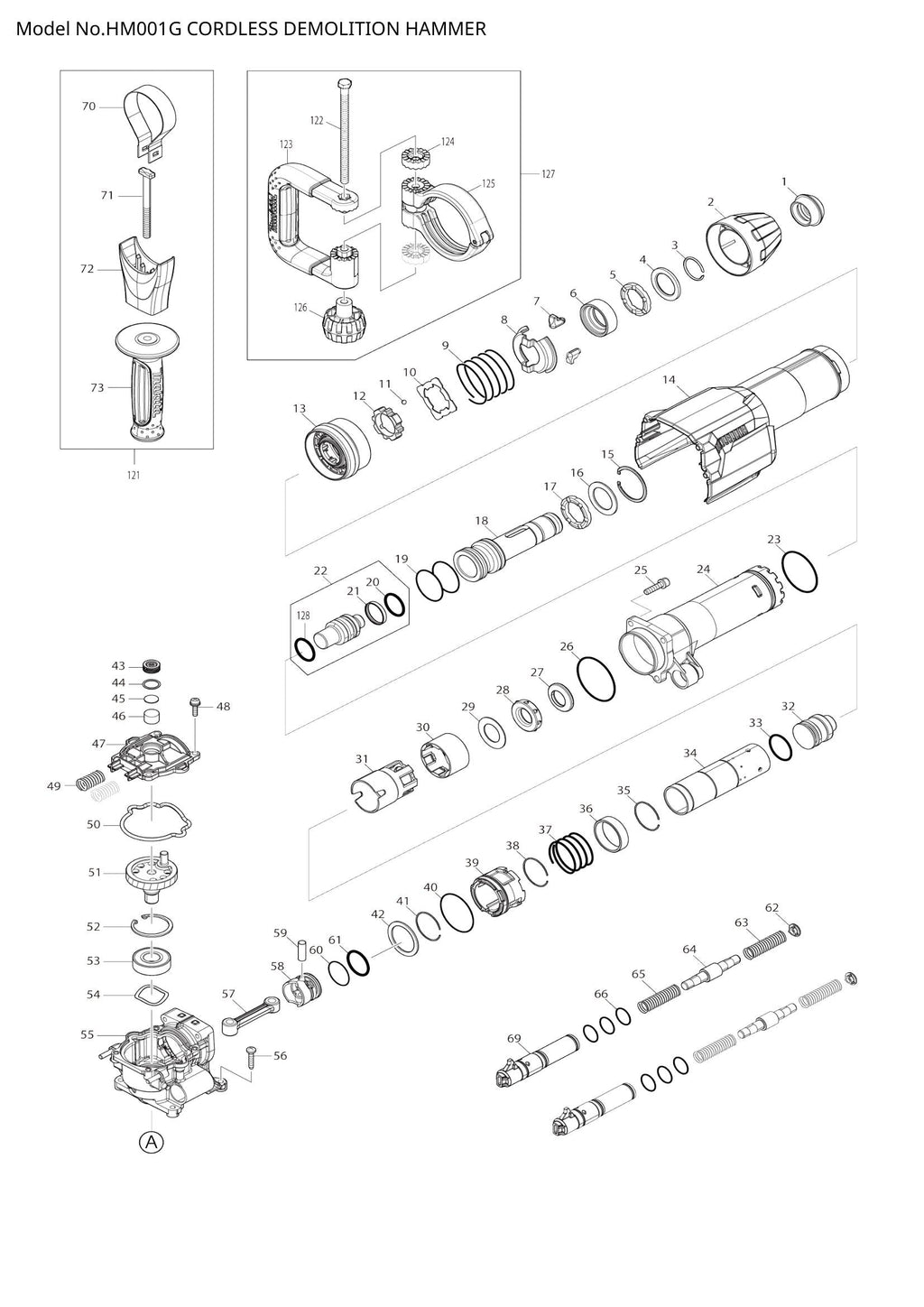

Explosionszeichnung – HM001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286287-0)
  • Position 002 – Spannfutterabdeckung (SKU: 451432-8)
  • Position 003 – RINGFEDER 25 (SKU: 231984-3)
  • Position 004 – Unterlegscheibe 28 (Artikelnummer: 267272-2)
  • Position 005 – GUMMIRING 28 (SKU: 424261-2)
  • Position 006 – Spannring (Artikelnummer: 331659-5)
  • Position 007 – WERKZEUGHALTER (SKU: 310108-5)
  • Position 008 – FEDERFÜHRUNG (SKU: 346677-0)
  • Position 009 – DRUCKFEDER 52 (SKU: 233387-7)
  • Position 010 – PLATTE (SKU: 346141-1)
  • Position 011 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 012 – Sicherungsring (Artikelnummer: 310145-9)
  • Position 013 – WECHSELRING (SKU: 451433-6)
  • Position 015 – Sicherungsring (INT) rund R- (SKU: 257960-9)
  • Position 016 – Unterlegscheibe 29 (Artikelnummer: 267273-0)
  • Position 017 – GUMMIRING 28 (SKU: 424261-2)
  • Position 018 – WERKZEUGHALTER (SKU: 327778-3)
  • Position 019 – O-RING 38 (SKU: 213789-3)
  • Position 020 – O-RING 23 (SKU: 213394-6)
  • Position 021 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 022 – SCHLAGBOLZENBAUGRUPPE (SKU: 136454-6)
  • Position 023 – O-RING 48 (SKU: 213286-9)
  • Position 024 – FASS (SKU: 312A51-0)
  • Position 025 – Innensechskantschraube M6X25 (Artikelnummer: 922341-3)
  • Position 026 – O-RING 53 (SKU: 213656-2)
  • Position 027 – RING 20 (SKU: 325732-1)
  • Position 028 – GUMMIRING 20 (SKU: 424245-0)
  • Position 029 – Unterlegscheibe 23 (Artikelnummer: 267407-5)
  • Position 030 – FÜHRUNGSRING (SKU: 451639-6)
  • Position 031 – Gleithülse (Artikelnummer: 412986-0)
  • Position 032 – STRIKER (SKU: 324388-7)
  • Position 033 – O-RING 24 (SKU: 213958-6)
  • Position 034 – ZYLINDER 32 (SKU: 327694-9)
  • Position 035 – RINGFEDER 34 (SKU: 233927-1)
  • Position 036 – RING 36 (SKU: 331660-0)
  • Position 037 – DRUCKFEDER 37 (SKU: 233407-7)
  • Position 038 – RINGFEDER 34 (SKU: 233927-1)
  • Position 039 – ZYLINDERFÜHRUNG (SKU: 318510-6)
  • Position 040 – O-RING 46 (SKU: 213611-4)
  • Position 041 – RINGFEDER 34 (SKU: 233927-1)
  • Position 042 – Unterlegscheibe 34 (Artikelnummer: 267079-6)
  • Position 046 – FILTER (SKU: 443129-3)
  • Position 047 – KURBELKAPPE (SKU: 412978-9)
  • Position 048 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 049 – DRUCKFEDER 12 (SKU: 234282-4)
  • Position 050 – DICHTRING (SKU: 422647-4)
  • Position 051 – KURBELWELLE 18,5 (SKU: 327693-1)
  • Position 052 – Sicherungsring R-40 (SKU: 962157-4)
  • Position 053 – KUGELLAGER 6203LLU (SKU: 211490-4)
  • Position 054 – Wellenscheibe 30 (Artikelnummer: 267825-7)
  • Position 055 – KURBELGEHÄUSEBAUGRUPPE (SKU: 136390-6)
  • Position 056 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 057 – Pleuelstange (Artikelnummer: 418350-3)
  • Position 058 – KOLBEN (SKU: 418349-8)
  • Position 059 – PIN 8 (SKU: 268104-6)
  • Position 060 – O-RING 26 (SKU: 213432-4)
  • Position 061 – O-RING 24 (SKU: 213958-6)
  • Position 062 – FEDERPLATTE A (SKU: 412984-4)
  • Position 063 – DRUCKFEDER 12 (SKU: 234134-9)
  • Position 065 – DRUCKFEDER 12 (SKU: 234134-9)
  • Position 069 – HALTER KOMPLETT (SKU: 140W77-2)
  • Position 070 – GRIFFFEDER 70 (SKU: 346140-3)
  • Position 071 – Vierkantschraube M8x95 (Artikelnummer: 266522-2)
  • Position 072 – SEITENGRIFFBASIS 60 (SKU: 418363-4)
  • Position 073 – GRIP 36 KOMPLETT (SKU: 158131-0)
  • Position 075 – KUGELLAGER 6201LLB (SKU: 211106-1)
  • Position 076 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 078 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 079 – Prallplatte (Artikelnummer: 412983-6)
  • Position 080 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 081 – STATOR (SKU: 629335-6)
  • Position 082 – CONTROLLER B (SKU: 620D76-1)
  • Position 083 – STOPPER (SKU: 687B69-9)
  • Position 084 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 085 – FÜHRUNGSEINHEIT (SKU: 632R64-0)
  • Position 086 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 087 – MOTORGEHÄUSE (SKU: 412982-8)
  • Position 088 – Schulterstift 4-6 (SKU: 256380-4)
  • Position 089 – BASIS (SKU: 412985-2)
  • Position 090 – TORSIONSFEDER 13 (SKU: 232643-2)
  • Position 091 – HEBEL KOMPLETT (SKU: 140W48-9)
  • Position 092 – Blechschraube 3x14 (Artikelnummer: 263046-9)
  • Position 093 – SENSORSCHALTKREIS (SKU: 620D75-3)
  • Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 096 – MOTORGEHÄUSEABDECKUNG KOMPLETT (SKU: 140W78-0)
  • Position 097 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 098 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 099 – GEHÄUSESATZ (SKU: 183R90-7)
  • Position 100 – DRUCKFEDER 8 (SKU: 232411-3)
  • Position 101 – LED-SCHALTUNG (SKU: 620549-0)
  • Position 102 – CONTROLLER (SKU: 620E09-2)
  • Position 103 – Polstergummi (Artikelnummer: 422642-4)
  • Position 104 – DRUCKFEDER 13 (SKU: 232650-5)
  • Position 105 – BATTERIEHALTER-SET (SKU: 183R85-0)
  • Position 106 – Stützplatte (Artikelnummer: 346039-2)
  • Position 107 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 108 – BATTERIEHALTER-SET (SKU: 183R85-0)
  • Position 109 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 110 – Blattfeder (SKU: 232152-1)
  • Position 111 – Abzugssperre (Artikelnummer: 412981-0)
  • Position 112 – SCHALTHEBEL (SKU: 412980-2)
  • Position 113 – DRUCKFEDER 5 (SKU: 232561-4)
  • Position 114 – SCHALTER C3JW-6B-PA (SKU: 651399-2)
  • Position 115 – GEHÄUSESATZ (SKU: 183R90-7)
  • Position 116 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 118 – XGT-LOGO-ETIKETT (SKU: 8012U4-2)
  • Position 119 – HM001G SERIENNR.-ETIKETT (SKU: 857Y00-9)
  • Position 120 – HM001G NAMENSSCHILD (SKU: 857X94-8)
  • Position 121 – GRIP 36 MONTAGE (SKU: 135332-7)
  • Position 128 – O-RING 24 (SKU: 213385-7)
