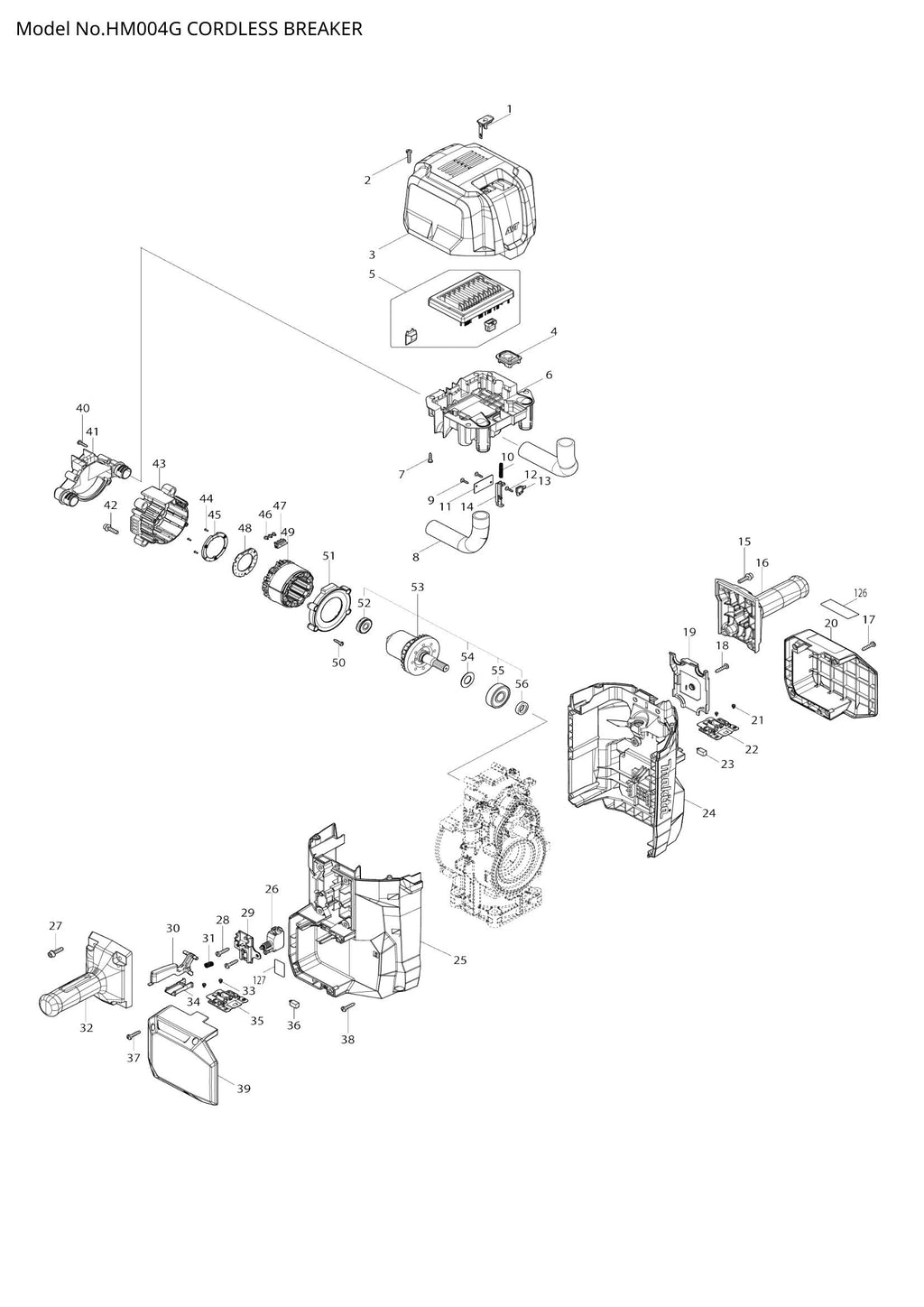

HM004G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM004G exploded view

Explosionszeichnung – HM004G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – KAPPE KOMPLETT (SKU: 140G30-2)
  • Position 002 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 003 – KOPFABDECKUNG (SKU: 413W53-2)
  • Position 004 – SCHALTKREIS KOMPLETT (SKU: 620M94-3)
  • Position 005 – CONTROLLER (SKU: 620M83-8)
  • Position 006 – CONTROLLER-ABDECKUNG (SKU: 413W57-4)
  • Position 007 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 008 – SCHLAUCH 23 (SKU: 245070-4)
  • Position 009 – Blechschraube 3x14 (Artikelnummer: 263046-9)
  • Position 010 – DRUCKFEDER 5 (SKU: 232833-7)
  • Position 011 – PLATTE (SKU: 347B99-9)
  • Position 012 – Blechschraube 3x14 (Artikelnummer: 263046-9)
  • Position 013 – SENSORSCHALTKREIS (SKU: 620M85-4)
  • Position 014 – HEBEL KOMPLETT (SKU: 141U69-2)
  • Position 015 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 016 – GRIFF B (SKU: 413W59-0)
  • Position 017 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 018 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 019 – GRIFFBASIS ABDECKUNG B (SKU: 413W61-3)
  • Position 020 – BATTERIEABDECKUNG B BAUGRUPPE (SKU: 137097-7)
  • Position 021 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 022 – TERMINALEINHEIT (SKU: 632T07-4)
  • Position 023 – LED-SCHALTUNG (SKU: 620H50-3)
  • Position 024 – GRIFFBASIS B-BAUGRUPPE (SKU: 137098-5)
  • Position 025 – GRIFFBASIS A BAUGRUPPE (SKU: 137094-3)
  • Position 026 – SCHALTER C3JW-CP (SKU: 650738-3)
  • Position 027 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 028 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 029 – SCHALTERABDECKUNG (SKU: 413W54-0)
  • Position 030 – SCHALTHEBEL (SKU: 413W60-5)
  • Position 031 – DRUCKFEDER 7 (SKU: 232834-5)
  • Position 032 – GRIFF A (SKU: 413W58-2)
  • Position 033 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 034 – SCHALTERFÜHRUNG (SKU: 455511-4)
  • Position 035 – TERMINALEINHEIT (SKU: 632T07-4)
  • Position 036 – LED-SCHALTUNG (SKU: 620H50-3)
  • Position 037 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 038 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 039 – BATTERIEABDECKUNG A BAUGRUPPE (SKU: 137096-9)
  • Position 040 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 041 – LUFTKANAL KOMPLETT (SKU: 141U70-7)
  • Position 042 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 043 – MOTORGEHÄUSE (SKU: 413W47-7)
  • Position 044 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 045 – STOPPER (SKU: 687B69-9)
  • Position 046 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 047 – FÜHRUNGSEINHEIT (SKU: 638A80-8)
  • Position 048 – CONTROLLER B (SKU: 620M84-6)
  • Position 049 – STATOR (SKU: 629C64-9)
  • Position 050 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 051 – BLECHPLATTE (SKU: 413W48-5)
  • Position 052 – KUGELLAGER 6200DDW (SKU: 210232-3)
  • Position 053 – ROTORBAUGRUPPE (SKU: 510600-3)
  • Position 054 – Unterlegscheibe 17 (Artikelnummer: 267487-1)
  • Position 055 – KUGELLAGER 6303LLU (SKU: 211152-4)
  • Position 056 – Verschlussschraube (Artikelnummer: 332129-7)
  • Position 057 – DRUCKFEDER 15 (SKU: 232832-9)
  • Position 058 – GETRIEBEABDECKUNG (SKU: 312E79-2)
  • Position 059 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 060 – Unterlegscheibe 18 (Artikelnummer: 267290-0)
  • Position 061 – NADELKÄFIG 1816 (SKU: 212099-5)
  • Position 062 – ZAHNRAD ​​KOMPLETT 21-52 (SKU: 227B17-2)
  • Position 063 – Unterlegscheibe 18 (Artikelnummer: 267290-0)
  • Position 064 – DICHTRING (SKU: 422B04-8)
  • Position 065 – KUGELLAGER 6307LLU (SKU: 211500-7)
  • Position 066 – SCHRÄGZAHNRAD ​​52_A (SKU: 227B16-4)
  • Position 067 – KUGELLAGER 2216LLB (SKU: 210234-9)
  • Position 068 – KURBELGEHÄUSE KOMPLETT (SKU: 141U68-4)
  • Position 069 – FEDERHALTER (SKU: 413W49-3)
  • Position 070 – DRUCKFEDER 12 (SKU: 232831-1)
  • Position 071 – DÄMPFER (SKU: 422B05-6)
  • Position 072 – DISTANZSTÜCK (Artikelnummer: 332131-0)
  • Position 073 – MITTLERE ABDECKUNG (SKU: 413W50-8)
  • Position 074 – KURBELWELLE (SKU: 327C96-7)
  • Position 075 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 076 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 077 – FILTERABDECKUNG (SKU: 413W46-9)
  • Position 078 – FILTER (SKU: 443127-7)
  • Position 079 – KURBELKAPPE (SKU: 413W45-1)
  • Position 080 – O-RING 124 (SKU: 213810-8)
  • Position 081 – Sicherungsring S-40 (SKU: 961156-3)
  • Position 082 – SCHLÜSSEL 5 (SKU: 254220-0)
  • Position 083 – KURBEL KOMPLETT (SKU: 142921-1)
  • Position 084 – Unterlegscheibe 50 (Artikelnummer: 267486-3)
  • Position 085 – KURBELGEHÄUSE KOMPLETT (SKU: 142952-0)
  • Position 086 – O-RING 135 (SKU: 213902-3)
  • Position 087 – Unterlegscheibe 50 (Artikelnummer: 267486-3)
  • Position 088 – Vorgelegewelle (Artikelnummer: 310619-0)
  • Position 089 – Pleuelstange komplett (Artikelnummer: 142922-9)
  • Position 090 – Pleuelstange (Artikelnummer: 455490-6)
  • Position 091 – KOLBEN (SKU: 455509-1)
  • Position 092 – PIN 15 C (SKU: 268328-4)
  • Position 093 – O-RING 55 (SKU: 213662-7)
  • Position 094 – O-RING 56 (SKU: 213799-0)
  • Position 095 – DISTANZSTÜCK 72 (Artikelnummer: 455492-2)
  • Position 097 – DISTANZSTÜCK 72 (Artikelnummer: 455492-2)
  • Position 098 – Zylinderlaufbuchse 66 (Artikelnummer: 332130-2)
  • Position 099 – O-RING 56 (SKU: 213799-0)
  • Position 100 – STRIKER (SKU: 326470-8)
  • Position 101 – DICHTRING A (SKU: 424666-6)
  • Position 102 – Innensechskantschraube M5x16 (Artikelnummer: 266071-9)
  • Position 103 – PLATTE (SKU: 346840-5)
  • Position 104 – KAPPE (SKU: 450347-6)
  • Position 105 – O-RING 24 (SKU: 213953-6)
  • Position 106 – FASS (SKU: 312E80-7)
  • Position 107 – Federscheibe 12 (Artikelnummer: 942301-9)
  • Position 108 – Innensechskantschraube M12x55 (Artikelnummer: 922677-0)
  • Position 109 – GUMMIRING 47 (SKU: 262174-7)
  • Position 110 – UNTERLEGSCHEIBE 42 (SKU: 332127-1)
  • Position 111 – O-RING 47 (SKU: 213798-2)
  • Position 112 – X-RING 47 (SKU: 213797-4)
  • Position 113 – SCHLAGBOLZEN (SKU: 326469-3)
  • Position 114 – O-RING 80 (SKU: 213757-6)
  • Position 115 – WERKZEUGHALTER 29 (SKU: 310616-6)
  • Position 116 – Federscheibe 12 (Artikelnummer: 942301-9)
  • Position 117 – Innensechskantschraube M12x45 (Artikelnummer: 265989-1)
  • Position 118 – DRUCKFEDER 12 (SKU: 233083-7)
  • Position 119 – Sicherungsring (Artikelnummer: 322560-5)
  • Position 120 – Werkzeughalterung (Artikelnummer: 322477-2)
  • Position 121 – PIN 4 (SKU: 256219-1)
  • Position 122 – WERKZEUGHALTER (SKU: 324236-0)
  • Position 124 – WERKZEUGHALTERWELLE (SKU: 324238-6)
  • Position 125 – Werkzeughalterbaugruppe (Artikelnummer: 135669-2)
  • Position 126 – HM004G NAMENSSCHILD (SKU: 8145E4-9)
  • Position 127 – HM004G SERIENNR.-ETIKETT (SKU: 8145E6-5)
