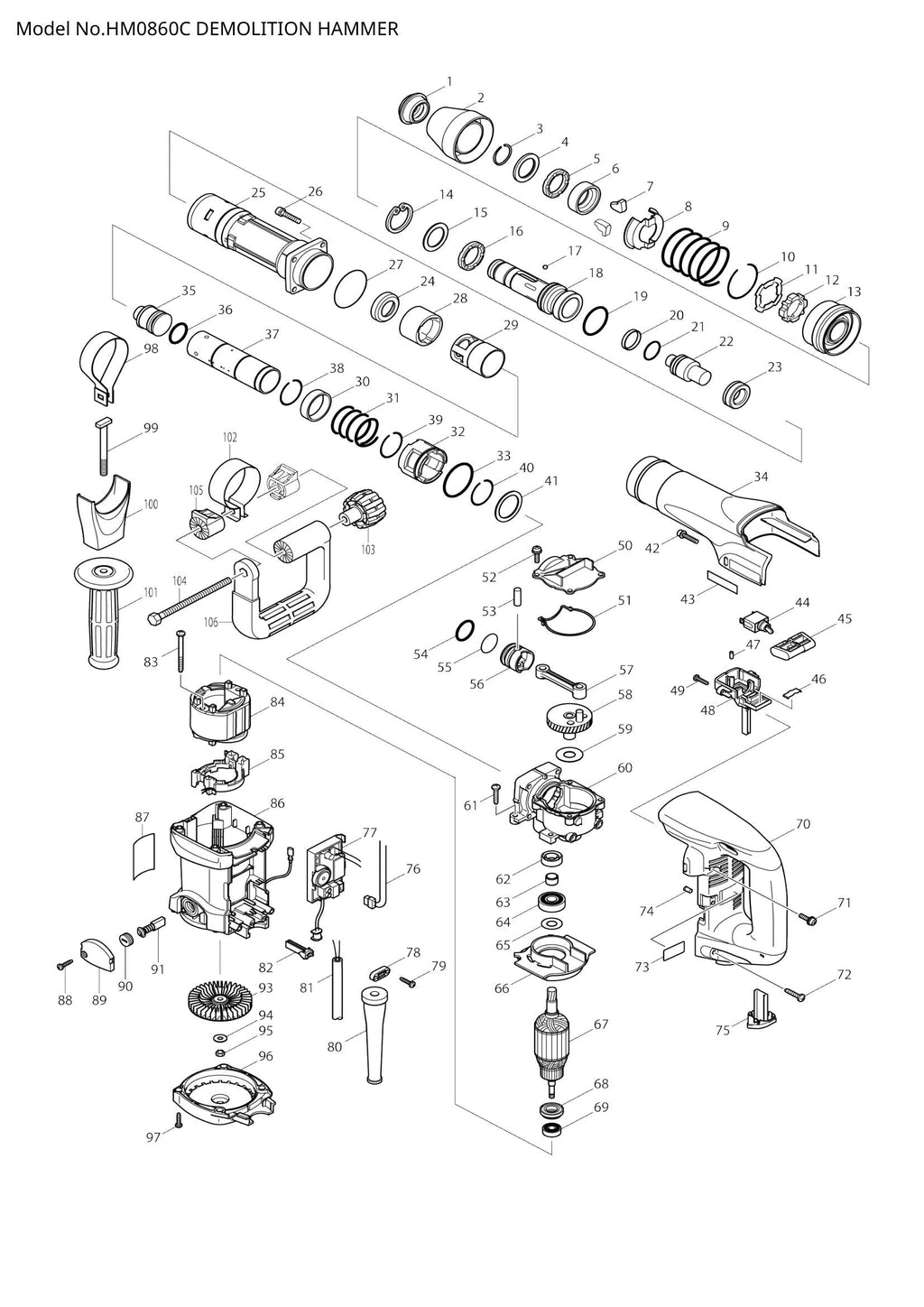

HM0860C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM0860C exploded view

Explosionszeichnung – HM0860C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286269-2)
  • Position 002 – Spannfutterabdeckung (SKU: 418351-1)
  • Position 003 – RINGFEDER 25 (SKU: 231984-3)
  • Position 004 – Unterlegscheibe 28 (Artikelnummer: 267272-2)
  • Position 006 – Spannring (Artikelnummer: 331659-5)
  • Position 007 – WERKZEUGHALTER (SKU: 310108-5)
  • Position 009 – DRUCKFEDER 52 (SKU: 233387-7)
  • Position 012 – Sicherungsring (Artikelnummer: 310145-9)
  • Position 013 – WECHSELRING (SKU: 418357-9)
  • Position 015 – Unterlegscheibe 29 (Artikelnummer: 267273-0)
  • Position 017 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 018 – WERKZEUGHALTER (SKU: 324387-9)
  • Position 019 – O-RING 38 (SKU: 213527-3)
  • Position 020 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 021 – O-RING 23 (SKU: 213394-6)
  • Position 022 – SCHLAGBOLZEN (SKU: 324389-5)
  • Position 023 – GUMMIRING 20 (SKU: 421852-0)
  • Position 024 – Tellerscheibe 23 (SKU: 267780-3)
  • Position 026 – Innensechskantschraube M6x30 (Artikelnummer: 922351-0)
  • Position 027 – O-RING 53 (SKU: 213656-2)
  • Position 030 – RING 36 (SKU: 331660-0)
  • Position 031 – DRUCKFEDER 37 (SKU: 233386-9)
  • Position 032 – ZYLINDERFÜHRUNG (SKU: 317719-7)
  • Position 033 – O-RING 46 (SKU: 213611-4)
  • Position 034 – Kurbelgehäuseabdeckung (Artikelnummer: 183719-7)
  • Position 035 – STRIKER (SKU: 324388-7)
  • Position 036 – O-RING 24 (SKU: 213958-6)
  • Position 037 – ZYLINDER 32 (SKU: 331658-7)
  • Position 038 – RINGFEDER 34 (SKU: 233927-1)
  • Position 039 – RINGFEDER 34 (SKU: 233927-1)
  • Position 040 – RINGFEDER 34 (SKU: 233927-1)
  • Position 041 – Unterlegscheibe 34 (Artikelnummer: 267079-6)
  • Position 042 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 043 – MAKITA LABEL (SKU: 819063-3)
  • Position 045 – SCHALTHEBEL (SKU: 418360-0)
  • Position 046 – Blattfeder (SKU: 232209-8)
  • Position 047 – Gummistift 4 (SKU: 263027-3)
  • Position 048 – SCHALTKASTEN (SKU: 418361-8)
  • Position 049 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 050 – KURBELKAPPE (SKU: 418358-7)
  • Position 051 – DICHTRING (SKU: 421851-2)
  • Position 052 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 053 – PIN 8 (SKU: 268104-6)
  • Position 054 – O-RING 24 (SKU: 213958-6)
  • Position 055 – O-RING 26 (SKU: 213432-4)
  • Position 056 – KOLBEN (SKU: 418349-8)
  • Position 057 – Pleuelstange (Artikelnummer: 418350-3)
  • Position 058 – KURBELWELLE KOMPLETT (SKU: 153676-3)
  • Position 059 – Unterlegscheibe 14 (Artikelnummer: 267166-1)
  • Position 060 – KURBELGEHÄUSE KOMPLETT (SKU: 153678-9)
  • Position 061 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 062 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 063 – HÜLSE 12 (SKU: 331596-3)
  • Position 064 – KUGELLAGER 6201LLU (SKU: 211137-0)
  • Position 065 – Unterlegscheibe 12 (Artikelnummer: 253759-0)
  • Position 066 – Prallplatte (Artikelnummer: 418355-3)
  • Position 067 – ANKERBAUGRUPPE 220-240 V (SKU: 513563-2)
  • Position 068 – ISOLATIONSSCHEIBE (SKU: 681650-6)
  • Position 069 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 070 – GRIFF (SKU: 418366-8)
  • Position 071 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 072 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 073 – HM0860C SERIENNR.-ETIKETT (SKU: 815954-6)
  • Position 074 – ACRYL-STIFT 5 (SKU: 416285-2)
  • Position 075 – GRIFFKAPPE (SKU: 418359-5)
  • Position 076 – FÜHRUNGSEINHEIT (SKU: 638294-3)
  • Position 077 – CONTROLLER (SKU: 631554-2)
  • Position 078 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 079 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 080 – CORD GUARD 10 (SKU: 682560-0)
  • Position 081 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 082 – FIXSTANGE (SKU: 418353-7)
  • Position 083 – Blechschraube 5x60 (Artikelnummer: 266044-2)
  • Position 084 – FELD 220-240 V (SKU: 634508-8)
  • Position 085 – UNTERSTÜTZUNG KOMPLETT (SKU: 638293-5)
  • Position 086 – MOTORGEHÄUSE KOMPLETT (SKU: 153677-1)
  • Position 087 – NAMENSSCHILD HM0860C (SKU: 850965-4)
  • Position 088 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 089 – Bürstenhalterabdeckung (SKU: 418362-6)
  • Position 093 – Lüfter 76 Baugruppe (Artikelnummer: 135058-1)
  • Position 094 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
  • Position 095 – SECHSKANTMUTTER M6 (Artikelnummer: 931303-0)
  • Position 096 – HINTERE ABDECKUNG (SKU: 418354-5)
  • Position 097 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 098 – GRIFFFEDER 60 (SKU: 345361-4)
  • Position 100 – SEITENGRIFFBASIS 60 (SKU: 418363-4)
  • Position 101 – GRIP 36 KOMPLETT (SKU: 152554-4)
