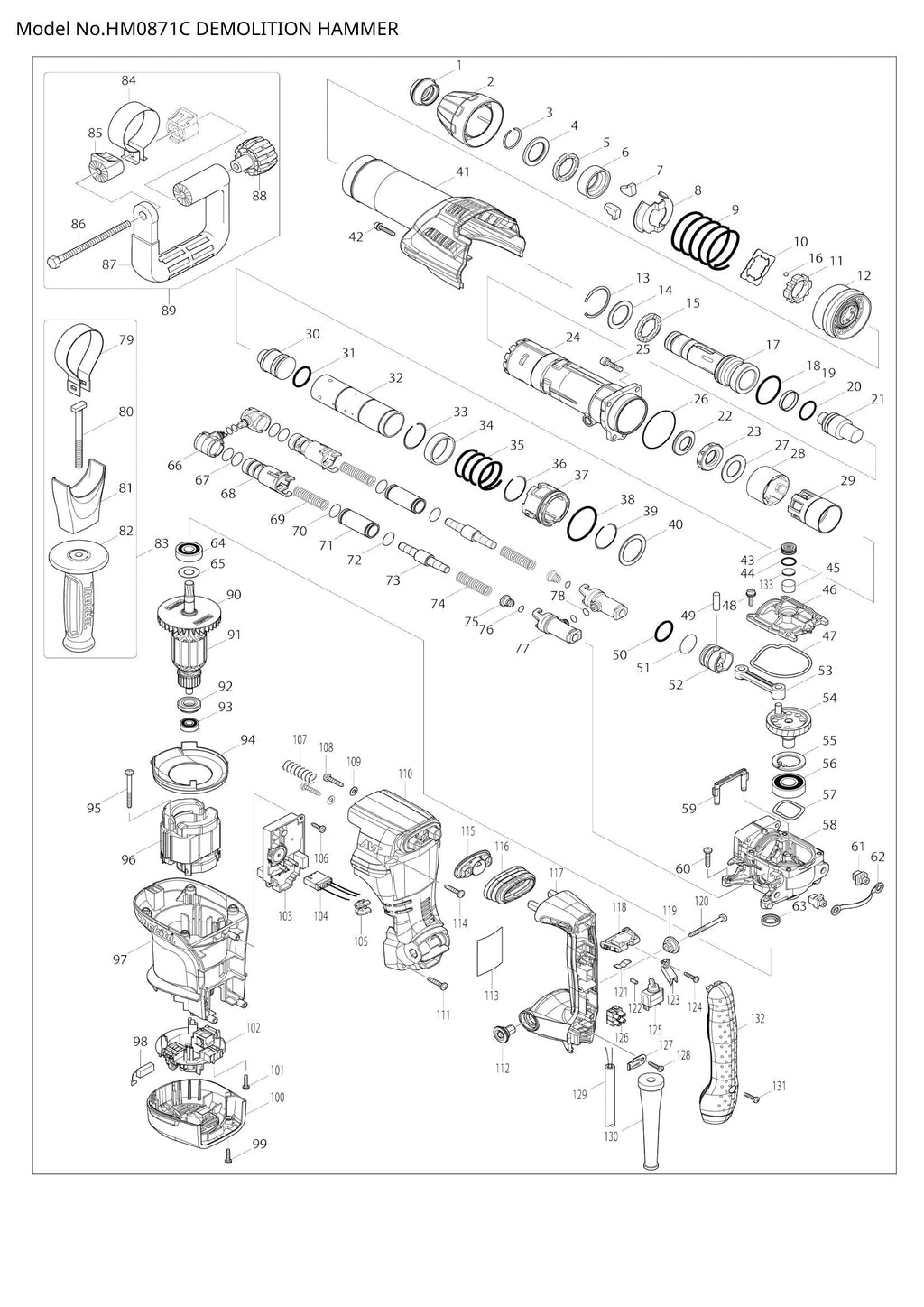

HM0871C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM0871C exploded view

Explosionszeichnung – HM0871C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286287-0)
  • Position 002 – Spannfutterabdeckung (SKU: 451432-8)
  • Position 003 – RINGFEDER 25 (SKU: 231984-3)
  • Position 004 – Unterlegscheibe 28 (Artikelnummer: 267272-2)
  • Position 005 – GUMMIRING 28 (SKU: 424261-2)
  • Position 006 – Spannring (Artikelnummer: 331659-5)
  • Position 007 – WERKZEUGHALTER (SKU: 310108-5)
  • Position 009 – DRUCKFEDER 52 (SKU: 233387-7)
  • Position 010 – PLATTE (SKU: 346141-1)
  • Position 011 – SICHERUNGSRING (SKU: 310145-9)
  • Position 012 – WECHSELRING (SKU: 451433-6)
  • Position 013 – Sicherungsring (INT) rund R- (SKU: 257960-9)
  • Position 014 – Unterlegscheibe 29 (Artikelnummer: 267273-0)
  • Position 015 – GUMMIRING 28 (SKU: 424261-2)
  • Position 016 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 017 – WERKZEUGHALTER (SKU: 324387-9)
  • Position 018 – O-RING 38 (SKU: 213527-3)
  • Position 019 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 020 – O-RING 23 (SKU: 213394-6)
  • Position 021 – SCHLAGBOLZEN (SKU: 324389-5)
  • Position 022 – RING 20 (SKU: 325732-1)
  • Position 023 – GUMMIRING 20 (SKU: 424245-0)
  • Position 024 – FASS (SKU: 318511-4)
  • Position 025 – Innensechskantschraube M6X25 (Artikelnummer: 922341-3)
  • Position 026 – O-RING 53 (SKU: 213656-2)
  • Position 027 – Unterlegscheibe 23 (Artikelnummer: 267407-5)
  • Position 028 – FÜHRUNGSRING (SKU: 451639-6)
  • Position 029 – Gleithülse (Artikelnummer: 450098-1)
  • Position 030 – STRIKER (SKU: 324388-7)
  • Position 031 – O-RING 24 (SKU: 213958-6)
  • Position 032 – ZYLINDER 32 (SKU: 331658-7)
  • Position 033 – RINGFEDER 34 (SKU: 233927-1)
  • Position 034 – RING 36 (SKU: 331660-0)
  • Position 035 – DRUCKFEDER 37 (SKU: 233386-9)
  • Position 036 – RINGFEDER 34 (SKU: 233927-1)
  • Position 037 – ZYLINDERFÜHRUNG (SKU: 318510-6)
  • Position 038 – O-RING 46 (SKU: 213611-4)
  • Position 039 – RINGFEDER 34 (SKU: 233927-1)
  • Position 040 – Unterlegscheibe 34 (Artikelnummer: 267079-6)
  • Position 041 – GEHÄUSEABDECKUNG (SKU: 451443-3)
  • Position 043 – FILTERKAPPE (SKU: 419988-7)
  • Position 045 – FILTER (SKU: 443129-3)
  • Position 046 – KURBELKAPPE (SKU: 451434-4)
  • Position 047 – DICHTRING (SKU: 424244-2)
  • Position 048 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 049 – PIN 8 (SKU: 268104-6)
  • Position 050 – O-RING 24 (SKU: 213958-6)
  • Position 051 – O-RING 26 (SKU: 213432-4)
  • Position 052 – KOLBEN (SKU: 418349-8)
  • Position 053 – Pleuelstange (Artikelnummer: 418350-3)
  • Position 054 – KURBELWELLE 17,5 (SKU: 325734-7)
  • Position 055 – Sicherungsring R-40 (SKU: 962157-4)
  • Position 057 – Wellenscheibe 30 (SKU: 267825-7)
  • Position 058 – KURBELGEHÄUSE KOMPLETT (SKU: 140204-3)
  • Position 059 – LUFTROHR (SKU: 451429-7)
  • Position 060 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 061 – FIX GUIDE (SKU: 419008-7)
  • Position 062 – Kissenplatte (Artikelnummer: 423400-1)
  • Position 064 – KUGELLAGER 6201LLB (SKU: 211106-1)
  • Position 065 – Unterlegscheibe 12 (Artikelnummer: 253759-0)
  • Position 067 – O-RING 18 (SKU: 213275-4)
  • Position 068 – ROHRHALTER B (SKU: 451436-0)
  • Position 069 – DRUCKFEDER 12 (SKU: 234134-9)
  • Position 070 – O-RING 18 (SKU: 213275-4)
  • Position 071 – ROHR 16 (SKU: 324572-4)
  • Position 072 – O-RING 18 (SKU: 213275-4)
  • Position 073 – GEGENGEWICHT (SKU: 325733-9)
  • Position 074 – DRUCKFEDER 12 (SKU: 234134-9)
  • Position 075 – FEDERFÜHRUNG (SKU: 419011-8)
  • Position 076 – O-RING 8 (SKU: 213030-4)
  • Position 077 – ROHRHALTER A (SKU: 451435-2)
  • Position 078 – O-RING 8 (SKU: 213030-4)
  • Position 079 – GRIFFFEDER 70 (SKU: 346140-3)
  • Position 080 – Vierkantschraube M8x95 (Artikelnummer: 266522-2)
  • Position 081 – SEITENGRIFFBASIS 60 (SKU: 418363-4)
  • Position 082 – GRIP 36 KOMPLETT (SKU: 158131-0)
  • Position 083 – GRIP 36 MONTAGE (SKU: 135332-7)
  • Position 090 – FAN 76 (SKU: 240119-5)
  • Position 091 – ANKERBAUGRUPPE 220-240V (SKU: 513793-5)
  • Position 092 – ISOLATIONSSCHEIBE (SKU: 681650-6)
  • Position 093 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 094 – LEITERPLATTE (SKU: 451438-6)
  • Position 095 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 096 – FELD 240 V (SKU: 625764-1)
  • Position 097 – MOTORGEHÄUSE (SKU: 451423-9)
  • Position 099 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 100 – HINTERE ABDECKUNG (SKU: 451442-5)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 102 – Bürstenhaltereinheit (SKU: 638674-3)
  • Position 103 – CONTROLLER (SKU: 631932-6)
  • Position 104 – FÜHRUNGSEINHEIT (SKU: 638675-1)
  • Position 105 – LINSE (SKU: 451428-9)
  • Position 107 – DRUCKFEDER 11 (SKU: 233434-4)
  • Position 108 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 109 – Unterlegscheibe 5 (Artikelnummer: 267066-5)
  • Position 110 – GRIFFBASIS (SKU: 451447-5)
  • Position 111 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 112 – Griffhalterung (Artikelnummer: 451431-0)
  • Position 114 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 115 – Staubschutzhalterung (SKU: 451437-8)
  • Position 116 – Staubschutz (Artikelnummer: 424247-6)
  • Position 117 – GRIFF KOMPLETT (SKU: 140205-1)
  • Position 118 – Schiebehebel (Artikelnummer: 451439-4)
  • Position 119 – SCHULTERÄRMEL 6 (SKU: 450352-3)
  • Position 120 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 121 – Blattfeder (Artikelnummer: 232209-8)
  • Position 122 – Gummistift 4 (SKU: 263027-3)
  • Position 123 – SCHALTHEBEL (SKU: 451427-1)
  • Position 124 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 127 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 128 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 129 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 130 – CORD GUARD 10 (SKU: 682560-0)
  • Position 131 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 132 – GRIFFABDECKUNG (SKU: 451445-9)
  • Position 133 – GUMMIPLATTE (SKU: 423411-6)
