HM1101C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM1101C exploded view

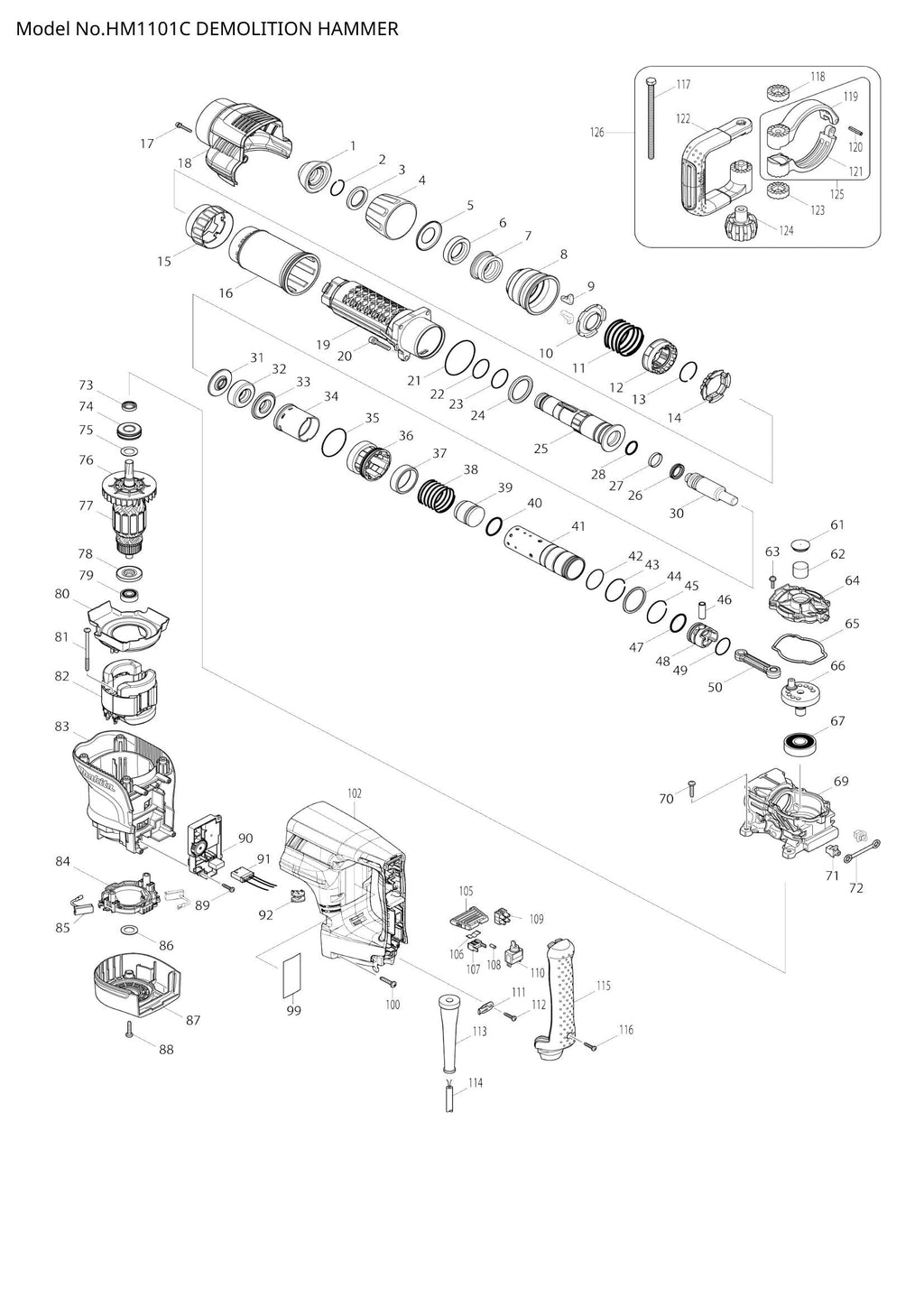

Explosionszeichnung – HM1101C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286285-4)
  • Position 002 – RINGFEDER 25 (SKU: 233948-3)
  • Position 003 – RING 28 (SKU: 257308-5)
  • Position 004 – Spannfutterabdeckung (SKU: 450064-8)
  • Position 005 – Tellerscheibe 28 (SKU: 346247-5)
  • Position 006 – GUMMIRING 28 (SKU: 262161-6)
  • Position 007 – Spannring (Artikelnummer: 324752-2)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 451836-4)
  • Position 009 – WERKZEUGHALTER (SKU: 310178-4)
  • Position 010 – FEDERFÜHRUNG (SKU: 345804-6)
  • Position 011 – DRUCKFEDER 47 (SKU: 234180-2)
  • Position 012 – WECHSELRING (SKU: 313193-7)
  • Position 013 – RINGFEDER 33 (SKU: 233982-3)
  • Position 014 – SICHERUNGSRING (SKU: 325904-8)
  • Position 015 – WECHSELRINGABDECKUNG (SKU: 451842-9)
  • Position 016 – FASSABDECKUNG (SKU: 451835-6)
  • Position 017 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 018 – Kurbelgehäuseabdeckung (Artikelnummer: 451849-5)
  • Position 019 – LAUF KOMPLETT (SKU: 140411-8)
  • Position 020 – Innensechskantschraube M6X30 (Artikelnummer: 922353-6)
  • Position 021 – O-RING 60 (SKU: 213654-6)
  • Position 022 – O-RING 32 (SKU: 213492-6)
  • Position 023 – O-RING 32 (SKU: 213492-6)
  • Position 024 – GUMMIRING 36 (SKU: 262135-7)
  • Position 025 – WERKZEUGHALTER (SKU: 325901-4)
  • Position 026 – X-RING 18 (SKU: 213281-9)
  • Position 027 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 028 – O-RING 20 (SKU: 213317-4)
  • Position 030 – SCHLAGBOLZEN (SKU: 325902-2)
  • Position 031 – KRAGENÄRMEL 19 (SKU: 325903-0)
  • Position 032 – GUMMIRING 20 (SKU: 422053-3)
  • Position 033 – Kragenärmel 19 (Artikelnummer: 325903-0)
  • Position 034 – Gleithülse (Artikelnummer: 412096-3)
  • Position 035 – O-RING 48 (SKU: 213606-7)
  • Position 036 – ZYLINDERFÜHRUNG (SKU: 318604-7)
  • Position 037 – RING 39 (SKU: 313194-5)
  • Position 038 – DRUCKFEDER 40 (SKU: 234178-9)
  • Position 039 – STRIKER (SKU: 325905-6)
  • Position 040 – O-RING 27 (SKU: 213536-2)
  • Position 041 – ZYLINDER 35 (SKU: 331892-9)
  • Position 042 – O-RING 34 (SKU: 213458-6)
  • Position 043 – RINGFEDER 38 (SKU: 233981-5)
  • Position 044 – Unterlegscheibe 40 (Artikelnummer: 267423-7)
  • Position 045 – RINGFEDER 38 (SKU: 233981-5)
  • Position 046 – ROHR 10 (SKU: 331911-1)
  • Position 047 – O-RING 27 (SKU: 213536-2)
  • Position 048 – KOLBEN (SKU: 451833-0)
  • Position 049 – O-RING 28 (SKU: 213415-4)
  • Position 050 – Pleuelstange (Artikelnummer: 451834-8)
  • Position 061 – FILTERKAPPE (SKU: 424311-3)
  • Position 062 – FILTER (SKU: 443127-7)
  • Position 063 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 064 – KURBELKAPPE (SKU: 451838-0)
  • Position 065 – DICHTRING (SKU: 424312-1)
  • Position 066 – KURBELWELLE (SKU: 325899-5)
  • Position 067 – KUGELLAGER 6303LLU (SKU: 211279-0)
  • Position 069 – KURBELGEHÄUSE KOMPLETT (SKU: 140408-7)
  • Position 070 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 071 – FIX GUIDE (SKU: 419008-7)
  • Position 072 – Kissenplatte (Artikelnummer: 423345-3)
  • Position 073 – ÖLDICHTRING 12 (SKU: 213133-4)
  • Position 074 – KUGELLAGER 6202LLU (SKU: 211295-2)
  • Position 075 – Unterlegscheibe 15 (Artikelnummer: 267215-4)
  • Position 076 – FAN 80 (SKU: 241908-1)
  • Position 077 – ANKERBAUGRUPPE 220-240V (SKU: 517858-5)
  • Position 078 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 079 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 080 – Prallplatte (Artikelnummer: 451837-2)
  • Position 081 – Blechschraube 5x80 (Artikelnummer: 266568-8)
  • Position 082 – FELD 220-240 V (SKU: 623418-4)
  • Position 083 – MOTORGEHÄUSE (SKU: 451840-3)
  • Position 084 – Bürstenhaltereinheit (SKU: 638700-8)
  • Position 086 – Unterlegscheibe 15 (Artikelnummer: 267215-4)
  • Position 087 – HINTERE ABDECKUNG (SKU: 451839-8)
  • Position 088 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 090 – CONTROLLER (SKU: 631966-9)
  • Position 091 – FÜHRUNGSEINHEIT (SKU: 638718-9)
  • Position 092 – LINSE (SKU: 450240-4)
  • Position 100 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 102 – GRIFF KOMPLETT (SKU: 140410-0)
  • Position 105 – Schiebehebel (Artikelnummer: 450897-1)
  • Position 106 – Blattfeder (SKU: 232209-8)
  • Position 107 – Hebelstopper (Artikelnummer: 450891-3)
  • Position 108 – Gummistift 4 (SKU: 263027-3)
  • Position 109 – Klemmenblock 2P (SKU: 654531-7)
  • Position 111 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 112 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 113 – CORD GUARD 10 (SKU: 682560-0)
  • Position 114 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 115 – GRIFFABDECKUNG (SKU: 451841-1)
  • Position 116 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 117 – SECHSKANTSCHRAUBE M8X150 (SKU: 265439-6)
  • Position 118 – SEITENGRIFFNOCKE (SKU: 417002-3)
  • Position 119 – SEITENGRIFFBASIS 68A (SKU: 317282-0)
  • Position 120 – Federstift 5-24 (SKU: 951166-8)
  • Position 121 – SEITENGRIFFBASIS 68B (SKU: 317283-8)
  • Position 122 – SEITENGRIFF (SKU: 417003-1)
  • Position 123 – SEITENGRIFFNOCKE (SKU: 417002-3)
  • Position 124 – FLÜGELMUTTER M8 (SKU: 252640-2)
  • Position 125 – SEITENGRIFF 68 KOMPLETT (SKU: 151769-0)
  • Position 126 – SEITENGRIFF 68 BAUGRUPPE (SKU: 134890-0)
