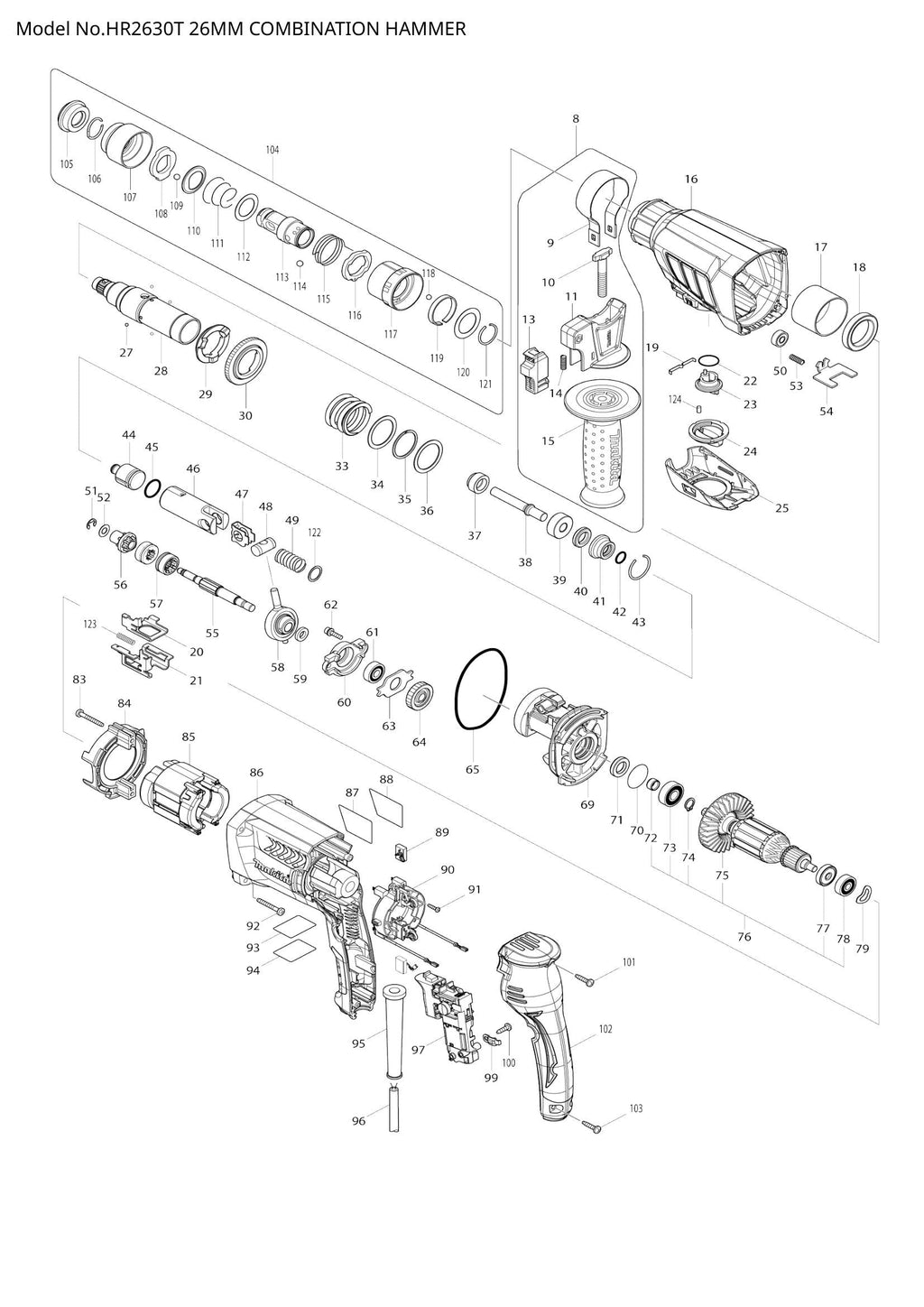

HR2630T exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR2630T exploded view

Explosionszeichnung – HR2630T

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 009 – GRIFFFEDER 50 (SKU: 346181-9)
  • Position 010 – Vierkantschraube M8x50 (Artikelnummer: 266349-0)
  • Position 011 – GRIFFBASIS (SKU: 451539-0)
  • Position 013 – Verriegelungsknopf komplett (Artikelnummer: 141765-6)
  • Position 014 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 015 – GRIP 36 KOMPLETT (SKU: 154935-8)
  • Position 016 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 142971-6)
  • Position 017 – Becherhülse (SKU: 331890-3)
  • Position 018 – KUGELLAGER 6806LLU (SKU: 211294-4)
  • Position 019 – Blattfeder (Artikelnummer: 232286-0)
  • Position 020 – WECHSELPLATTE B (SKU: 346833-2)
  • Position 021 – WECHSELPLATTE A (SKU: 346832-4)
  • Position 022 – O-RING 17 (SKU: 213278-8)
  • Position 023 – SCHALTHEBEL (SKU: 455392-6)
  • Position 024 – SCHALTHEBELKAPPE (SKU: 455394-2)
  • Position 025 – SCHALTHEBELABDECKUNG (SKU: 455391-8)
  • Position 028 – Werkzeughalterführung komplett (Artikelnummer: 140266-1)
  • Position 029 – Antriebsflansch (Artikelnummer: 332139-4)
  • Position 030 – STIRNRAD 51 (SKU: 227360-7)
  • Position 033 – DRUCKFEDER 31 (SKU: 234148-8)
  • Position 034 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
  • Position 035 – SPIRO-SICHERUNGSSCHEIBE 30 (SKU: 257932-4)
  • Position 036 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
  • Position 037 – HÜLSE 9B (SKU: 325783-4)
  • Position 038 – SCHLAGBOLZEN B (SKU: 325791-5)
  • Position 039 – RING 10B (SKU: 325795-7)
  • Position 040 – DÄMPFERRING 12 (SKU: 424267-0)
  • Position 041 – O-RING FALL A (SKU: 325798-1)
  • Position 042 – O-RING 9 (SKU: 213073-6)
  • Position 043 – RINGFEDER 28 (SKU: 233979-2)
  • Position 044 – STRIKER (SKU: 325784-2)
  • Position 045 – O-RING 17,5 (SKU: 213258-4)
  • Position 046 – KOLBENZYLINDER (SKU: 310345-1)
  • Position 047 – FÜHRUNGSPLATTE (SKU: 346036-8)
  • Position 048 – KOLBENGELENK (SKU: 324215-8)
  • Position 049 – DRUCKFEDER 14 (SKU: 234098-7)
  • Position 050 – KUGELLAGER 606ZZ (SKU: 210028-2)
  • Position 051 – STOP RING EXT U-6 (SKU: 257336-0)
  • Position 052 – Unterlegscheibe 7 (Artikelnummer: 253186-1)
  • Position 053 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 054 – SCHLOSSPLATTE (SKU: 346831-6)
  • Position 055 – NOCKENWELLE (SKU: 326448-1)
  • Position 056 – STIRNRAD 10 (SKU: 227359-2)
  • Position 059 – RING 8 (SKU: 257321-3)
  • Position 060 – LAGERGEHÄUSE (SKU: 310344-3)
  • Position 062 – Innensechskantschraube M4x16 (Artikelnummer: 266437-3)
  • Position 063 – LAGERHALTER (SKU: 285735-6)
  • Position 064 – SCHRÄGZAHNRAD ​​26 (SKU: 227719-8)
  • Position 065 – O-RING 68 (SKU: 213728-3)
  • Position 069 – INNENGEHÄUSE KOMPLETT (SKU: 141572-7)
  • Position 070 – O-RING 26 (SKU: 213407-3)
  • Position 071 – ÖLDICHTRING 12 (SKU: 213678-2)
  • Position 073 – KUGELLAGER 6000LLB (SKU: 211097-6)
  • Position 074 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 075 – FAN 65 (SKU: 240121-8)
  • Position 076 – ANKERBAUGRUPPE 240 V (SKU: 515359-7)
  • Position 077 – ISOLATIONSSCHEIBE (SKU: 681652-2)
  • Position 078 – KUGELLAGER 627DDW (SKU: 210023-2)
  • Position 079 – Wellenscheibe 15 (SKU: 267804-5)
  • Position 084 – LEITERPLATTE (SKU: 451527-7)
  • Position 086 – MOTORGEHÄUSE (SKU: 451536-6)
  • Position 087 – HR2630T TYPENSCHILD (SKU: 850M38-1)
  • Position 090 – Bürstenhaltereinheit (SKU: 638655-7)
  • Position 091 – Blechschraube 3x12 (Artikelnummer: 266556-5)
  • Position 093 – HR2630T SERIENNR.-ETIKETT (SKU: 850M42-0)
  • Position 095 – CORD GUARD 10 (SKU: 682566-8)
  • Position 097 – SCHALTER TG853TB-1 (SKU: 650626-4)
  • Position 099 – Zugentlastung (Artikelnummer: 687682-1)
  • Position 102 – GRIFFABDECKUNG (SKU: 451528-5)
  • Position 104 – WERKZEUGHALTER-SET (Artikelnummer: 194080-7)
  • Position 105 – CAP 35 (SKU: 286263-4)
  • Position 106 – RINGFEDER 19 (SKU: 233940-9)
  • Position 107 – Spannfutterabdeckung (SKU: 418217-5)
  • Position 108 – STOPPER (SKU: 345333-9)
  • Position 109 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 110 – Führungsscheibe (Artikelnummer: 345187-4)
  • Position 111 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
  • Position 112 – Unterlegscheibe 21 (Artikelnummer: 267279-8)
  • Position 113 – WERKZEUGHALTER (SKU: 324355-2)
  • Position 115 – TORSIONSFEDER 31 (SKU: 231669-1)
  • Position 116 – WECHSELRING (SKU: 345334-7)
  • Position 117 – WECHSELABDECKUNG (SKU: 418218-3)
  • Position 118 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 119 – Blattfeder (Artikelnummer: 345335-5)
  • Position 120 – Unterlegscheibe 24 (Artikelnummer: 267270-6)
  • Position 121 – RINGFEDER 21 (SKU: 233924-7)
  • Position 122 – Unterlegscheibe 14 (Artikelnummer: 267447-3)
  • Position 123 – DRUCKFEDER 5 (SKU: 234343-0)
  • Position 124 – Gummistift 6 (SKU: 263005-3)
