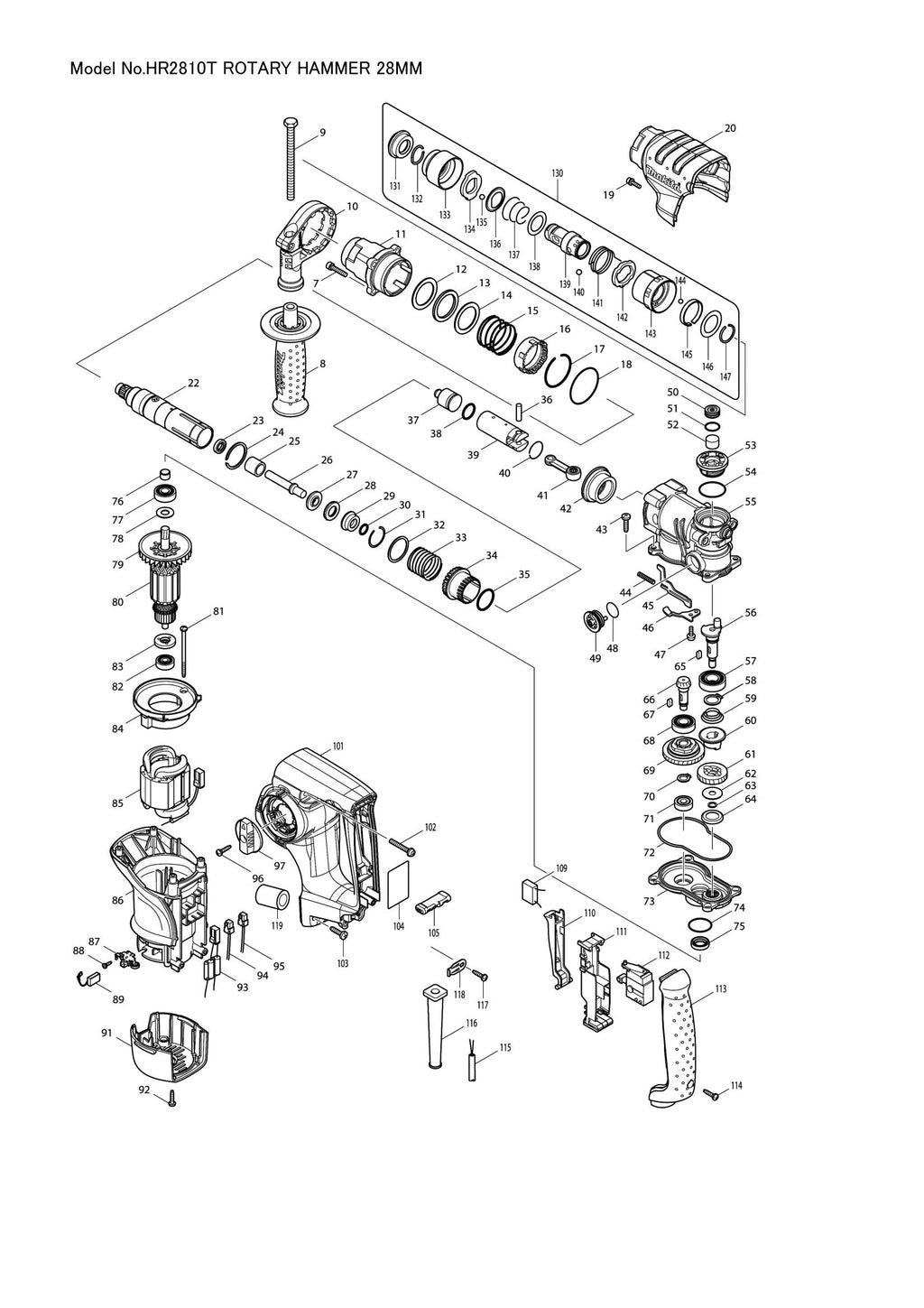

Explosionszeichnung – HR2810T

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 009 – SECHSKANTSCHRAUBE M8X110 (SKU: 921919-9)
  • Position 010 – GRIP BASE 20 (SKU: 419975-6)
  • Position 011 – LAUF KOMPLETT (SKU: 158288-7)
  • Position 012 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
  • Position 013 – URETHANRING 31 (SKU: 262133-1)
  • Position 014 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
  • Position 015 – DRUCKFEDER 37 (SKU: 234020-4)
  • Position 016 – Verriegelungshülse (SKU: 419986-1)
  • Position 017 – RINGFEDER 41 (SKU: 233952-2)
  • Position 018 – O-RING 46 (SKU: 213620-3)
  • Position 020 – Kurbelgehäuseabdeckung (Artikelnummer: 419984-5)
  • Position 024 – Sicherungsring (Artikelnummer: 961140-8)
  • Position 025 – HÜLSE 9 (SKU: 331769-8)
  • Position 026 – SCHLAGBOLZEN (SKU: 324796-2)
  • Position 027 – RING 10 (SKU: 324402-9)
  • Position 028 – DÄMPFERRING 13 (Artikelnummer: 421955-0)
  • Position 029 – O-RING-GEHÄUSE (SKU: 324216-6)
  • Position 030 – O-RING 9 (SKU: 213073-6)
  • Position 031 – RINGFEDER 28 (SKU: 233917-4)
  • Position 032 – Unterlegscheibe 29 (Artikelnummer: 267105-1)
  • Position 033 – DRUCKFEDER 30 (SKU: 234021-2)
  • Position 034 – Antriebshülse (Artikelnummer: 331770-3)
  • Position 035 – O-RING 26 (SKU: 213435-8)
  • Position 036 – PIN 6 (SKU: 256099-5)
  • Position 037 – STRIKER (SKU: 324733-6)
  • Position 038 – O-RING 16 (SKU: 213227-5)
  • Position 039 – KOLBENZYLINDER (SKU: 331776-1)
  • Position 040 – RINGFEDER 21 (SKU: 233954-8)
  • Position 042 – Spiralkegelrad 31 (Artikelnummer: 227532-4)
  • Position 043 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 044 – DRUCKFEDER 4 (SKU: 234019-9)
  • Position 045 – Verbindungsplatte (Artikelnummer: 345814-3)
  • Position 046 – FÜHRUNGSPLATTE (SKU: 345815-1)
  • Position 047 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 048 – O-RING 18 (SKU: 213262-3)
  • Position 049 – Verbindungshebel komplett (Artikelnummer: 162256-4)
  • Position 050 – FILTERKAPPE (SKU: 419988-7)
  • Position 052 – FILTER (SKU: 443129-3)
  • Position 053 – KURBELKAPPE (SKU: 419987-9)
  • Position 054 – O-RING 30 (SKU: 213406-5)
  • Position 056 – KURBELWELLE (SKU: 324793-8)
  • Position 057 – KUGELLAGER 6002LLU (SKU: 211232-6)
  • Position 058 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 059 – CC-FEDER 16-26 (SKU: 233951-4)
  • Position 060 – KUPPLUNG (SKU: 223167-9)
  • Position 061 – SCHRÄGZAHNRAD ​​29 (SKU: 226653-9)
  • Position 062 – Unterlegscheibe 8 (Artikelnummer: 267353-2)
  • Position 063 – Sicherungsring (Artikelnummer: 961034-7)
  • Position 064 – Tellerscheibe 16 (Artikelnummer: 345818-5)
  • Position 065 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 066 – Spiralkegelrad 9 (Artikelnummer: 227524-3)
  • Position 067 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 068 – KUGELLAGER 6001LLU (SKU: 210105-0)
  • Position 069 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125386-2)
  • Position 070 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 071 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 072 – DICHTRING (SKU: 424028-8)
  • Position 073 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158287-9)
  • Position 074 – O-RING 26 (SKU: 213445-5)
  • Position 076 – HÜLSE 10 (SKU: 331775-3)
  • Position 077 – KUGELLAGER 6000LLU (SKU: 210054-1)
  • Position 078 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
  • Position 079 – FAN 64 (SKU: 240095-3)
  • Position 080 – ANKERBAUGRUPPE 240 V (SKU: 515294-9)
  • Position 081 – Blechschraube 4x70 (Artikelnummer: 266325-4)
  • Position 082 – KUGELLAGER 627DDW (SKU: 210023-2)
  • Position 083 – ISOLATIONSSCHEIBE (SKU: 681656-4)
  • Position 084 – SCHALLPLATTE (SKU: 419989-5)
  • Position 085 – FELDBAUGRUPPE 240 V (SKU: 526584-5)
  • Position 086 – MOTORGEHÄUSE (SKU: 419981-1)
  • Position 087 – Bürstenhalter (Artikelnummer: 643766-5)
  • Position 088 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 089 – Kohlebürste CB-325 (SKU: 194074-2)
  • Position 091 – HINTERE ABDECKUNG (SKU: 419983-7)
  • Position 092 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 093 – Drosselspuleneinheit (SKU: 638568-2)
  • Position 094 – FÜHRUNGSEINHEIT (SKU: 638567-4)
  • Position 095 – FÜHRUNGSEINHEIT (SKU: 638566-6)
  • Position 096 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 097 – SCHALTHEBEL KOMPLETT (SKU: 158284-5)
  • Position 101 – GRIFF (SKU: 419976-4)
  • Position 102 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 103 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 104 – HR2810T TYPENSCHILD (SKU: 863921-5)
  • Position 105 – V/H-Umschalthebel (SKU: 419992-6)
  • Position 109 – Rauschunterdrücker (Artikelnummer: 645200-1)
  • Position 110 – SCHALTHEBEL (SKU: 419990-0)
  • Position 111 – SCHALTERHALTER KOMPLETT (SKU: 158281-1)
  • Position 112 – SCHALTER (SKU: 650591-7)
  • Position 113 – GRIFFABDECKUNG (SKU: 419980-3)
  • Position 114 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 116 – CORD GUARD 10 (SKU: 682573-1)
  • Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 118 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 119 – SCHWAMM (SKU: 685722-9)
  • Position 130 – WERKZEUGHALTER-SET (Artikelnummer: 194080-7)
  • Position 131 – CAP 35 (SKU: 286263-4)
  • Position 132 – RINGFEDER 19 (SKU: 233940-9)
  • Position 133 – Spannfutterabdeckung (SKU: 418217-5)
  • Position 134 – STOPPER (SKU: 345333-9)
  • Position 135 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 136 – Führungsscheibe (Artikelnummer: 345187-4)
  • Position 138 – Unterlegscheibe 21 (Artikelnummer: 267279-8)
  • Position 139 – WERKZEUGHALTER (SKU: 324355-2)
  • Position 140 – STAHLKUGEL 6 (SKU: 216013-3)
  • Position 141 – TORSIONSFEDER 31 (SKU: 231669-1)
  • Position 142 – WECHSELRING (SKU: 345334-7)
  • Position 143 – WECHSELABDECKUNG (SKU: 418218-3)
  • Position 144 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 145 – Blattfeder (Artikelnummer: 345335-5)
  • Position 146 – Unterlegscheibe 24 (Artikelnummer: 267270-6)
  • Position 147 – RINGFEDER 21 (SKU: 233924-7)
