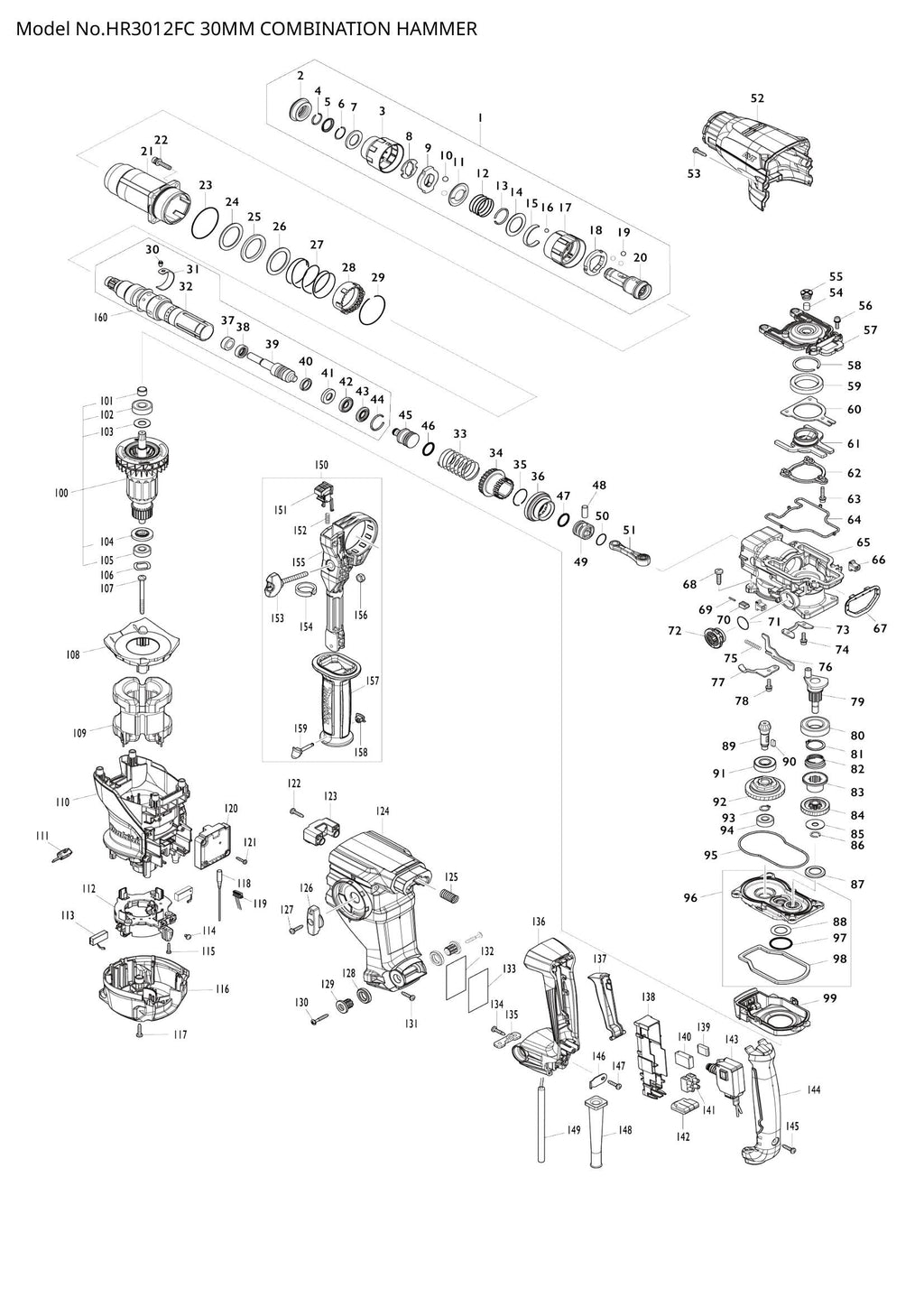

Explosionszeichnung – HR3012FC

Name: Explosionszeichnung – HR3012FC
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Werkzeughalterbaugruppe (Artikelnummer: 127219-7)
Position 002 – CAP 35 (SKU: 422570-3)
Position 003 – Spannfutterabdeckung (SKU: 459162-5)
Position 004 – RINGFEDER 14 (SKU: 233989-9)
Position 006 – RINGFEDER 15 (SKU: 233992-0)
Position 007 – UNTERLEGSCHEIBE 17 (SKU: 253467-3)
Position 008 – PLATTE (SKU: 347687-0)
Position 009 – STOPPER (SKU: 310926-1)
Position 010 – STAHLKUGEL 7.0 (SKU: 216022-2)
Position 011 – Führungsscheibe (Artikelnummer: 347745-2)
Position 012 – DRUCKFEDER 26 (SKU: 232554-1)
Position 013 – RINGFEDER 21 (SKU: 233924-7)
Position 014 – Unterlegscheibe 24 (Artikelnummer: 253468-1)
Position 015 – Blattfeder (SKU: 232555-9)
Position 016 – STAHLKUGEL 5.0 (SKU: 216018-3)
Position 017 – WECHSELABDECKUNG A (SKU: 459159-4)
Position 018 – WECHSELRING A (SKU: 347496-7)
Position 019 – STAHLKUGEL 6 (SKU: 216013-3)
Position 020 – WERKZEUGHALTER (SKU: 327264-4)
Position 021 – LAUF KOMPLETT (SKU: 140J35-0)
Position 022 – Sechskantschraube M5x25 mit WR (Artikelnummer: 266793-1)
Position 023 – O-RING 46 (SKU: 213620-3)
Position 024 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
Position 025 – GUMMIRING 31 (SKU: 422493-5)
Position 026 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
Position 027 – DRUCKFEDER 37 (SKU: 232496-9)
Position 028 – Verriegelungshülse (SKU: 419986-1)
Position 029 – RINGFEDER 41 (SKU: 233952-2)
Position 030 – Schulterstift 4 (SKU: 256598-7)
Position 031 – Blattfeder (Artikelnummer: 347501-0)
Position 032 – WERKZEUGHALTERFÜHRUNG (SKU: 327272-5)
Position 033 – DRUCKFEDER 27 (SKU: 232497-7)
Position 034 – Antriebshülse (Artikelnummer: 327276-7)
Position 035 – RINGFEDER 24 (SKU: 232501-2)
Position 036 – Spiralkegelrad 31 (Artikelnummer: 226868-8)
Position 037 – HÜLSE 11 (SKU: 327515-5)
Position 038 – RING 11 (SKU: 327516-3)
Position 039 – SCHLAGBOLZEN B KOMPLETT (SKU: 140S90-6)
Position 040 – DICHTRING 12 (SKU: 213880-7)
Position 041 – RING 11 (SKU: 327268-6)
Position 042 – DÄMPFERRING 12 (SKU: 424267-0)
Position 043 – UNTERLEGSCHEIBE 11 (SKU: 327271-7)
Position 044 – RINGFEDER 21 (SKU: 231987-7)
Position 045 – STRIKER (SKU: 327266-0)
Position 046 – O-RING 16 (SKU: 213881-5)
Position 047 – O-RING 16 (SKU: 213881-5)
Position 048 – PIN 7 (SKU: 268122-4)
Position 049 – KOLBEN (SKU: 319807-6)
Position 050 – O-RING 16 (SKU: 213226-7)
Position 051 – Pleuelstange komplett (Artikelnummer: 140J36-8)
Position 052 – FASSABDECKUNG (SKU: 459167-5)
Position 053 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 054 – FILZ (SKU: 443153-6)
Position 055 – FILTERKAPPE (SKU: 459180-3)
Position 056 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
Position 057 – KURBELKAPPE (SKU: 319802-6)
Position 058 – Sicherungsring (Artikelnummer: 961140-8)
Position 059 – KUGELLAGER 6806DDW (SKU: 211423-9)
Position 060 – LAGERHALTER B (SKU: 347500-2)
Position 061 – GEGENGEWICHT KOMPLETT (SKU: 140J31-8)
Position 062 – GEWICHTSHALTER (SKU: 310927-9)
Position 063 – Sechskantschraube M4x20 mit Innensechskant (Artikelnummer: 266948-8)
Position 064 – DICHTRING B (SKU: 459182-9)
Position 065 – KURBELGEHÄUSE KOMPLETT (SKU: 140J33-4)
Position 066 – FIX GUIDE (SKU: 455165-7)
Position 067 – KISSEN (SKU: 422492-7)
Position 069 – DRUCKFEDER 2 (SKU: 232499-3)
Position 070 – MAIS SCHIEBEN (SKU: 310929-5)
Position 071 – O-RING 18 (SKU: 213262-3)
Position 072 – Verbindungshebel (Artikelnummer: 459175-6)
Position 073 – LAGERHALTER A (SKU: 347497-5)
Position 074 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
Position 075 – DRUCKFEDER 4 (SKU: 234019-9)
Position 076 – Verbindungsplatte (Artikelnummer: 345814-3)
Position 077 – FÜHRUNGSPLATTE (SKU: 347498-3)
Position 078 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
Position 079 – KURBELWELLE KOMPLETT (SKU: 140M22-7)
Position 080 – KUGELLAGER 6904LLU (SKU: 211323-3)
Position 081 – Sicherungsring S-20 (SKU: 961060-6)
Position 082 – KONISCHE KOMP.FEDER 21-26 (SKU: 232498-5)
Position 083 – KUPPLUNG (SKU: 327273-3)
Position 084 – SCHRÄGZAHNRAD 31 (SKU: 226869-6)
Position 085 – Unterlegscheibe 8 (Artikelnummer: 267353-2)
Position 086 – Sicherungsring (Artikelnummer: 961034-7)
Position 087 – Tellerscheibe 16 (Artikelnummer: 345818-5)
Position 088 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
Position 089 – Spiralkegelrad 8 (Artikelnummer: 226867-0)
Position 090 – SCHLÜSSEL 4 (SKU: 254239-9)
Position 091 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 092 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125386-2)
Position 093 – Sicherungsring S-10 (Artikelnummer: 961006-2)
Position 094 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 095 – DICHTRING A (SKU: 459181-1)
Position 096 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 136330-4)
Position 097 – O-RING 26 (SKU: 213445-5)
Position 098 – SCHWAMMBLATT (SKU: 459183-7)
Position 099 – LUFTKANAL KOMPLETT (SKU: 140J32-6)
Position 100 – ANKERBAUGRUPPE 220-240 V (SKU: 515448-8)
Position 101 – HÜLSE 10 (SKU: 331775-3)
Position 102 – KUGELLAGER 6000LLB (SKU: 211097-6)
Position 103 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
Position 104 – ISOLATIONSSCHEIBE (SKU: 681644-1)
Position 105 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 106 – Wellenscheibe 15 (Artikelnummer: 267804-5)
Position 107 – Blechschraube 5x60 (Artikelnummer: 266329-6)
Position 108 – Prallplatte (Artikelnummer: 459172-2)
Position 109 – FELD (SKU: 621899-6)
Position 110 – MOTORGEHÄUSE (SKU: 459158-6)
Position 111 – LED-SCHALTUNG (SKU: 620C43-0)
Position 112 – Bürstenhaltereinheit (SKU: 632N59-9)
Position 114 – +BINDSCHRAUBE M3,5X5,0 (SKU: 652044-2)
Position 115 – Blechschraube 3x14 (Artikelnummer: 266404-8)
Position 116 – HINTERE ABDECKUNG (SKU: 459169-1)
Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 118 – FÜHRUNGSEINHEIT (SKU: 632P88-4)
Position 119 – FÜHRUNGSEINHEIT (SKU: 632P89-2)
Position 120 – CONTROLLER (SKU: 620C41-4)
Position 121 – Blechschraube BIND 3X14 (SKU: 266404-8)
Position 122 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 123 – Griffstopper komplett (Artikelnummer: 140M21-9)
Position 124 – GRIFFBASIS (SKU: 459161-7)
Position 125 – DRUCKFEDER 10 (SKU: 232500-4)
Position 126 – SCHALTHEBEL (SKU: 459174-8)
Position 127 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 128 – DÄMPFERRING 12 (SKU: 459184-5)
Position 129 – SCHULTERÄRMEL 5 (SKU: 459176-4)
Position 131 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 132 – HR3012FC TYPENSCHILD (SKU: 856V90-1)
Position 134 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 135 – SCHLOSSPLATTE (SKU: 347502-8)
Position 136 – GRIFF (SKU: 459164-1)
Position 137 – SCHALTHEBEL (SKU: 459177-2)
Position 138 – SCHALTERHALTER (SKU: 459178-0)
Position 140 – Rauschunterdrücker (SKU: 645190-8)
Position 142 – SCHWAMMBLATT (SKU: 424031-9)
Position 143 – SCHALTER C3JW-A1B-PA7 (SKU: 651385-3)
Position 144 – GRIFFABDECKUNG (SKU: 459166-7)
Position 145 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 146 – Zugentlastung (Artikelnummer: 687169-3)
Position 147 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 148 – CORD GUARD 10 (SKU: 682573-1)
Position 149 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 150 – GRIFFBAUGRUPPE (SKU: 126882-3)
Position 151 – Verriegelungsknopf komplett (Artikelnummer: 144959-2)
Position 152 – DRUCKFEDER 4 (SKU: 233360-7)
Position 153 – Rändelschraube M6X50 (SKU: 265625-9)
Position 154 – SCHWAMMBLATT (SKU: 422258-5)
Position 155 – SEITLICHER GRIFFBASIS (SKU: 458355-1)
Position 156 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 157 – GRIP 36 (SKU: 458357-7)
Position 158 – CAP (SKU: 422255-1)
Position 159 – FIX PIN (SKU: 161838-9)
Position 160 – Werkzeughalterbaugruppe (Artikelnummer: 136305-3)
