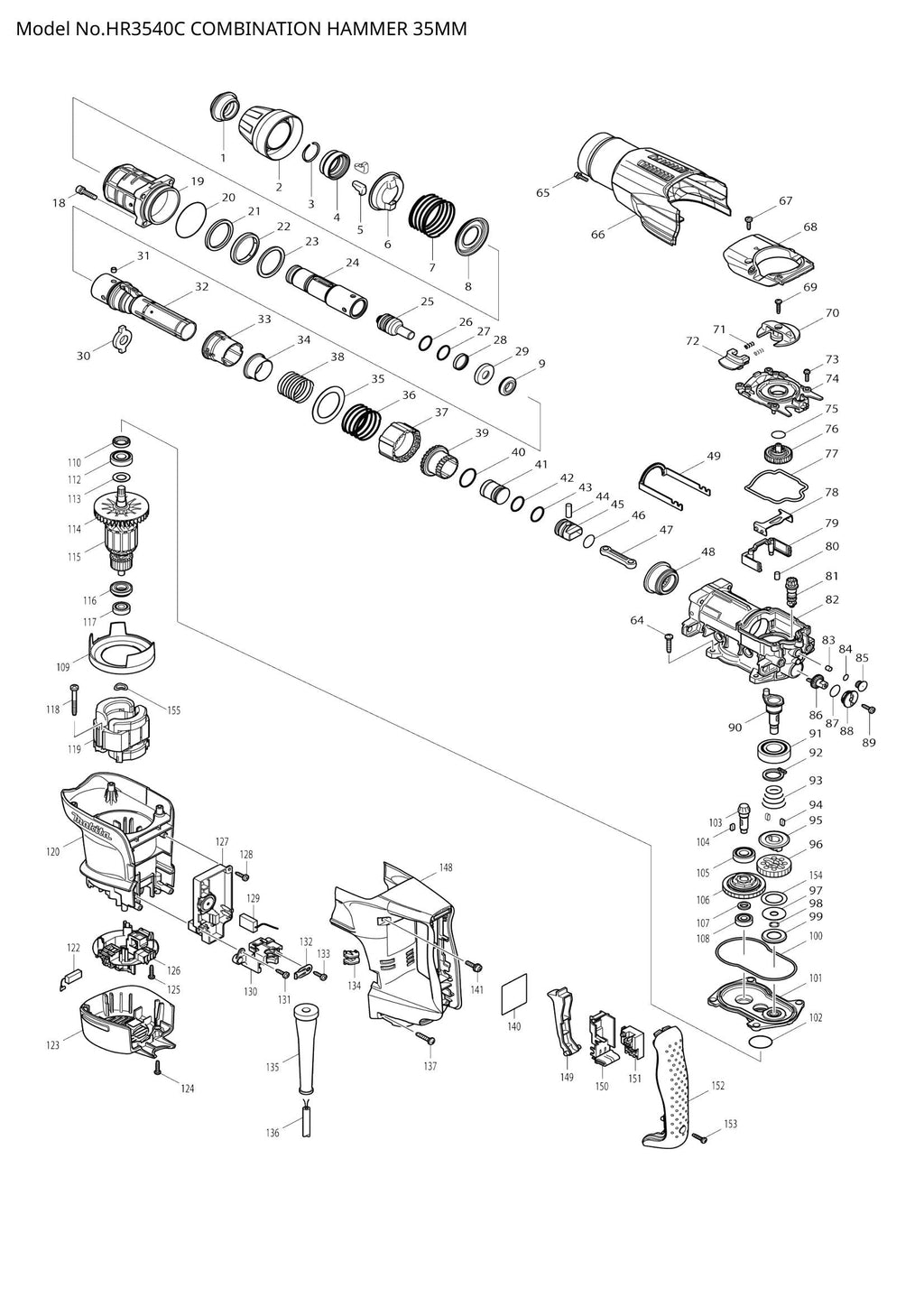

HR3540C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR3540C exploded view

Explosionszeichnung – HR3540C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286269-2)
  • Position 002 – Spannfutterabdeckung (SKU: 450592-3)
  • Position 003 – RINGFEDER 25 (SKU: 231984-3)
  • Position 004 – Spannring (Artikelnummer: 331823-8)
  • Position 005 – WERKZEUGHALTER (SKU: 310257-8)
  • Position 006 – FEDERFÜHRUNG (SKU: 345928-8)
  • Position 007 – DRUCKFEDER 52 (SKU: 234063-6)
  • Position 008 – FEDERHALTER (SKU: 345976-7)
  • Position 009 – GUMMIRING 13 (SKU: 424110-3)
  • Position 018 – Innensechskantschraube M6x25 (Artikelnummer: 922341-3)
  • Position 019 – LAUF KOMPLETT (SKU: 158674-2)
  • Position 020 – O-RING 53 (SKU: 213656-2)
  • Position 021 – RING 38 (SKU: 257294-0)
  • Position 022 – URETHANRING 38 (SKU: 262143-8)
  • Position 023 – Unterlegscheibe 39 (Artikelnummer: 267381-7)
  • Position 024 – WERKZEUGHALTER (SKU: 324900-3)
  • Position 025 – SCHLAGBOLZEN (SKU: 324901-1)
  • Position 026 – O-RING 19 (SKU: 213309-3)
  • Position 027 – O-RING 19 (SKU: 213309-3)
  • Position 028 – FLUORKOHLENSTOFFHARZRING 24 (SKU: 213996-8)
  • Position 029 – RING 13 (SKU: 324899-2)
  • Position 030 – Gleitplatte (Artikelnummer: 324838-2)
  • Position 031 – PIN 6 (SKU: 256266-2)
  • Position 032 – ZYLINDER 25 (SKU: 331822-0)
  • Position 033 – Gleithülse (Artikelnummer: 450243-8)
  • Position 034 – RING 29 (SKU: 331805-0)
  • Position 035 – Unterlegscheibe 40 (Artikelnummer: 267360-5)
  • Position 036 – DRUCKFEDER 42 (SKU: 234052-1)
  • Position 037 – Verriegelungshülse (SKU: 450236-5)
  • Position 038 – DRUCKFEDER 34 (SKU: 234050-5)
  • Position 039 – Antriebshülse (Artikelnummer: 331795-7)
  • Position 040 – O-RING 26 (SKU: 213434-0)
  • Position 041 – STRIKER (SKU: 324898-4)
  • Position 042 – O-RING 18 (SKU: 213283-5)
  • Position 043 – O-RING 18 (SKU: 213283-5)
  • Position 044 – PIN 7 (SKU: 256087-2)
  • Position 045 – KOLBEN (SKU: 324918-4)
  • Position 046 – O-RING 18 (SKU: 213262-3)
  • Position 047 – Pleuelstange (Artikelnummer: 450235-7)
  • Position 048 – Spiralkegelrad 37 (Artikelnummer: 227531-6)
  • Position 049 – Verbindungsarm (Artikelnummer: 345867-2)
  • Position 064 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 065 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
  • Position 066 – Kurbelgehäuseabdeckung (Artikelnummer: 450594-9)
  • Position 067 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 068 – Kurbeldeckelabdeckung (Artikelnummer: 318201-9)
  • Position 069 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 070 – SCHALTHEBEL (SKU: 450249-6)
  • Position 071 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 072 – SPERRKNOPF (SKU: 450250-1)
  • Position 073 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 074 – KURBELKAPPE (SKU: 450241-2)
  • Position 075 – O-RING 16 (SKU: 213223-3)
  • Position 076 – STIRNRAD 33 KOMPLETT (SKU: 158437-6)
  • Position 077 – DICHTRING B (SKU: 424064-4)
  • Position 078 – Verbindungsplatte (Artikelnummer: 345868-0)
  • Position 080 – Gummistift 6 (SKU: 263005-3)
  • Position 083 – FILTER (SKU: 443138-2)
  • Position 084 – O-RING 8 (SKU: 213030-4)
  • Position 085 – FILTERKAPPE (SKU: 450238-1)
  • Position 086 – KURBELGETRIEBE (SKU: 450244-6)
  • Position 088 – Kappenhalter (Artikelnummer: 450237-3)
  • Position 089 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 090 – KURBELWELLE (SKU: 324839-0)
  • Position 091 – KUGELLAGER 6004LLU (SKU: 211332-2)
  • Position 092 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 093 – KONISCHE KOMP.FEDER 21-31 (SKU: 231991-6)
  • Position 094 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 095 – KUPPLUNG (SKU: 324848-9)
  • Position 096 – STIRNRAD 33 (SKU: 227188-3)
  • Position 097 – Unterlegscheibe 10 (Artikelnummer: 253197-6)
  • Position 098 – Sicherungsring WR-10 (SKU: 961036-3)
  • Position 099 – Tellerscheibe 18 (SKU: 345869-8)
  • Position 100 – DICHTRING A (SKU: 424063-6)
  • Position 101 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158534-8)
  • Position 102 – O-RING 28 (SKU: 213415-4)
  • Position 103 – Spiralkegelrad 9 (Artikelnummer: 227533-2)
  • Position 104 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 105 – KUGELLAGER 6001LLU (SKU: 210105-0)
  • Position 106 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125421-6)
  • Position 107 – RING 10 (SKU: 257291-6)
  • Position 108 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 109 – Prallplatte (Artikelnummer: 450251-9)
  • Position 110 – ÖLDICHTRING 12 (SKU: 213133-4)
  • Position 112 – KUGELLAGER 6001LLU (SKU: 210105-0)
  • Position 113 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
  • Position 114 – FAN 70 (SKU: 241863-7)
  • Position 115 – ANKERBAUGRUPPE 220-240 V (SKU: 513748-0)
  • Position 116 – ISOLATIONSSCHEIBE (SKU: 681650-6)
  • Position 117 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 118 – Blechschraube 5x45 (Artikelnummer: 266056-5)
  • Position 119 – FELD 220-240 V (SKU: 625813-4)
  • Position 120 – MOTORGEHÄUSE (SKU: 450252-7)
  • Position 123 – HINTERE ABDECKUNG (SKU: 450253-5)
  • Position 124 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 125 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 127 – CONTROLLER (SKU: 631784-5)
  • Position 129 – FÜHRUNGSEINHEIT (SKU: 638406-8)
  • Position 130 – Kabelklemmensockel (SKU: 450246-2)
  • Position 132 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 133 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 134 – LINSE (SKU: 450240-4)
  • Position 135 – CORD GUARD 10 (SKU: 682560-0)
  • Position 136 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 137 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 141 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 148 – GRIFF (SKU: 450262-4)
  • Position 149 – SCHALTHEBEL (SKU: 419025-7)
  • Position 150 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 152 – GRIFFABDECKUNG (SKU: 450257-7)
  • Position 153 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 154 – Unterlegscheibe 22 (Artikelnummer: 267383-3)
  • Position 155 – Wellenscheibe 15 (Artikelnummer: 267721-9)
  • Position 156 – O-RING 9 (SKU: 213083-3)
