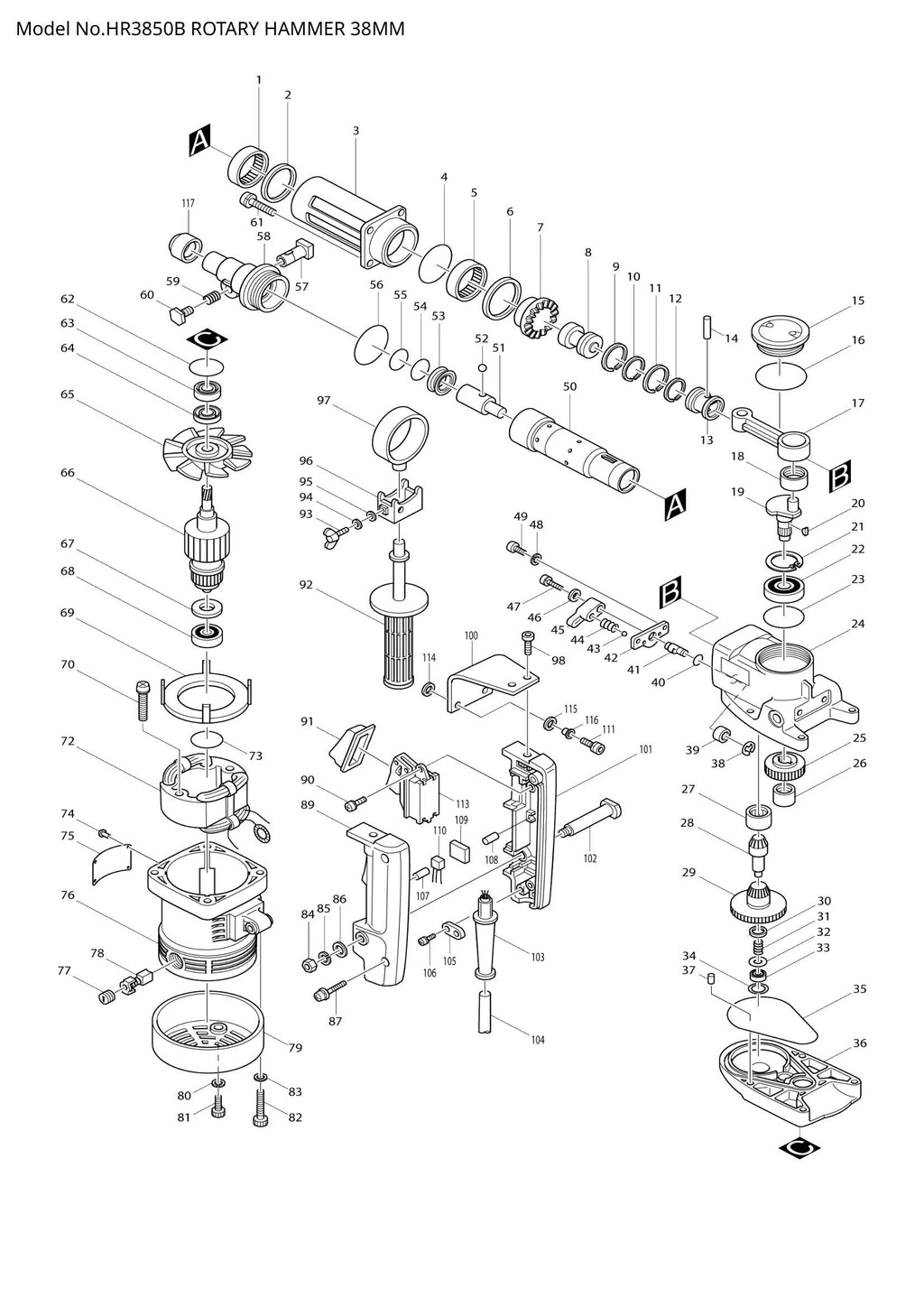

HR3850B exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR3850B exploded view

Explosionszeichnung – HR3850B

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – NADELLAGER 4516 (SKU: 212551-3)
  • Position 002 – Unterlegscheibe 40 (Artikelnummer: 267057-6)
  • Position 003 – FASS (SKU: 311674-5)
  • Position 004 – O-RING 56 (SKU: 213655-4)
  • Position 005 – NADELLAGER 4516 (SKU: 212551-3)
  • Position 006 – Unterlegscheibe 45 (Artikelnummer: 253832-6)
  • Position 007 – Spiralkegelrad 36 (Artikelnummer: 221347-1)
  • Position 009 – KOLBENRING 34 (SKU: 412038-7)
  • Position 010 – INNENRING 30 (SKU: 412041-8)
  • Position 011 – KOLBENRING 34 (SKU: 412038-7)
  • Position 012 – INNENRING 30 (SKU: 341743-8)
  • Position 013 – KOLBEN (SKU: 321370-7)
  • Position 014 – PIN 8 (SKU: 256029-6)
  • Position 016 – O-RING 60 (SKU: 213654-6)
  • Position 017 – STANGE (SKU: 312956-8)
  • Position 018 – NADELLAGER 1212 (SKU: 212108-0)
  • Position 019 – KURBELWELLE (SKU: 321726-4)
  • Position 020 – WOODRUFF KEY 4 (SKU: 254001-2)
  • Position 021 – Sicherungsring R-47 (SKU: 962203-3)
  • Position 023 – O-RING 48 (SKU: 213606-7)
  • Position 024 – KURBELGEHÄUSE KOMPLETT (SKU: 157307-6)
  • Position 025 – SCHRÄGZAHNRAD ​​33 (SKU: 221689-3)
  • Position 026 – NADELLAGER 1210 (SKU: 212102-2)
  • Position 027 – NADELLAGER 2216 (SKU: 212359-5)
  • Position 028 – ZAHNRAD ​​KOMPLETT (SKU: 153150-1)
  • Position 029 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 134527-9)
  • Position 030 – DÜNNE UNTERLEGSCHEIBE 10 (SKU: 253310-6)
  • Position 031 – DRUCKFEDER 11 (SKU: 231430-6)
  • Position 032 – Unterlegscheibe 8 (Artikelnummer: 253865-1)
  • Position 033 – KUGELLAGER 608 (SKU: 211034-0)
  • Position 034 – DÜNNE UNTERLEGSCHEIBE 15 (SKU: 253314-8)
  • Position 037 – Gummistift 6 (SKU: 263005-3)
  • Position 038 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 039 – NADELLAGER 609 (SKU: 212011-5)
  • Position 040 – O-RING 10 (SKU: 213055-8)
  • Position 041 – WECHSELWELLE (SKU: 321727-2)
  • Position 042 – PLATTE (SKU: 342786-3)
  • Position 043 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 044 – DRUCKFEDER 3 (SKU: 231317-2)
  • Position 045 – SCHALTHEBEL (SKU: 410331-3)
  • Position 046 – Unterlegscheibe 4 (Artikelnummer: 941052-1)
  • Position 047 – Innensechskantschraube M4x16 (Artikelnummer: 922126-7)
  • Position 048 – Federscheibe 5 (SKU: 942101-7)
  • Position 049 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
  • Position 050 – Zylinderlaufbuchse komplett (Artikelnummer: 152335-6)
  • Position 052 – STAHLKUGEL 7.9 (SKU: 216004-4)
  • Position 054 – O-RING 27 (SKU: 213411-2)
  • Position 055 – O-RING 27 (SKU: 213411-2)
  • Position 056 – O-RING 50 (SKU: 213604-1)
  • Position 057 – WERKZEUGHALTER (SKU: 331301-8)
  • Position 059 – DRUCKFEDER 15 (SKU: 231375-8)
  • Position 060 – SECHSKANTSCHRAUBE M8X12 (SKU: 265321-9)
  • Position 061 – Innensechskantschraube M6x25 (Artikelnummer: 922341-3)
  • Position 062 – O-RING 32 (SKU: 213459-4)
  • Position 063 – KUGELLAGER 6201 (SKU: 211109-5)
  • Position 064 – ÖLDICHTRING 14 (SKU: 213160-1)
  • Position 065 – FAN 94 (SKU: 241634-2)
  • Position 069 – LEITERPLATTE (SKU: 410163-8)
  • Position 073 – O-RING 30 (SKU: 213406-5)
  • Position 074 – NIET 0-5 (SKU: 953106-2)
  • Position 075 – TYPENSCHILD HR3850B (SKU: 856221-0)
  • Position 079 – HINTERE ABDECKUNG (SKU: 284055-5)
  • Position 082 – Innensechskantschraube M6X55 (Artikelnummer: 922376-4)
  • Position 083 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 084 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 085 – Federscheibe 6 (SKU: 942151-2)
  • Position 086 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 087 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 090 – Flachkopfschraube M4x16 (Artikelnummer: 911129-6)
  • Position 091 – Staubschutz (Artikelnummer: 421265-5)
  • Position 092 – GRIP 32 (SKU: 273472-4)
  • Position 093 – FLÜGELSCHRAUBE M6X18 (SKU: 924321-5)
  • Position 094 – Gummischeibe 5,5 (Artikelnummer: 261049-7)
  • Position 095 – Gummischeibe 5,5 (Artikelnummer: 261049-7)
  • Position 096 – GRIFFBASIS (SKU: 164543-7)
  • Position 097 – Griffhalter (Artikelnummer: 164572-0)
  • Position 102 – GRIFFSCHAFT (SKU: 321210-9)
  • Position 106 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 107 – Gummistift 4 (SKU: 263002-9)
  • Position 108 – Gummistift 4 (SKU: 263002-9)
  • Position 109 – SCHWAMMBLATT (SKU: 685700-9)
  • Position 114 – GUMMIRING 9 (SKU: 262051-3)
  • Position 115 – GUMMIRING 9 (SKU: 262052-1)
  • Position 116 – HÜLSE 6 (SKU: 257636-8)
  • Position 117 – CAP (SKU: 421596-2)
  • Position 118 – MAKITA LABEL (SKU: 819063-3)
  • Position 401 – TIEFENMESSER (SKU: 321248-4)
  • Position 403 – Sechskantschlüssel 4 (Artikelnummer: 783202-0)
