HR4002 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR4002 exploded view

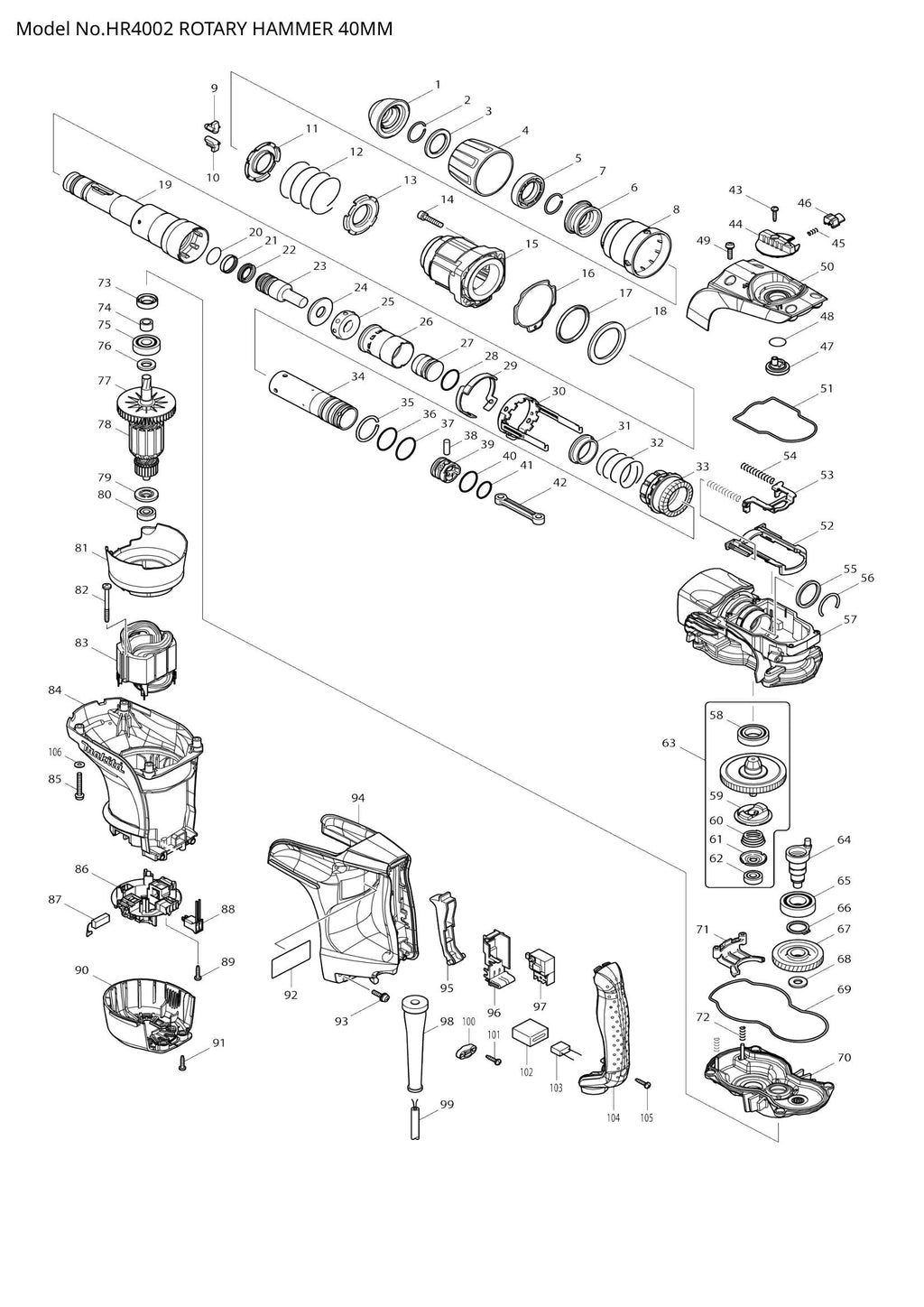

Explosionszeichnung – HR4002

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286272-3)
  • Position 002 – RINGFEDER 25 (SKU: 231984-3)
  • Position 003 – Unterlegscheibe 28 (Artikelnummer: 267272-2)
  • Position 004 – Spannfutterabdeckung (SKU: 419015-0)
  • Position 005 – DISTANZSTÜCK (SKU: 419002-9)
  • Position 006 – Spannring (Artikelnummer: 324548-1)
  • Position 007 – RINGFEDER 25 (SKU: 231984-3)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 419016-8)
  • Position 009 – WERKZEUGHALTER (SKU: 310161-1)
  • Position 010 – WERKZEUGHALTER (SKU: 310161-1)
  • Position 011 – FEDERFÜHRUNG (SKU: 345579-7)
  • Position 012 – DRUCKFEDER 48 (SKU: 233431-0)
  • Position 013 – FEDERFÜHRUNG (SKU: 345579-7)
  • Position 014 – Innensechskantschraube M6x30 (Artikelnummer: 922351-0)
  • Position 017 – URETHANRING 45 (SKU: 262116-1)
  • Position 018 – Unterlegscheibe 45 (Artikelnummer: 267336-2)
  • Position 019 – WERKZEUGHALTER (SKU: 324542-3)
  • Position 020 – O-RING 20 (SKU: 213317-4)
  • Position 021 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 022 – X-RING 18 (SKU: 213281-9)
  • Position 023 – SCHLAGBOLZEN (SKU: 324569-3)
  • Position 024 – RING 17 (SKU: 324573-2)
  • Position 025 – GUMMIRING 17 (SKU: 421901-3)
  • Position 026 – Gleithülse (Artikelnummer: 419003-7)
  • Position 027 – STRIKER (SKU: 324571-6)
  • Position 028 – O-RING 22 (SKU: 213962-5)
  • Position 029 – FÜHRUNG FÜR VERRIEGELUNGSHÜLSE (SKU: 419760-7)
  • Position 031 – RING 33 (SKU: 331709-6)
  • Position 032 – DRUCKFEDER 37 (SKU: 233448-3)
  • Position 033 – GERADE KEGELRAD 25 (SKU: 227509-9)
  • Position 035 – RINGFEDER 32 (SKU: 233935-2)
  • Position 036 – O-RING 30 (SKU: 213406-5)
  • Position 037 – O-RING 30 (SKU: 213406-5)
  • Position 038 – PIN 7 (SKU: 256197-5)
  • Position 039 – KOLBEN (SKU: 419004-5)
  • Position 040 – O-RING 22 (SKU: 213962-5)
  • Position 041 – O-RING 21 (SKU: 213379-2)
  • Position 043 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 045 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 046 – SPERRKNOPF (SKU: 419873-4)
  • Position 049 – Flachkopfschraube M5x20 (Artikelnummer: 911231-5)
  • Position 052 – LINK PLATE GUIDE (SKU: 419874-2)
  • Position 053 – Verbindungsplatte (Artikelnummer: 345582-8)
  • Position 054 – DRUCKFEDER 7 (SKU: 233432-8)
  • Position 055 – RING 33 (SKU: 257268-1)
  • Position 056 – RINGFEDER 31 (SKU: 233937-8)
  • Position 057 – KURBELGEHÄUSE KOMPLETT (SKU: 158231-6)
  • Position 058 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 059 – Antriebsflansch (Artikelnummer: 324549-9)
  • Position 060 – KONISCHE DRUCKFEDER (SKU: 233936-0)
  • Position 061 – Tellerscheibe 8 (SKU: 345581-0)
  • Position 062 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 064 – KURBELWELLE (SKU: 324550-4)
  • Position 065 – KUGELLAGER 6004LLU (SKU: 211332-2)
  • Position 066 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 067 – SCHRÄGZAHNRAD ​​46 (SKU: 226648-2)
  • Position 068 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
  • Position 071 – WECHSELPLATTE (SKU: 419018-4)
  • Position 072 – DRUCKFEDER 5 (SKU: 233433-6)
  • Position 073 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 074 – HÜLSE 12 (SKU: 331596-3)
  • Position 075 – KUGELLAGER 6201LLU (SKU: 211137-0)
  • Position 076 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
  • Position 077 – FAN 70 (SKU: 241863-7)
  • Position 078 – ANKERBAUGRUPPE 240 V (SKU: 513699-7)
  • Position 079 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 080 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 081 – LEITERPLATTE (SKU: 419870-0)
  • Position 082 – Blechschraube 5x55 (Artikelnummer: 266418-7)
  • Position 083 – FELD 240 V (SKU: 625764-1)
  • Position 084 – MOTORGEHÄUSE (SKU: 419866-1)
  • Position 085 – Innensechskantschraube M5x35 (Artikelnummer: 922256-4)
  • Position 086 – Bürstenhaltereinheit (SKU: 638393-1)
  • Position 087 – Kohlebürste CB-350 (SKU: 194160-9)
  • Position 088 – FÜHRUNGSEINHEIT (SKU: 638508-0)
  • Position 089 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 090 – HINTERE ABDECKUNG (SKU: 419867-9)
  • Position 091 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 092 – HR4002 TYPENSCHILD (SKU: 863632-2)
  • Position 093 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 094 – GRIFF (SKU: 419868-7)
  • Position 095 – SCHALTHEBEL (SKU: 419025-7)
  • Position 096 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 098 – CORD GUARD 10 (SKU: 682560-0)
  • Position 099 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 100 – Zugentlastung (Artikelnummer: 687140-7)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 102 – SCHWAMMBLATT (SKU: 685725-3)
  • Position 103 – Rauschunterdrücker (SKU: 645105-5)
  • Position 104 – GRIFFABDECKUNG (SKU: 419869-5)
  • Position 105 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 106 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
