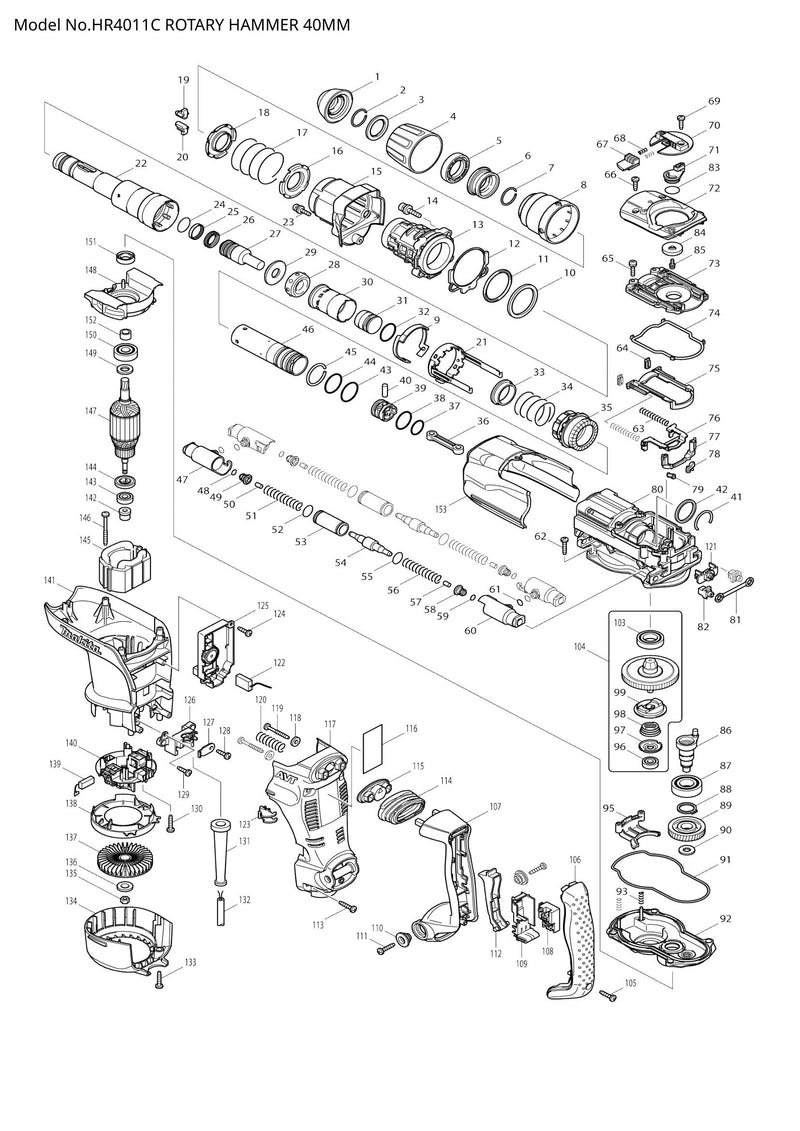

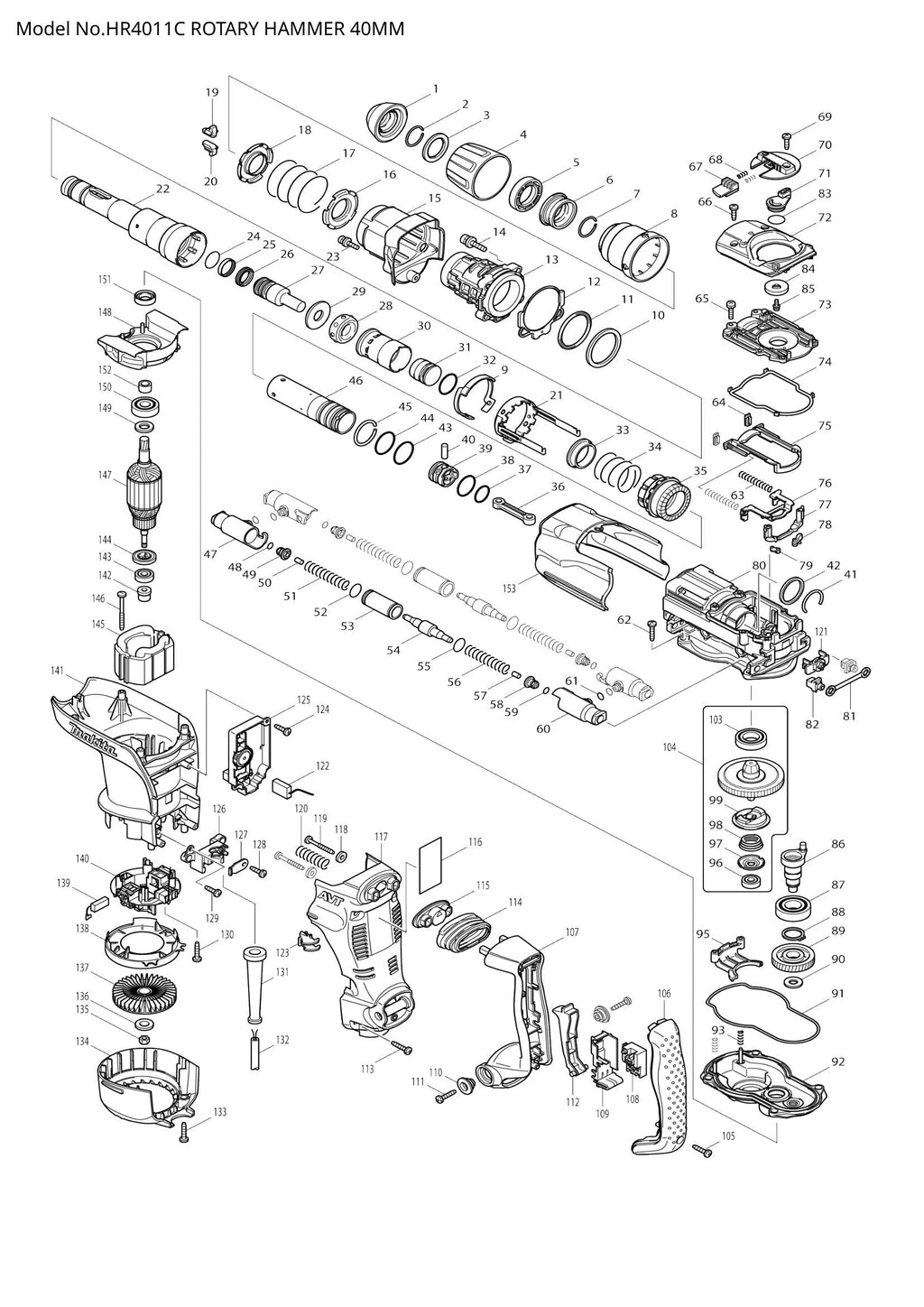

HR4011C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR4011C exploded view

Explosionszeichnung – HR4011C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – RINGFEDER 25 (SKU: 231984-3)
  • Position 003 – Unterlegscheibe 28 (Artikelnummer: 267272-2)
  • Position 004 – Spannfutterabdeckung (SKU: 419015-0)
  • Position 005 – DISTANZSTÜCK (SKU: 419002-9)
  • Position 006 – Spannring (Artikelnummer: 324548-1)
  • Position 007 – RINGFEDER 25 (SKU: 231984-3)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 419016-8)
  • Position 011 – URETHANRING 45 (SKU: 262116-1)
  • Position 012 – DICHTUNGSBLATT (SKU: 421911-0)
  • Position 013 – LAUF KOMPLETT (SKU: 154621-1)
  • Position 014 – Innensechskantschraube M6X30 (Artikelnummer: 922353-6)
  • Position 015 – FASSABDECKUNG KOMPLETT (SKU: 154624-5)
  • Position 016 – FEDERFÜHRUNG (SKU: 345579-7)
  • Position 017 – DRUCKFEDER 48 (SKU: 233431-0)
  • Position 018 – FEDERFÜHRUNG (SKU: 345579-7)
  • Position 019 – WERKZEUGHALTER (SKU: 310161-1)
  • Position 020 – WERKZEUGHALTER (SKU: 310161-1)
  • Position 022 – WERKZEUGHALTER (SKU: 324542-3)
  • Position 024 – O-RING 20 (SKU: 213317-4)
  • Position 025 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 026 – X-RING 18 (SKU: 213281-9)
  • Position 027 – SCHLAGBOLZEN (SKU: 324569-3)
  • Position 028 – GUMMIRING 17 (SKU: 421901-3)
  • Position 029 – RING 17 (SKU: 324573-2)
  • Position 030 – Gleithülse (Artikelnummer: 419003-7)
  • Position 031 – STRIKER (SKU: 324571-6)
  • Position 032 – O-RING 22 (SKU: 213962-5)
  • Position 033 – RING 33 (SKU: 331709-6)
  • Position 034 – DRUCKFEDER 37 (SKU: 233448-3)
  • Position 036 – Pleuelstange (Artikelnummer: 419005-3)
  • Position 037 – O-RING 21 (SKU: 213379-2)
  • Position 038 – O-RING 22 (SKU: 213962-5)
  • Position 039 – KOLBEN (SKU: 419004-5)
  • Position 040 – PIN 7 (SKU: 256197-5)
  • Position 041 – RINGFEDER 31 (SKU: 233937-8)
  • Position 042 – RING 33 (SKU: 257268-1)
  • Position 043 – O-RING 30 (SKU: 213406-5)
  • Position 044 – O-RING 30 (SKU: 213406-5)
  • Position 045 – RINGFEDER 32 (SKU: 233935-2)
  • Position 046 – ZYLINDER 28,5 (SKU: 324570-8)
  • Position 047 – ROHRHALTER (SKU: 317923-8)
  • Position 048 – O-RING 8 (SKU: 213030-4)
  • Position 049 – FEDERFÜHRUNG (SKU: 419011-8)
  • Position 050 – Gummistift 6 (SKU: 263005-3)
  • Position 051 – DRUCKFEDER 11 (SKU: 233435-2)
  • Position 052 – O-RING 18 (SKU: 213275-4)
  • Position 053 – ROHR 16 (SKU: 324572-4)
  • Position 055 – O-RING 18 (SKU: 213275-4)
  • Position 056 – DRUCKFEDER 11 (SKU: 233435-2)
  • Position 057 – Gummistift 6 (SKU: 263005-3)
  • Position 058 – FEDERFÜHRUNG (SKU: 419011-8)
  • Position 059 – O-RING 8 (SKU: 213030-4)
  • Position 060 – ROHRHALTER (SKU: 317923-8)
  • Position 061 – O-RING 8 (SKU: 213030-4)
  • Position 062 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 063 – DRUCKFEDER 7 (SKU: 233432-8)
  • Position 064 – DICHTUNGSPLATTE (SKU: 421910-2)
  • Position 065 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 066 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 067 – SPERRKNOPF (SKU: 419009-5)
  • Position 068 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 069 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 070 – SCHALTHEBEL (SKU: 419020-7)
  • Position 071 – KURBELHEBEL (SKU: 419007-9)
  • Position 072 – Kurbeldeckelabdeckung (Artikelnummer: 317924-6)
  • Position 073 – KURBELKAPPE (SKU: 419030-4)
  • Position 074 – DICHTRING (SKU: 421908-9)
  • Position 075 – LINK PLATE GUIDE (SKU: 419019-2)
  • Position 076 – Verbindungsplatte (Artikelnummer: 345582-8)
  • Position 077 – LUFTROHR (SKU: 419012-6)
  • Position 078 – Luftrohrdichtung (Artikelnummer: 421909-7)
  • Position 079 – Luftrohrdichtung (Artikelnummer: 421909-7)
  • Position 080 – KURBELGEHÄUSE KOMPLETT (SKU: 154622-9)
  • Position 081 – Kissenplatte (Artikelnummer: 423345-3)
  • Position 082 – FIX GUIDE (SKU: 419008-7)
  • Position 083 – O-RING 18 (SKU: 213262-3)
  • Position 084 – Verbindungshebel (Artikelnummer: 419006-1)
  • Position 085 – Flachkopfschraube M4x10 (Artikelnummer: 911511-9)
  • Position 086 – KURBELWELLE (SKU: 324550-4)
  • Position 087 – KUGELLAGER 6004LLU (SKU: 211332-2)
  • Position 088 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 089 – SCHRÄGZAHNRAD ​​38 (SKU: 226605-0)
  • Position 090 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
  • Position 091 – DICHTRING (SKU: 421907-1)
  • Position 092 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 154623-7)
  • Position 093 – DRUCKFEDER 5 (SKU: 233433-6)
  • Position 095 – WECHSELPLATTE (SKU: 419018-4)
  • Position 096 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 097 – Tellerscheibe 8 (SKU: 345581-0)
  • Position 098 – KONISCHE DRUCKFEDER (SKU: 233936-0)
  • Position 099 – Antriebsflansch (Artikelnummer: 324549-9)
  • Position 103 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 105 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 106 – GRIFFABDECKUNG (SKU: 419036-2)
  • Position 107 – GRIFF (SKU: 419038-8)
  • Position 109 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 110 – SCHULTERÄRMEL 6 (SKU: 313124-6)
  • Position 111 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 112 – SCHALTHEBEL (SKU: 419025-7)
  • Position 113 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 114 – Staubschutz (Artikelnummer: 421912-8)
  • Position 115 – Staubschutzhalterung (Artikelnummer: 419014-2)
  • Position 116 – HR4011C TYPENSCHILD (SKU: 861481-1)
  • Position 117 – GRIFFBASIS (SKU: 419037-0)
  • Position 118 – Unterlegscheibe 5 (Artikelnummer: 267066-5)
  • Position 119 – Blechschraube 5x40 (Artikelnummer: 266211-9)
  • Position 120 – DRUCKFEDER 11 (SKU: 233434-4)
  • Position 121 – FEDERFÜHRUNG (SKU: 419013-4)
  • Position 122 – FÜHRUNGSEINHEIT (SKU: 638406-8)
  • Position 123 – LINSE (SKU: 419010-0)
  • Position 125 – CONTROLLER (SKU: 631657-2)
  • Position 126 – Kabelklemmensockel (SKU: 419024-9)
  • Position 127 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 128 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 130 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 131 – CORD GUARD 10 (SKU: 682560-0)
  • Position 133 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 134 – HINTERE ABDECKUNG (SKU: 419032-0)
  • Position 135 – SECHSKANTMUTTER M6 (Artikelnummer: 931303-0)
  • Position 136 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
  • Position 137 – FAN 76 (SKU: 241876-8)
  • Position 138 – LÜFTERFÜHRUNG (SKU: 419022-3)
  • Position 141 – MOTORGEHÄUSE KOMPLETT (SKU: 154619-8)
  • Position 142 – SCHULTERÄRMEL 6 (SKU: 324390-0)
  • Position 143 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 144 – ISOLATIONSSCHEIBE (SKU: 681650-6)
  • Position 146 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 147 – ANKERBAUGRUPPE 220-240 V (SKU: 513633-7)
  • Position 148 – Prallplatte (Artikelnummer: 419021-5)
  • Position 149 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
  • Position 150 – KUGELLAGER 6201LLU (SKU: 211137-0)
  • Position 151 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 152 – HÜLSE 12 (SKU: 331596-3)
  • Position 153 – Kurbelgehäuseabdeckung (Artikelnummer: 419033-8)
  • Position 154 – SCHWAMMBLATT (SKU: 421939-8)
  • Position 155 – Transparentes Etikett (Artikelnummer: 819361-5)
