HR4500C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR4500C exploded view

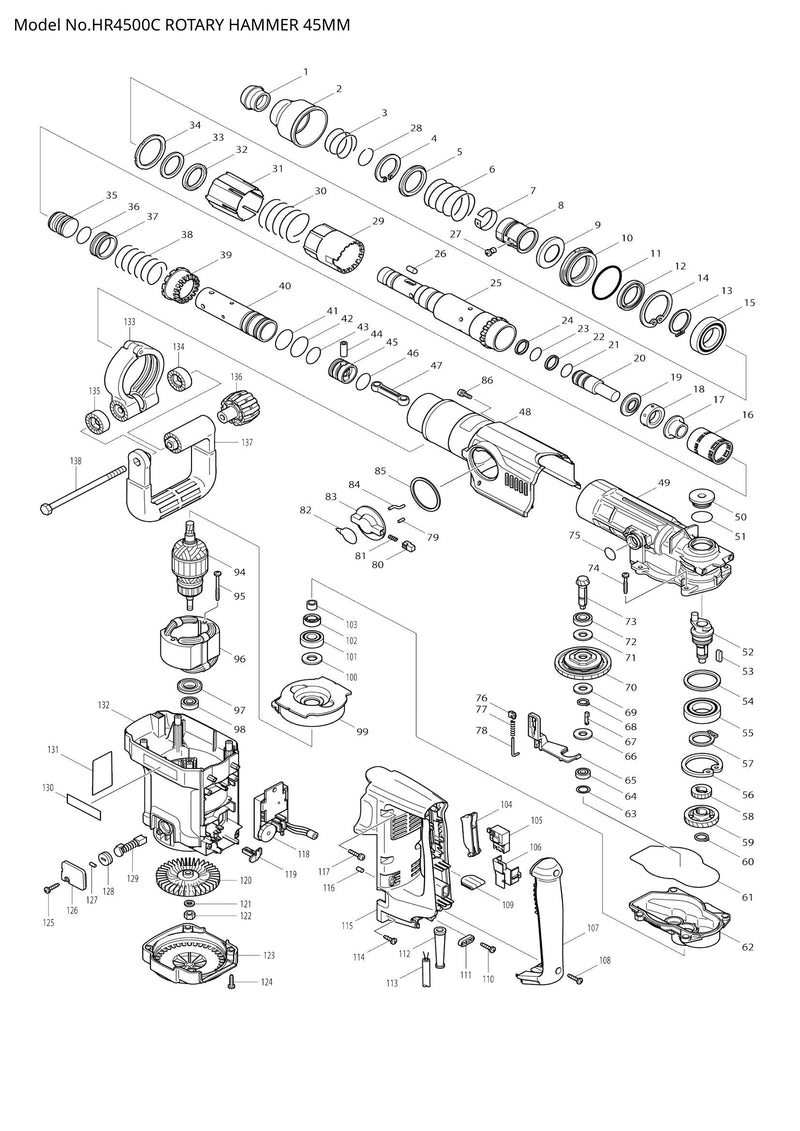

Explosionszeichnung – HR4500C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286259-5)
  • Position 002 – Spannfutterabdeckung (SKU: 417459-8)
  • Position 003 – DRUCKFEDER 46 (SKU: 233178-6)
  • Position 004 – Sicherungsring WR-40 (SKU: 961186-4)
  • Position 005 – UNTERLEGSCHEIBE 40 (SKU: 344489-5)
  • Position 006 – DRUCKFEDER 50 (SKU: 233179-4)
  • Position 007 – Blattfeder 37 (SKU: 232171-7)
  • Position 008 – Spannring (Artikelnummer: 322948-9)
  • Position 009 – Tellerscheibe 32 (SKU: 344488-7)
  • Position 010 – DICHTUNGSGEHÄUSE (SKU: 417435-2)
  • Position 011 – O-RING 56 (SKU: 213669-3)
  • Position 012 – ÖLDICHTRING 35 (SKU: 213480-3)
  • Position 013 – Sicherungsring S-35 (SKU: 961153-9)
  • Position 014 – Sicherungsring R-62 (SKU: 962301-3)
  • Position 015 – KUGELLAGER 6007LLU (SKU: 211471-8)
  • Position 016 – Gleithülse (Artikelnummer: 417434-4)
  • Position 017 – HÜLSE 19 (SKU: 331589-0)
  • Position 018 – GUMMIRING 22 (SKU: 421767-1)
  • Position 019 – UNTERLEGSCHEIBE 19 (SKU: 331597-1)
  • Position 020 – SCHLAGBOLZEN (SKU: 324088-9)
  • Position 021 – O-RING 20 (SKU: 213317-4)
  • Position 022 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 023 – O-RING 20 (SKU: 213317-4)
  • Position 024 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 025 – WERKZEUGHALTER (SKU: 324064-3)
  • Position 026 – ROLLE 8 (SKU: 322908-1)
  • Position 027 – Schulterstift 8 (SKU: 310052-6)
  • Position 028 – RINGFEDER 25 (SKU: 231984-3)
  • Position 029 – Verriegelungshülse A (Artikelnummer: 417437-8)
  • Position 030 – DRUCKFEDER 55 (SKU: 233300-5)
  • Position 031 – Verriegelungshülse B (Artikelnummer: 417436-0)
  • Position 032 – URETHANRING 35 (SKU: 262093-7)
  • Position 033 – Unterlegscheibe 35 (Artikelnummer: 267221-9)
  • Position 034 – Unterlegscheibe 49 (Artikelnummer: 267222-7)
  • Position 035 – STRIKER (SKU: 324089-7)
  • Position 036 – O-RING 27 (SKU: 213440-5)
  • Position 037 – RING 38 (SKU: 331599-7)
  • Position 038 – DRUCKFEDER 39 (SKU: 233299-4)
  • Position 039 – Spiralkegelrad 36 (Artikelnummer: 227401-9)
  • Position 040 – ZYLINDER 34 (SKU: 331592-1)
  • Position 041 – O-RING 35 (SKU: 213486-1)
  • Position 042 – O-RING 35 (SKU: 213486-1)
  • Position 043 – O-RING 27 (SKU: 213440-5)
  • Position 044 – ROHR 10 (SKU: 331598-9)
  • Position 045 – KOLBEN (SKU: 417433-6)
  • Position 046 – O-RING 27 (SKU: 213440-5)
  • Position 047 – STANGE (SKU: 417432-8)
  • Position 048 – Kurbelgehäuseabdeckung kompl. (Artikelnummer: 152766-9)
  • Position 049 – KURBELGEHÄUSE KOMPLETT (SKU: 152764-3)
  • Position 051 – O-RING 30 (SKU: 213406-5)
  • Position 052 – KURBELWELLE (SKU: 324065-1)
  • Position 053 – SCHLÜSSEL 5 (SKU: 254218-7)
  • Position 054 – Unterlegscheibe 45 (Artikelnummer: 267219-6)
  • Position 055 – KUGELLAGER 6006LLU (SKU: 211418-2)
  • Position 056 – Sicherungsring R-55 (SKU: 962252-0)
  • Position 057 – Sicherungsring S-30 (SKU: 961110-7)
  • Position 058 – STIRNRAD 22 (SKU: 227017-0)
  • Position 059 – SCHRÄGZAHNRAD ​​37 (SKU: 226533-9)
  • Position 060 – Sicherungsring S-16 (SKU: 961056-7)
  • Position 061 – DICHTRING (SKU: 421768-9)
  • Position 062 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 152765-1)
  • Position 063 – DÜNNE UNTERLEGSCHEIBE 15 (SKU: 253314-8)
  • Position 064 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 065 – LINK ÄNDERN (SKU: 417438-6)
  • Position 066 – Unterlegscheibe 12 (Artikelnummer: 253810-6)
  • Position 067 – WECHSELSCHLÜSSEL (SKU: 322951-0)
  • Position 068 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 069 – Unterlegscheibe 12 (Artikelnummer: 267113-2)
  • Position 071 – Unterlegscheibe 12 (Artikelnummer: 267113-2)
  • Position 072 – KUGELLAGER 6001LLU (SKU: 211138-8)
  • Position 073 – Spiralkegelrad 10 (Artikelnummer: 227405-1)
  • Position 074 – Blechschraube 5x35 (Artikelnummer: 266012-5)
  • Position 075 – O-RING 20 (SKU: 213304-3)
  • Position 076 – Gleitplatte (Artikelnummer: 416289-4)
  • Position 077 – DRUCKFEDER 3 (SKU: 233180-9)
  • Position 078 – FÜHRUNGSSTIFT 2 (SKU: 322963-3)
  • Position 079 – PIN 4 (SKU: 256122-6)
  • Position 080 – SPERRKNOPF (SKU: 417340-3)
  • Position 081 – DRUCKFEDER 2.4 (SKU: 233188-3)
  • Position 082 – ANZEIGEETIKETT (SKU: 816329-2)
  • Position 083 – SCHALTHEBEL (SKU: 416287-8)
  • Position 084 – KURBELZAPFEN 4 (SKU: 322962-5)
  • Position 085 – Staubschutzscheibe 55 (SKU: 421698-4)
  • Position 086 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 095 – Blechschraube 5x50 (Artikelnummer: 266046-8)
  • Position 097 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 098 – KUGELLAGER 6000DDW (SKU: 211088-7)
  • Position 099 – Prallplatte (Artikelnummer: 417439-4)
  • Position 100 – Unterlegscheibe 15 (Artikelnummer: 267025-9)
  • Position 101 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 102 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 103 – HÜLSE 12 (SKU: 331596-3)
  • Position 104 – SCHALTHEBEL (SKU: 416284-4)
  • Position 106 – LEITERFÜHRUNG (SKU: 416126-2)
  • Position 107 – GRIFFABDECKUNG (SKU: 417443-3)
  • Position 108 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 109 – SCHWAMMBLATT (SKU: 421583-1)
  • Position 110 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 112 – CORD GUARD 10 (SKU: 682560-0)
  • Position 114 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 115 – GRIFF (SKU: 417444-1)
  • Position 116 – ACRYL-STIFT 5 (SKU: 416285-2)
  • Position 117 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 119 – FIXSTANGE (SKU: 417431-0)
  • Position 120 – FAN 90 (SKU: 240016-5)
  • Position 121 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 122 – SECHSKANTMUTTER M8 (Artikelnummer: 931403-6)
  • Position 123 – HINTERE ABDECKUNG (SKU: 417441-7)
  • Position 124 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 125 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 126 – Bürstenhalterabdeckung (SKU: 416292-5)
  • Position 127 – Gummistift 4 (SKU: 263002-9)
  • Position 130 – MAKITA MARK (SKU: 819064-1)
  • Position 131 – TYPENSCHILD HR4500C (SKU: 852945-6)
  • Position 132 – MOTORGEHÄUSESATZ (SKU: 183332-1)
  • Position 133 – SEITENGRIFFBASIS 75 KOMPLETT (SKU: 152768-5)
  • Position 134 – SEITENGRIFFNOCKE (SKU: 417002-3)
  • Position 135 – SEITENGRIFFNOCKE (SKU: 417002-3)
  • Position 136 – FLÜGELMUTTER M8 (SKU: 252640-2)
  • Position 137 – SEITENGRIFF (SKU: 417003-1)
  • Position 138 – Sechskantschraube M8x150 (Artikelnummer: 265439-6)
