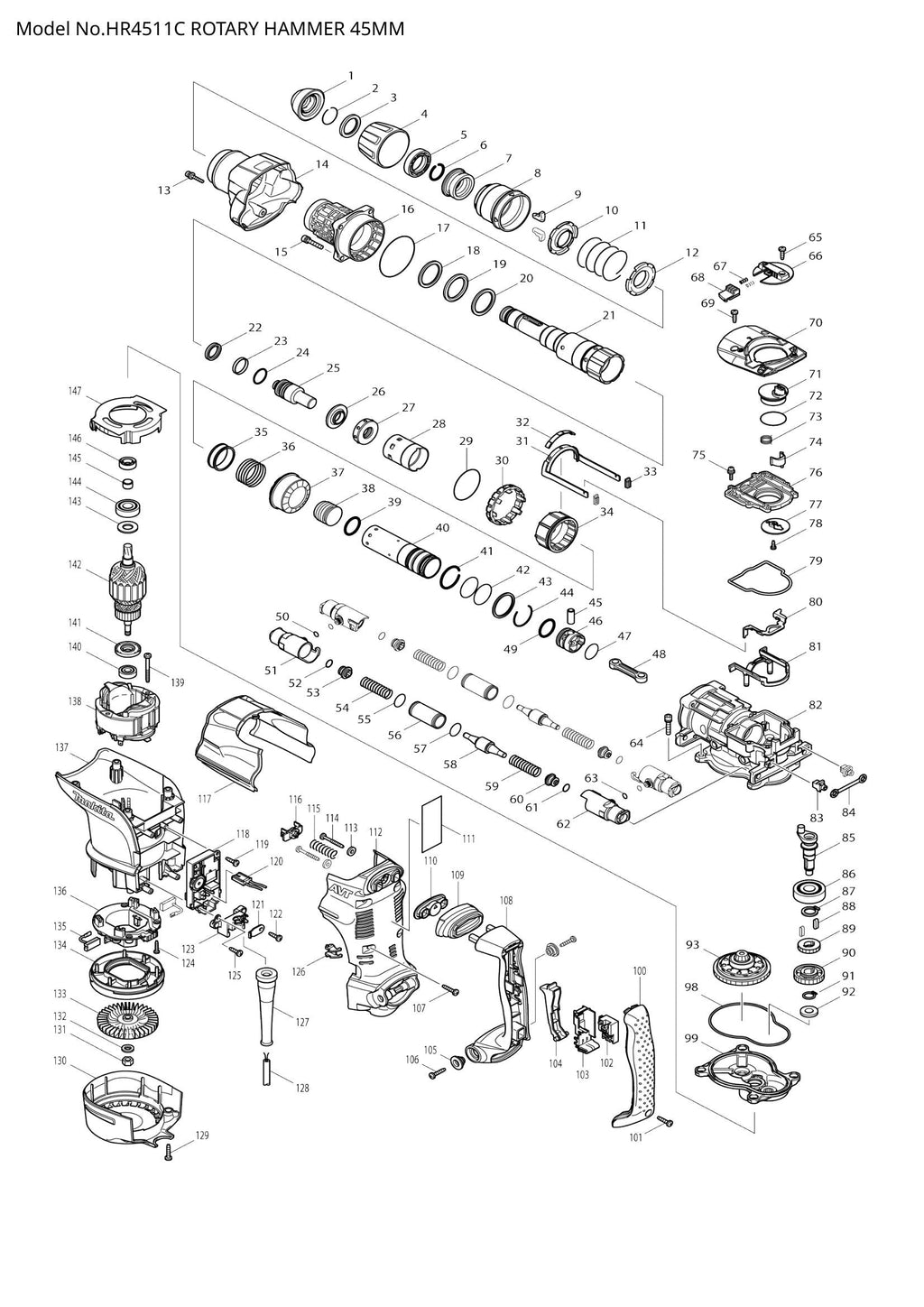

HR4511C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR4511C exploded view

Explosionszeichnung – HR4511C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – RINGFEDER 25 (SKU: 233948-3)
  • Position 003 – RING 28 (SKU: 257280-1)
  • Position 004 – Spannfutterabdeckung (SKU: 450064-8)
  • Position 005 – DISTANZSTÜCK (SKU: 419002-9)
  • Position 006 – RINGFEDER 25 (SKU: 233948-3)
  • Position 007 – Spannring (Artikelnummer: 324752-2)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 450030-5)
  • Position 009 – WERKZEUGHALTER (SKU: 310178-4)
  • Position 010 – FEDERFÜHRUNG (SKU: 345804-6)
  • Position 011 – DRUCKFEDER 49 (SKU: 233496-2)
  • Position 012 – FEDERFÜHRUNG (SKU: 345804-6)
  • Position 013 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 014 – FASSABDECKUNG KOMPLETT (SKU: 158300-3)
  • Position 015 – Innensechskantschraube M6X30 (Artikelnummer: 922353-6)
  • Position 017 – O-RING 71 (SKU: 213754-2)
  • Position 018 – Unterlegscheibe 36 (Artikelnummer: 267357-4)
  • Position 019 – GUMMIRING 36 (SKU: 262135-7)
  • Position 020 – Unterlegscheibe 36 (Artikelnummer: 267357-4)
  • Position 021 – WERKZEUGHALTER (SKU: 324872-2)
  • Position 022 – X-RING 21 (SKU: 213980-3)
  • Position 023 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 024 – O-RING 23 (SKU: 213394-6)
  • Position 025 – SCHLAGBOLZEN (SKU: 324802-3)
  • Position 026 – RING 19 (SKU: 324805-7)
  • Position 027 – GUMMIRING 20 (SKU: 424032-7)
  • Position 028 – Gleithülse (Artikelnummer: 450024-0)
  • Position 029 – O-RING 53 (SKU: 213656-2)
  • Position 030 – Verriegelungshülse (SKU: 450031-3)
  • Position 031 – Verbindungsarm (Artikelnummer: 165465-4)
  • Position 032 – Verbindungsarmführung (SKU: 450032-1)
  • Position 033 – DICHTUNGSPLATTE (SKU: 424024-6)
  • Position 034 – Antriebshülse (Artikelnummer: 324800-7)
  • Position 035 – RING 38 (SKU: 331599-7)
  • Position 036 – DRUCKFEDER 39 (SKU: 234024-6)
  • Position 037 – GERADE KEGELRAD 35 (SKU: 227526-9)
  • Position 038 – STRIKER (SKU: 324804-9)
  • Position 039 – O-RING 27 (SKU: 213981-1)
  • Position 040 – ZYLINDER 34 (SKU: 324803-1)
  • Position 041 – RINGFEDER 37 (SKU: 233956-4)
  • Position 042 – O-RING 35 (SKU: 213460-9)
  • Position 043 – RING 38 (SKU: 257283-5)
  • Position 044 – RINGFEDER 36 (SKU: 233955-6)
  • Position 045 – ROHR 10 (SKU: 331598-9)
  • Position 046 – KOLBEN (SKU: 450025-8)
  • Position 047 – O-RING 26 (SKU: 213407-3)
  • Position 048 – Pleuelstange (Artikelnummer: 450026-6)
  • Position 049 – O-RING 27 (SKU: 213981-1)
  • Position 050 – O-RING 8 (SKU: 213030-4)
  • Position 051 – ROHRHALTER (SKU: 318169-9)
  • Position 052 – O-RING 12 (SKU: 213118-0)
  • Position 053 – FEDERFÜHRUNG (SKU: 450027-4)
  • Position 054 – DRUCKFEDER 14 (SKU: 234023-8)
  • Position 055 – O-RING 22 (SKU: 213373-4)
  • Position 056 – ROHR 20 (SKU: 331778-7)
  • Position 057 – O-RING 22 (SKU: 213373-4)
  • Position 059 – DRUCKFEDER 14 (SKU: 234023-8)
  • Position 060 – FEDERFÜHRUNG (SKU: 450027-4)
  • Position 061 – O-RING 12 (Artikelnummer: 213118-0)
  • Position 062 – ROHRHALTER (SKU: 318169-9)
  • Position 063 – O-RING 8 (SKU: 213030-4)
  • Position 064 – Innensechskantschraube M6X30 (Artikelnummer: 922353-6)
  • Position 065 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 066 – SCHALTHEBEL (SKU: 419020-7)
  • Position 067 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 068 – SPERRKNOPF (SKU: 419009-5)
  • Position 069 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 070 – Kurbeldeckelabdeckung (Artikelnummer: 318170-4)
  • Position 073 – TORSIONSFEDER 16 (SKU: 233506-5)
  • Position 074 – Verbindungshebel (Artikelnummer: 310207-3)
  • Position 075 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 077 – Halteplatte (Artikelnummer: 345778-1)
  • Position 079 – DICHTRING (SKU: 424034-3)
  • Position 080 – Verbindungsplatte (Artikelnummer: 345822-4)
  • Position 081 – LINK PLATE GUIDE (SKU: 450029-0)
  • Position 082 – KURBELGEHÄUSE KOMPLETT (SKU: 158297-6)
  • Position 083 – FIX GUIDE (SKU: 419008-7)
  • Position 084 – Kissenplatte (Artikelnummer: 423345-3)
  • Position 085 – KURBELWELLE (SKU: 324801-5)
  • Position 086 – KUGELLAGER 6303LLU (SKU: 211279-0)
  • Position 087 – Sicherungsring S-17 (SKU: 961057-5)
  • Position 088 – SCHLÜSSEL 5 (SKU: 254220-0)
  • Position 091 – Sicherungsring S-14 (SKU: 961054-1)
  • Position 092 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
  • Position 093 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125415-1)
  • Position 098 – DICHTRING (SKU: 424033-5)
  • Position 099 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158299-2)
  • Position 100 – GRIFFABDECKUNG (SKU: 419796-6)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 103 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 104 – SCHALTHEBEL (SKU: 419025-7)
  • Position 105 – SCHULTERÄRMEL 6 (SKU: 313124-6)
  • Position 106 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 107 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 108 – GRIFF (SKU: 419798-2)
  • Position 109 – Staubschutz (Artikelnummer: 424035-1)
  • Position 110 – Staubschutzhalterung (SKU: 450028-2)
  • Position 112 – GRIFFBASIS (SKU: 450038-9)
  • Position 113 – Unterlegscheibe 5 (Artikelnummer: 253807-5)
  • Position 114 – Blechschraube 5x40 (Artikelnummer: 266211-9)
  • Position 115 – DRUCKFEDER 11 (SKU: 233434-4)
  • Position 116 – FEDERFÜHRUNG (SKU: 419013-4)
  • Position 117 – Kurbelgehäuseabdeckung (Artikelnummer: 450036-3)
  • Position 118 – CONTROLLER (SKU: 631751-0)
  • Position 120 – FÜHRUNGSEINHEIT (SKU: 638510-3)
  • Position 121 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 122 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 123 – Kabelklemmensockel (SKU: 419024-9)
  • Position 124 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 126 – LINSE (SKU: 419774-6)
  • Position 127 – CORD GUARD 10 (SKU: 682560-0)
  • Position 129 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 130 – HINTERE ABDECKUNG (SKU: 450035-5)
  • Position 131 – SECHSKANTMUTTER M8-12 (SKU: 252178-7)
  • Position 132 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 133 – FAN 90 (SKU: 240016-5)
  • Position 134 – LÜFTERFÜHRUNG (SKU: 419782-7)
  • Position 137 – MOTORGEHÄUSE (SKU: 450041-0)
  • Position 138 – FELD 220-240 V (SKU: 636313-9)
  • Position 139 – Blechschraube 5x50 (Artikelnummer: 266046-8)
  • Position 140 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 141 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 142 – ANKERBAUGRUPPE 220-240 V (SKU: 517768-6)
  • Position 143 – Unterlegscheibe 15 (Artikelnummer: 267025-9)
  • Position 144 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 145 – HÜLSE 12 (SKU: 331596-3)
  • Position 146 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 147 – Prallplatte (Artikelnummer: 450033-9)
  • Position 155 – SCHULTERÄRMEL 19 (SKU: 331840-8)
  • Position 156 – Transparentes Etikett (Artikelnummer: 819362-3)
