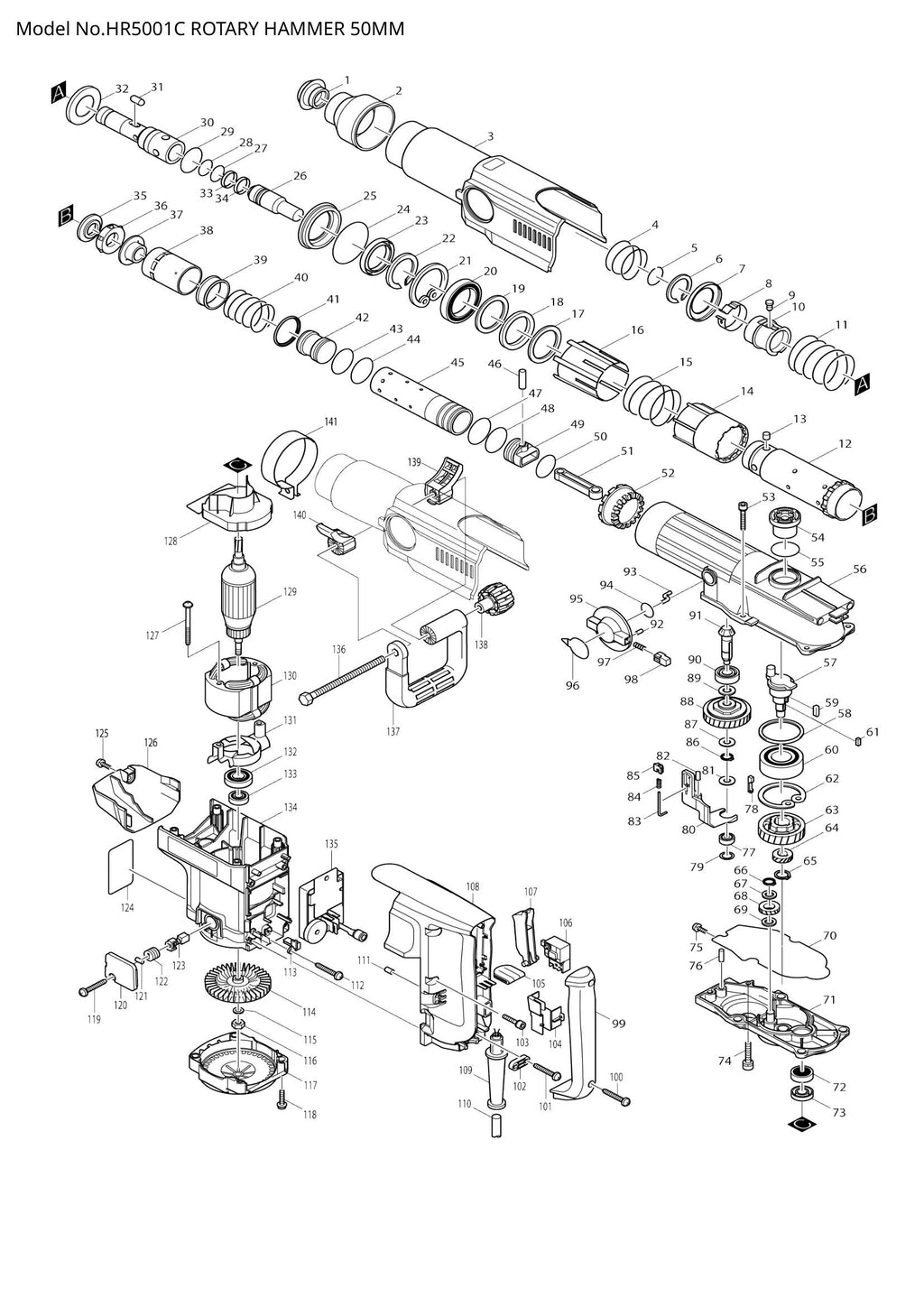

HR5001C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR5001C exploded view

Explosionszeichnung – HR5001C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERKAPPE (SKU: 286250-3)
  • Position 002 – Spannfutterabdeckung (SKU: 416568-0)
  • Position 003 – Kurbelgehäuseabdeckung kompl. (Artikelnummer: 150836-8)
  • Position 004 – DRUCKFEDER 51 (SKU: 233217-2)
  • Position 005 – RINGFEDER 25 (SKU: 231984-3)
  • Position 006 – Sicherungsring WR-45 (SKU: 961232-3)
  • Position 007 – Tellerscheibe 45 (SKU: 267735-8)
  • Position 008 – Blattfeder 41 (SKU: 232180-6)
  • Position 009 – PIN 8 (SKU: 323767-6)
  • Position 010 – Spannring (Artikelnummer: 323773-1)
  • Position 011 – DRUCKFEDER 55 (SKU: 233218-0)
  • Position 012 – WERKZEUGHALTER B (SKU: 323772-3)
  • Position 013 – PIN 10 (SKU: 256265-4)
  • Position 014 – Verriegelungshülse A (Artikelnummer: 416572-9)
  • Position 015 – DRUCKFEDER 58 (SKU: 233216-4)
  • Position 016 – Verriegelungshülse B (SKU: 416573-7)
  • Position 017 – Unterlegscheibe 50 (Artikelnummer: 267180-7)
  • Position 018 – URETHANHÜLSE 50 (SKU: 262543-2)
  • Position 019 – Unterlegscheibe 50 (Artikelnummer: 267180-7)
  • Position 020 – KUGELLAGER 6910 (SKU: 211751-2)
  • Position 021 – Sicherungsring R-72 (SKU: 962351-8)
  • Position 022 – Sicherungsring WR-50 (SKU: 961234-9)
  • Position 023 – ÖLDICHTRING 48 (SKU: 213618-0)
  • Position 024 – O-RING 67 (SKU: 213715-2)
  • Position 025 – Dichtungsgehäuse (SKU: 416565-6)
  • Position 026 – SCHLAGBOLZEN (SKU: 323768-4)
  • Position 027 – O-RING 23 (SKU: 213394-6)
  • Position 028 – O-RING 23 (SKU: 213394-6)
  • Position 029 – O-RING 36 (SKU: 213522-3)
  • Position 030 – WERKZEUGHALTER A (SKU: 323771-5)
  • Position 031 – ROLLER 8 (SKU: 322908-1)
  • Position 032 – Tellerscheibe 37 (Artikelnummer: 267734-0)
  • Position 033 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 034 – FLUORIDRING 28 (SKU: 213431-6)
  • Position 035 – RING 22 (SKU: 323817-7)
  • Position 036 – GUMMIRING 24 (SKU: 421623-5)
  • Position 037 – KRAGENÄRMEL 22 (SKU: 331530-3)
  • Position 038 – Gleithülse (Artikelnummer: 416566-4)
  • Position 039 – RING 45 (SKU: 331531-1)
  • Position 040 – DRUCKFEDER 45 (SKU: 233215-6)
  • Position 041 – UNTERLEGSCHEIBE 45 (SKU: 267736-6)
  • Position 042 – STRIKER (SKU: 323769-2)
  • Position 043 – O-RING 34 (SKU: 213482-9)
  • Position 044 – RINGFEDER 43 (SKU: 231985-1)
  • Position 045 – ZYLINDER 40 (SKU: 331534-5)
  • Position 047 – O-RING 36 (Artikelnummer: 213510-0)
  • Position 048 – O-RING 34 (SKU: 213482-9)
  • Position 049 – KOLBEN (SKU: 416563-0)
  • Position 051 – STANGE (SKU: 416564-8)
  • Position 052 – Spiralkegelrad 41 (Artikelnummer: 226761-6)
  • Position 053 – Innensechskantschraube M6x40 (Artikelnummer: 922361-7)
  • Position 054 – KURBELKAPPE (SKU: 416561-4)
  • Position 055 – O-RING 36 (Artikelnummer: 213510-0)
  • Position 056 – KURBELGEHÄUSE KOMPLETT (SKU: 150831-8)
  • Position 057 – KURBELWELLE (SKU: 323774-9)
  • Position 058 – Unterlegscheibe 56 (Artikelnummer: 267181-5)
  • Position 059 – SCHLÜSSEL 5 (SKU: 254229-2)
  • Position 060 – KUGELLAGER 62/32 2RS (SKU: 211470-0)
  • Position 061 – SCHLÜSSEL 4 (SKU: 254202-2)
  • Position 062 – Sicherungsring R-65 (SKU: 962303-9)
  • Position 063 – SCHRÄGZAHNRAD ​​50 (SKU: 226493-5)
  • Position 064 – SCHRÄGZAHNRAD ​​20A (SKU: 226490-1)
  • Position 065 – Sicherungsring S-14 (SKU: 961054-1)
  • Position 066 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 067 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 068 – SCHRÄGZAHNRAD ​​(SKU: 150835-0)
  • Position 069 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 070 – DICHTRING (SKU: 421622-7)
  • Position 073 – ÖLDICHTRING 14 (SKU: 213160-1)
  • Position 074 – Innensechskantschraube M6x30 (Artikelnummer: 922351-0)
  • Position 075 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 076 – PIN 7 (SKU: 256286-6)
  • Position 077 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 078 – WECHSELSCHLÜSSEL (SKU: 322951-0)
  • Position 079 – DÜNNE UNTERLEGSCHEIBE 15 (SKU: 253314-8)
  • Position 080 – LINK ÄNDERN (SKU: 416571-1)
  • Position 081 – Unterlegscheibe 12 (Artikelnummer: 253810-6)
  • Position 082 – PIN 5 (SKU: 256263-8)
  • Position 083 – FÜHRUNGSSTIFT 2 (SKU: 322963-3)
  • Position 084 – DRUCKFEDER 3 (SKU: 233180-9)
  • Position 085 – Gleitplatte (Artikelnummer: 416289-4)
  • Position 086 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 087 – Unterlegscheibe 12 (Artikelnummer: 267113-2)
  • Position 088 – DREHMOMENTBEGRENZER KOMPLETT (SKU: 150986-9)
  • Position 089 – Unterlegscheibe 12 (Artikelnummer: 267113-2)
  • Position 090 – KUGELLAGER 6201 (SKU: 211109-5)
  • Position 091 – Spiralkegelrad 12 (Artikelnummer: 226760-8)
  • Position 092 – PIN 4 (SKU: 256122-6)
  • Position 094 – O-RING 20 (SKU: 213304-3)
  • Position 095 – SCHALTHEBEL (SKU: 416287-8)
  • Position 096 – ANZEIGEETIKETT (SKU: 816329-2)
  • Position 097 – DRUCKFEDER 2.4 (SKU: 233188-3)
  • Position 100 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 104 – LEITERFÜHRUNG (SKU: 416126-2)
  • Position 105 – SCHWAMMBLATT (SKU: 421583-1)
  • Position 110 – NETZKABEL 1.0-2-5.0 (SKU: 665883-1)
  • Position 111 – ACRYL-STIFT 5 (SKU: 416285-2)
  • Position 112 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 113 – FIXSTANGE (SKU: 416562-2)
  • Position 114 – FAN 90 (SKU: 240016-5)
  • Position 115 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 116 – SECHSKANTMUTTER M8 (Artikelnummer: 931402-8)
  • Position 117 – HINTERE ABDECKUNG (SKU: 416570-3)
  • Position 118 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 119 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 120 – Bürstenhalterabdeckung (SKU: 416292-5)
  • Position 121 – Gummistift 4 (SKU: 263002-9)
  • Position 124 – TYPENSCHILD HR5001C (SKU: 859584-3)
  • Position 125 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 126 – Getriebegehäuseabdeckung (Artikelnummer: 416575-3)
  • Position 127 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 128 – Prallplatte (Artikelnummer: 416569-8)
  • Position 129 – ANKERBAUGRUPPE 220-240 V (SKU: 516778-0)
  • Position 130 – FELD 220-240 V (SKU: 626078-1)
  • Position 131 – STAUBFÜHRUNG (SKU: 416567-2)
  • Position 132 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 133 – KUGELLAGER 6000DDW (SKU: 211088-7)
  • Position 134 – MOTORGEHÄUSE KOMPLETT (SKU: 150833-4)
  • Position 136 – SECHSKANTSCHRAUBE M8X150 (SKU: 265439-6)
  • Position 138 – FLÜGELMUTTER M8 (SKU: 252640-2)
  • Position 143 – SEITENGRIFF-NOTZE S (SKU: 417002-3)
