HS6100 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HS6100 exploded view

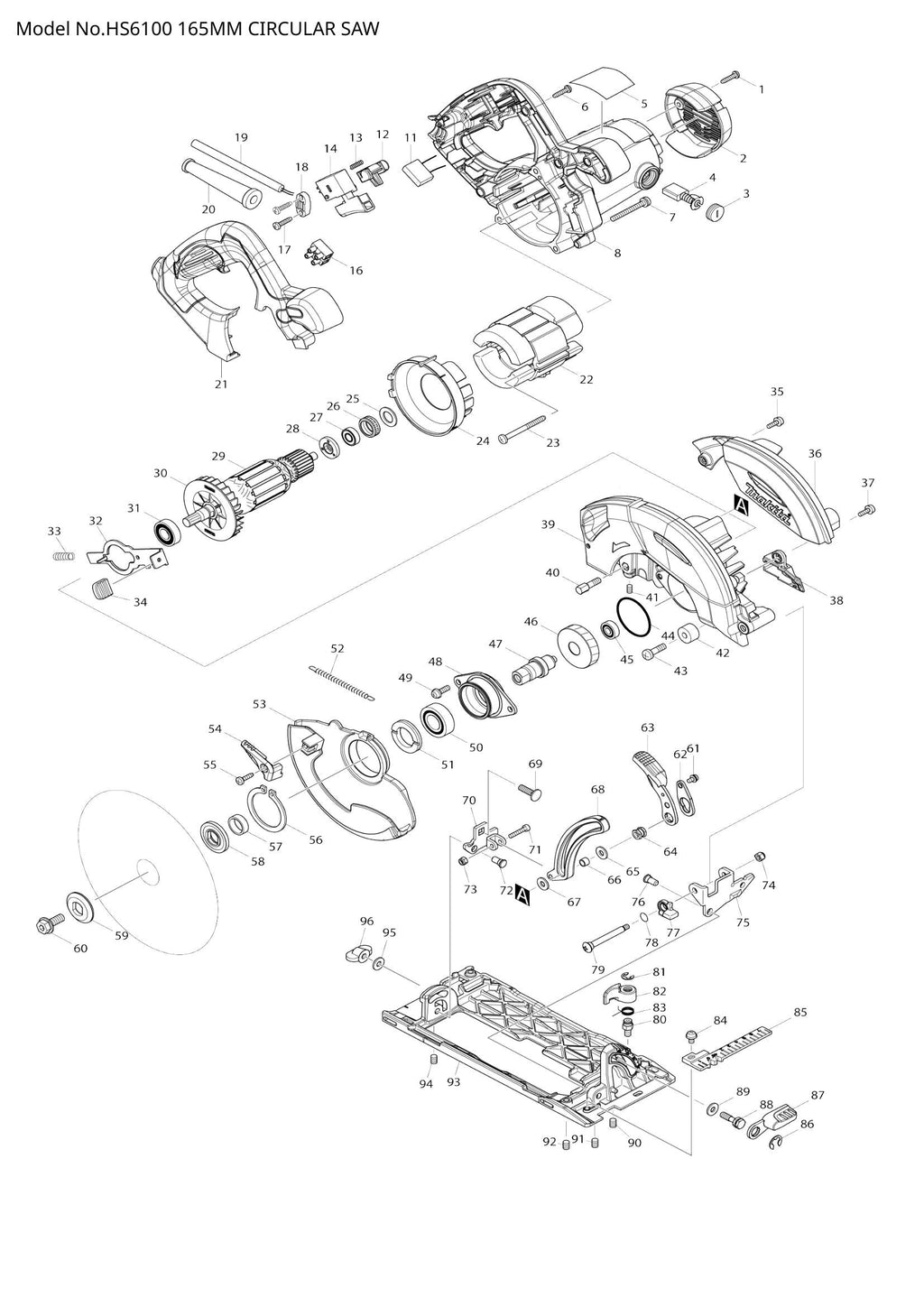

Explosionszeichnung – HS6100

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 002 – HINTERE ABDECKUNG (SKU: 453288-5)
  • Position 005 – HS6100 TYPENSCHILD (SKU: 896693-7)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 007 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
  • Position 008 – MOTORGEHÄUSE KOMPLETT (SKU: 141313-1)
  • Position 011 – Rauschunterdrücker (SKU: 645200-1)
  • Position 012 – SPERRKNOPF (SKU: 453284-3)
  • Position 013 – DRUCKFEDER 4 (SKU: 231469-9)
  • Position 014 – SCHALTER SGE115CDY-10 (SKU: 650245-6)
  • Position 016 – Klemmenblock 1P (Artikelnummer: 654532-5)
  • Position 017 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 018 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 019 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
  • Position 020 – Kabelschutz 9.3-90 (Artikelnummer: 682540-6)
  • Position 021 – GRIFFABDECKUNG (SKU: 453282-7)
  • Position 022 – FELDBAUGRUPPE 220-240 V (SKU: 525863-8)
  • Position 023 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 024 – Prallplatte (Artikelnummer: 453283-5)
  • Position 025 – GUMMISCHEIBE 13 (SKU: 261103-7)
  • Position 026 – GUMMIRING 19 (SKU: 421479-6)
  • Position 027 – KUGELLAGER 698ZZ (SKU: 210016-9)
  • Position 028 – ISOLATIONSSCHEIBE (SKU: 681654-8)
  • Position 029 – ANKERBAUGRUPPE 220 V (SKU: 513843-6)
  • Position 030 – FAN 70 (SKU: 240133-1)
  • Position 031 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 032 – WELLENSPERRE (SKU: 346547-3)
  • Position 033 – DRUCKFEDER 7 (SKU: 233429-7)
  • Position 034 – KAPPE (SKU: 286275-7)
  • Position 035 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 036 – KLINGENABDECKUNG (SKU: 453292-4)
  • Position 037 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 038 – KANAL (SKU: 453290-8)
  • Position 039 – Klingengehäuse komplett (Artikelnummer: 141314-9)
  • Position 040 – SECHSKANTSCHRAUBE M6X18 (SKU: 265594-4)
  • Position 041 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
  • Position 042 – Gummimanschette 6 (SKU: 262552-1)
  • Position 043 – + Linsenkopfschraube M6x20 (Artikelnummer: 251247-1)
  • Position 044 – O-RING 44 (SKU: 213560-5)
  • Position 045 – KUGELLAGER 607ZZ (SKU: 211022-7)
  • Position 046 – SCHRÄGZAHNRAD ​​40 (SKU: 227755-4)
  • Position 047 – SPINDEL (SKU: 326127-1)
  • Position 048 – LAGERGEHÄUSE (SKU: 318820-1)
  • Position 049 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 050 – KUGELLAGER 6003DDW (SKU: 211275-8)
  • Position 051 – LAGERHALTER 23-36 (SKU: 285848-3)
  • Position 052 – Zugfeder 4 (Artikelnummer: 231878-2)
  • Position 053 – SICHERHEITSABDECKUNG (SKU: 318826-9)
  • Position 054 – HEBEL 37 (SKU: 272271-1)
  • Position 055 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 056 – Sicherungsring S-42 (Artikelnummer: 961201-4)
  • Position 057 – RING 17 (SKU: 257279-6)
  • Position 059 – ÄUSSERER FLANSCH 35 (SKU: 224409-4)
  • Position 060 – Innensechskantschraube M8x20 (Artikelnummer: 266283-4)
  • Position 061 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
  • Position 062 – SCHLOSSPLATTE (SKU: 453362-9)
  • Position 063 – HEBEL 70 (SKU: 272273-7)
  • Position 064 – SECHSKANTMUTTER M6 (SKU: 264071-3)
  • Position 065 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 066 – HÜLSE 6 (SKU: 257669-3)
  • Position 067 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 068 – TIEFENFÜHRUNG KOMPLETT (SKU: 141315-7)
  • Position 069 – Vierkantschraube mit Kappe M6X20 (Artikelnummer: 251919-8)
  • Position 070 – HINTERE WINKELFÜHRUNG (SKU: 165670-3)
  • Position 071 – Innensechskantschraube M4x20 (Artikelnummer: 922137-2)
  • Position 072 – Schulterstift 6-7 (SKU: 256480-0)
  • Position 073 – SECHSKANTMUTTER M4-7 (SKU: 252126-6)
  • Position 074 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
  • Position 075 – WINKELFÜHRUNG (SKU: 345590-9)
  • Position 076 – Schulterstift 6-7 (SKU: 256480-0)
  • Position 077 – STOPPER (SKU: 318823-5)
  • Position 078 – O-RING 9 (SKU: 213062-1)
  • Position 079 – + Flachrundkopfschraube M5 (Artikelnummer: 266734-7)
  • Position 080 – SECHSKANTSCHRAUBE M6X10 (SKU: 265571-6)
  • Position 081 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 082 – Verriegelungshebel (Artikelnummer: 453165-1)
  • Position 083 – TORSIONSFEDER 11 (SKU: 233596-8)
  • Position 084 – Flachkopfschraube M5x8 (Artikelnummer: 911203-0)
  • Position 085 – OBERE FÜHRUNG (SKU: 453291-6)
  • Position 086 – BOGENSTOPPRING E-8 (SKU: 257982-9)
  • Position 087 – HEBEL 45 (SKU: 272272-9)
  • Position 088 – SECHSKANTSCHRAUBE M6X20 (SKU: 266735-5)
  • Position 089 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 090 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 091 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 092 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 093 – BASIS (SKU: 318825-1)
  • Position 094 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 095 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 096 – Flügelmutter M6 (Artikelnummer: 252631-3)
