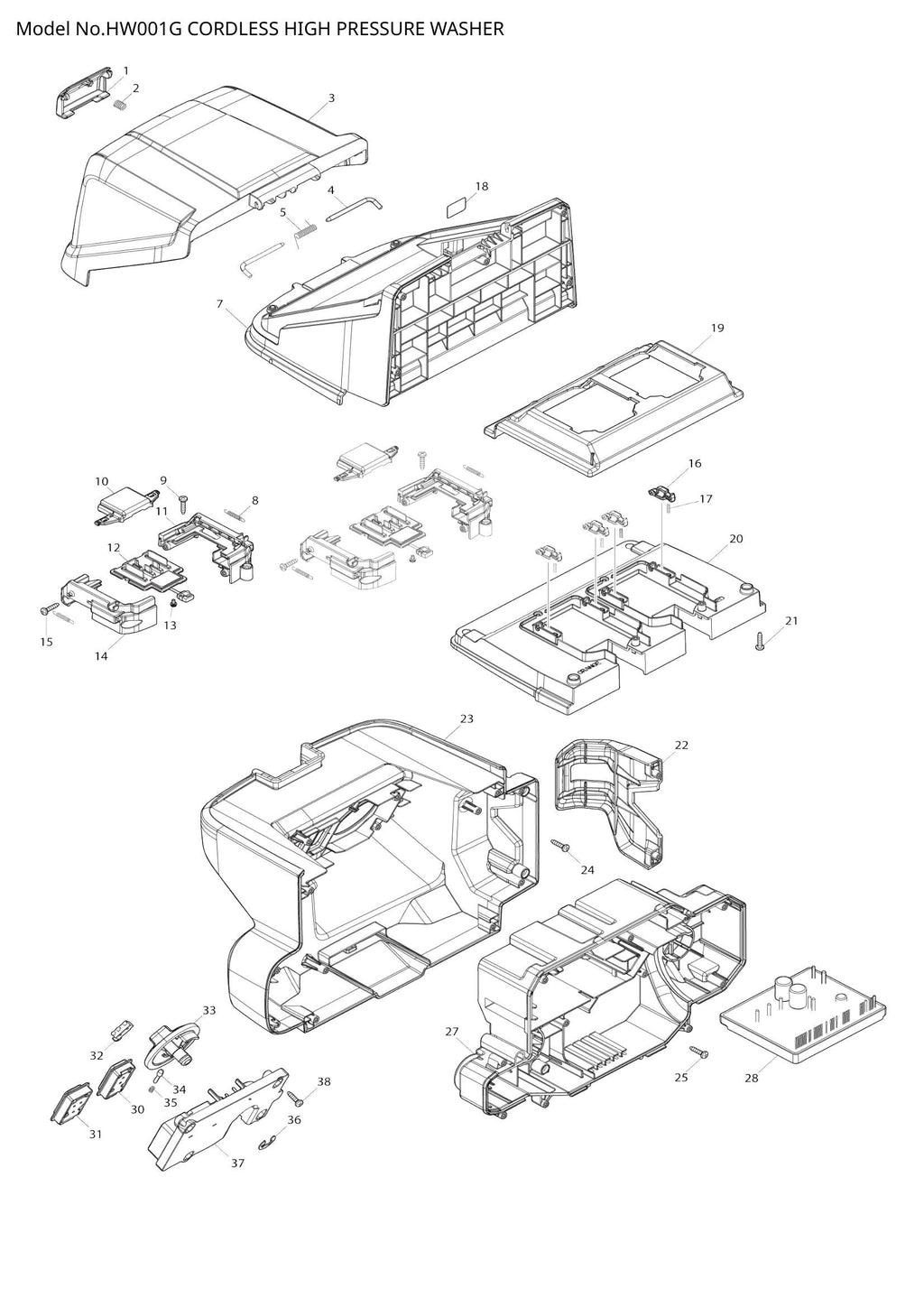

Explosionszeichnung – HW001G

Name: Explosionszeichnung – HW001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Verriegelungshebel (SKU: 413T26-7)
Position 002 – DRUCKFEDER 6 (SKU: 232821-4)
Position 003 – Batteriekastenabdeckung (SKU: 413T25-9)
Position 004 – STANGE 4 (SKU: 327C24-2)
Position 005 – TORSIONSFEDER 5 (SKU: 232813-3)
Position 007 – BATTERIEKASTENBAUGRUPPE (SKU: 137021-0)
Position 008 – Zugfeder 4 (Artikelnummer: 232722-6)
Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 010 – KLEMMENABDECKUNG (SKU: 413B40-5)
Position 011 – Klemmengehäusesatz (Artikelnummer: 183Y95-9)
Position 012 – TERMINALEINHEIT (SKU: 632T08-2)
Position 013 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
Position 014 – Klemmengehäusesatz (Artikelnummer: 183Y95-9)
Position 015 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 016 – Verriegelungshebel (SKU: 413B41-3)
Position 017 – DRUCKFEDER 2 (SKU: 232472-3)
Position 018 – HW001G SERIENNR.-ETIKETT (SKU: 8141C2-5)
Position 019 – Klemmenplattenabdeckung (SKU: 413T33-0)
Position 020 – ANSCHLUSSPLATTE (SKU: 413T30-6)
Position 021 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 022 – ZUBEHÖRHALTER S (SKU: 413T29-1)
Position 023 – VORDERE GEHÄUSEBAUGRUPPE (SKU: 137026-0)
Position 024 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 027 – INNENGEHÄUSEBAUGRUPPE (SKU: 137019-7)
Position 028 – CONTROLLER (SKU: 620M65-0)
Position 030 – SCHALTKREIS KOMPLETT (SKU: 620M67-6)
Position 031 – Anzeigekreis komplett (Artikelnummer: 620M68-4)
Position 032 – SCHALTEREINHEIT (SKU: 632V07-6)
Position 033 – SCHALTER 55 (SKU: 413T27-5)
Position 034 – SCHALTNOCKE (SKU: 413U71-8)
Position 035 – DRUCKFEDER 3 (SKU: 232819-1)
Position 036 – ANSCHLAGRING E-10 (SKU: 961016-9)
Position 037 – SCHALTFELD (SKU: 413T37-2)
Position 038 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 040 – GRIFFSATZ (SKU: 1830A1-1)
Position 041 – GRIFFSATZ (SKU: 1830A1-1)
Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 045 – OBERES ROHR R (SKU: 327C41-2)
Position 050 – UNTERES ROHR R (SKU: 327C43-8)
Position 053 – OBERER STOPPER (SKU: 413T20-9)
Position 054 – ROHRHALTER (SKU: 413T19-4)
Position 055 – OBERES ROHR L (SKU: 327C42-0)
Position 056 – DRUCKFEDER 6 (SKU: 232820-6)
Position 057 – SPERRSTIFT 5 (SKU: 327C81-0)
Position 058 – OBERER ROHRSTOPFEN (SKU: 413T22-5)
Position 059 – UNTERER STOPPER (SKU: 413T21-7)
Position 060 – UNTERES ROHR L (SKU: 327C44-6)
Position 061 – STOPPERSTIFT (SKU: 413T38-0)
Position 062 – O-RING 5 (SKU: 213005-3)
Position 063 – HW001G NAMENSSCHILD (SKU: 8141C0-9)
Position 065 – HINTERE GEHÄUSEBAUGRUPPE (SKU: 137020-2)
Position 066 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 067 – Verriegelungsknopf (SKU: 413T18-6)
Position 068 – DRUCKFEDER 6 (SKU: 233068-3)
Position 069 – SPERRSTIFT (SKU: 413T34-8)
Position 071 – HINTERE ABDECKUNG (SKU: 413T15-2)
Position 072 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 073 – ZUBEHÖRHALTER R KOMPLETT (SKU: 141T09-4)
Position 074 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 075 – GUMMI ERHALTEN (SKU: 422250-1)
Position 076 – MOTORGEHÄUSE (SKU: 458326-8)
Position 077 – Gummikissen (Artikelnummer: 422409-0)
Position 078 – STATOR (SKU: 629C40-3)
Position 079 – Prallplatte (Artikelnummer: 458327-6)
Position 080 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 081 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 082 – ROTORBAUGRUPPE (SKU: 519830-3)
Position 083 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 084 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 085 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 161823-2)
Position 086 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 087 – PUMPENBAUGRUPPE (SKU: 122F16-2)
Position 088 – SECHSKANTSCHRAUBE M8X55 MIT G (SKU: 265D26-5)
Position 089 – HÜLSE 8 (SKU: 257A23-7)
Position 090 – RAD 140 (SKU: 413T32-2)
Position 091 – PLATTE (SKU: 327C28-4)
Position 092 – BODENPLATTE (SKU: 413T23-3)
Position 093 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 095 – Fußgummi (SKU: 422A59-7)
Position 096 – Blechschraube 4x18 mit W (Artikelnummer: 252274-1)
Position 100 – O-RING 67 (SKU: 213706-3)
Position 101 – KUGELLAGER 628DDW (SKU: 210032-1)
Position 102 – SCHRÄGZAHNRAD 47 (SKU: 221597-8)
Position 103 – SPINDEL (SKU: 327076-5)
Position 104 – PUMPENGEHÄUSE KOMPLETT (SKU: 161821-6)
Position 105 – Taumelplatte 8,5 (Artikelnummer: 347B66-4)
Position 106 – HSHBOLT M6X20 MIT W (SKU: 265D25-7)
Position 107 – Axialkugellager 2454 (Artikelnummer: 210275-5)
Position 108 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 111 – KOLBENBOLZEN 12 (SKU: 327075-7)
Position 112 – FEDERHALTER C (SKU: 347340-8)
Position 113 – DRUCKFEDER 22 (SKU: 232434-1)
Position 114 – O-RING 67 (SKU: 213706-3)
Position 115 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 116 – KOLBENZYLINDER (SKU: 319670-7)
Position 117 – ÖLDICHTRING 12 (SKU: 213861-1)
Position 118 – Dichtungshalter 12 (Artikelnummer: 413T06-3)
Position 119 – VERPACKUNG 12 (SKU: 422A58-9)
Position 120 – KOLBENGEHÄUSE (SKU: 312E45-9)
Position 121 – O-RING 53 (SKU: 213656-2)
Position 122 – VENTIL KOMPLETT B (SKU: 141S01-4)
Position 123 – VENTIL KOMPLETT A (SKU: 141S00-6)
Position 124 – VENTILHALTER (SKU: 413T11-0)
Position 125 – O-RING 22 (SKU: 213A49-9)
Position 126 – O-RING 13 (SKU: 213238-0)
Position 127 – O-RING 5 (SKU: 213005-3)
Position 128 – DRUCKFEDER 6 (SKU: 232433-3)
Position 129 – FEDERHALTER A (SKU: 458322-6)
Position 130 – O-RING 10 (SKU: 213055-8)
Position 131 – Halter einstellen (Artikelnummer: 413T10-2)
Position 132 – O-RING 7 (SKU: 213011-8)
Position 135 – EINLAUFVERBINDUNG (SKU: 413T05-5)
Position 136 – Gummikissen (Artikelnummer: 422409-0)
Position 137 – O-RING 14 (SKU: 213176-6)
Position 138 – ÜBERDRUCKVENTILBAUGRUPPE (SKU: 137025-2)
Position 145 – U-TYP PIN 3 (SKU: 327C22-6)
Position 146 – PUMPENKOPF (SKU: 312E46-7)
Position 147 – HS-Schraube M5x50 mit WR (Artikelnummer: 265A33-0)
Position 148 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 149 – AUSLAUFVERBINDUNG (SKU: 327C25-0)
Position 150 – O-RING 14 (SKU: 213176-6)
Position 151 – VERBINDUNG (SKU: 413T12-8)
Position 152 – O-RING 14 (SKU: 213176-6)
Position 153 – O-RING 4 (SKU: 213A64-3)
Position 154 – POLYACETAL-UNTERLEGSCHEIBE 4B (SKU: 413T07-1)
Position 155 – O-RING 4 (SKU: 213A64-3)
Position 156 – DRUCKFEDER 11 (SKU: 232429-4)
Position 157 – POLYACETAL-UNTERLEGSCHEIBE 4A (SKU: 413T08-9)
Position 158 – DRUCKSTIFT (SKU: 413T04-7)
Position 159 – O-RING 14 (SKU: 213922-7)
Position 160 – O-RING 16 (SKU: 213223-3)
Position 161 – PUMPENKOPFKAPPE (SKU: 458310-3)
Position 162 – SCHALTKASTENSATZ (SKU: 183Y99-1)
Position 163 – Schaltkastensatz (Artikelnummer: 183Y99-1)
Position 164 – Flachkopfschraube M3x16 (Artikelnummer: 911028-2)
Position 165 – SCHALTEREINHEIT (SKU: 632V08-4)
Position 166 – Gummikissen (Artikelnummer: 422409-0)
Position 167 – Gummikissen (Artikelnummer: 422409-0)
