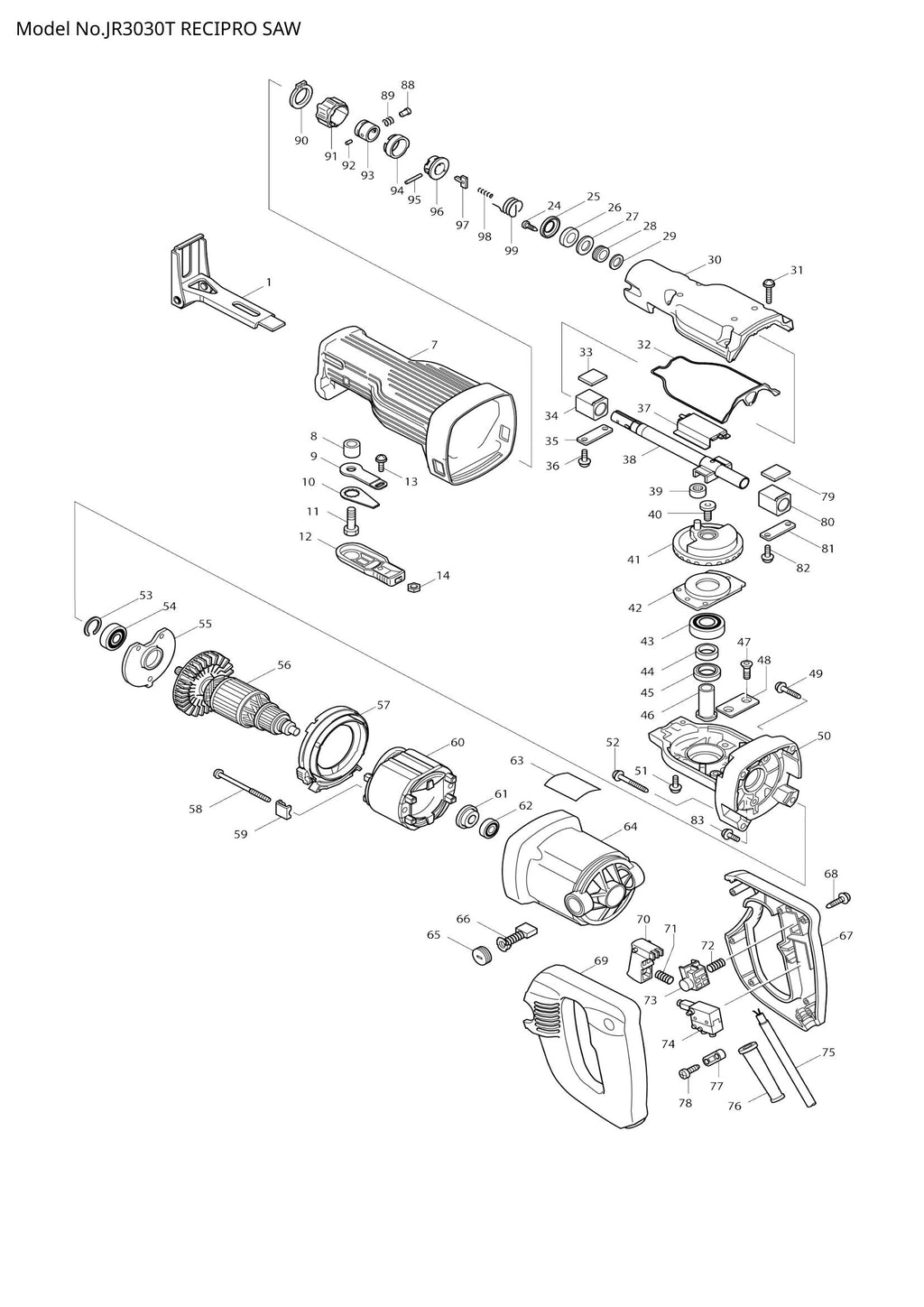

Explosionszeichnung – JR3030T

Name: Explosionszeichnung – JR3030T
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 008 – HÜLSE 9 (SKU: 257558-2)
Position 009 – INNENPLATTE (SKU: 344732-2)
Position 010 – SCHLOSSPLATTE (SKU: 344733-0)
Position 011 – SECHSKANTSCHRAUBE M8X25 (SKU: 921442-4)
Position 012 – HEBEL 60 (SKU: 272240-2)
Position 013 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
Position 014 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
Position 024 – Blechschraube BIND CT 5X12 (SKU: 266035-3)
Position 025 – FILZHALTER (SKU: 344729-1)
Position 026 – FILZRING 14 (SKU: 262545-8)
Position 027 – Unterlegscheibe 14 (Artikelnummer: 253797-2)
Position 028 – X-RING 14 (Artikelnummer: 213174-0)
Position 029 – Unterlegscheibe 16 (Artikelnummer: 253707-9)
Position 031 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
Position 032 – VERPACKUNG (SKU: 421666-7)
Position 033 – PLATTE 12X16 (SKU: 443070-0)
Position 034 – Gleitlager 14 (Artikelnummer: 214169-6)
Position 035 – PLATTE (SKU: 341462-6)
Position 036 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 037 – Gleitplatte (Artikelnummer: 344777-0)
Position 039 – NADELLAGER 708 (SKU: 212001-8)
Position 040 – Innensechskantschraube M10x1 (Artikelnummer: 266210-1)
Position 041 – ZAHNRAD KOMPLETT (SKU: 153268-8)
Position 042 – LAGERHALTER 56 (SKU: 285692-8)
Position 043 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 044 – RING 15 (SKU: 257064-7)
Position 045 – KUGELLAGER 6902 (SKU: 211221-1)
Position 046 – ZAHNRADWELLE (SKU: 323844-4)
Position 047 – Innensechskantschraube M5x12 (Artikelnummer: 251969-3)
Position 048 – PLATTE (C) (SKU: 343981-8)
Position 049 – Blechschraube 5x30 (Artikelnummer: 266173-1)
Position 050 – GETRIEBEGEHÄUSE (SKU: 317140-0)
Position 051 – Flachkopfschraube M5x8 (Artikelnummer: 911601-8)
Position 052 – Blechschraube 5x45 (Artikelnummer: 266056-5)
Position 053 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 054 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 055 – LAGERHALTER (SKU: 285693-6)
Position 057 – Prallplatte (Artikelnummer: 416856-5)
Position 058 – Blechschraube 5x60 (Artikelnummer: 266044-2)
Position 059 – HALTERUNG (SKU: 343657-7)
Position 061 – ISOLATIONSSCHEIBE (SKU: 681644-1)
Position 062 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 063 – TYPENSCHILD JR3030T (SKU: 851802-5)
Position 067 – DRÜCKERSET (Artikelnummer: 183101-0)
Position 068 – Blechschraube 4x20 (Artikelnummer: 266045-0)
Position 069 – DRÜCKERSET (Artikelnummer: 183101-0)
Position 070 – SCHALTHEBEL (SKU: 416851-5)
Position 071 – DRUCKFEDER 5 (SKU: 233251-2)
Position 078 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 079 – PLATTE 12X16 (SKU: 443070-0)
Position 080 – FLUGLAGER 14 (SKU: 214169-6)
Position 081 – PLATTE (SKU: 341462-6)
Position 082 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 083 – Flachkopfschraube M5x8 (Artikelnummer: 911601-8)
Position 089 – DRUCKFEDER 6 (SKU: 233345-3)
Position 090 – Sicherungsring (außen) S-18 (SKU: 961078-7)
Position 091 – Antriebshülse (Artikelnummer: 162228-9)
Position 092 – PIN 3 (SKU: 268094-3)
Position 093 – FÜHRUNGSHÜLSE (SKU: 331639-1)
Position 094 – FÜHRUNG DER ANTRIEBSHÜLSE (SKU: 417791-0)
Position 095 – PIN 3 (SKU: 256158-5)
Position 097 – DRÜCKPLATTE (SKU: 345214-7)
Position 098 – DRUCKFEDER 2 (SKU: 233025-1)
