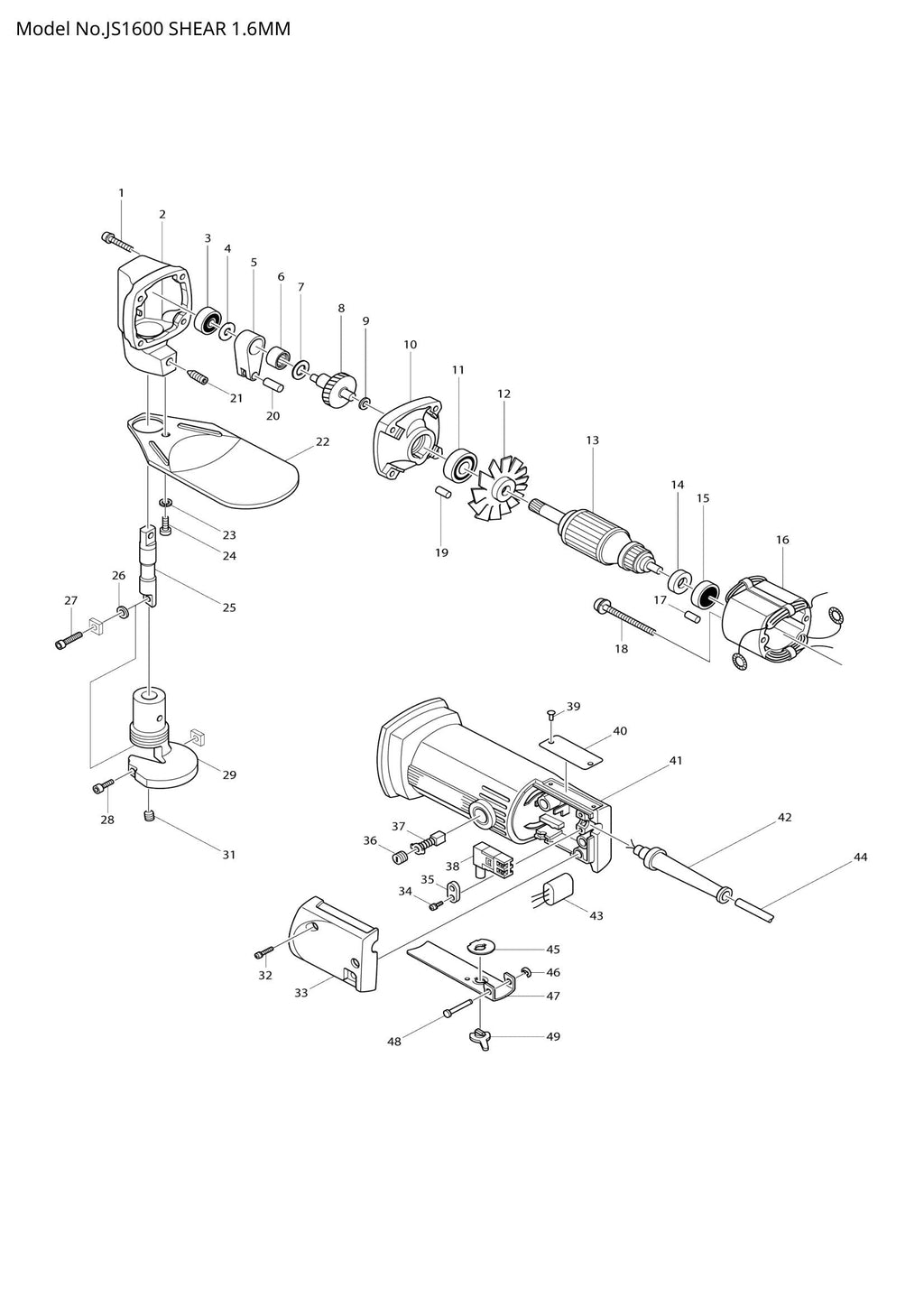

JS1600 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
JS1600 exploded view

Explosionszeichnung – JS1600

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Flachkopfschraube M4x30 (Artikelnummer: 911156-3)
  • Position 002 – GETRIEBEGEHÄUSE (SKU: 156725-5)
  • Position 004 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
  • Position 005 – STANGE (SKU: 331151-1)
  • Position 006 – NADELLAGER 1012 (SKU: 212063-6)
  • Position 007 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
  • Position 008 – KURBELWELLE KOMPLETT (SKU: 153138-1)
  • Position 009 – Unterlegscheibe 6 (Artikelnummer: 253715-0)
  • Position 010 – Getriebegehäuseabdeckung (SKU: 156731-0)
  • Position 011 – KUGELLAGER 608LB (SKU: 211033-2)
  • Position 012 – FAN 58 (SKU: 241081-7)
  • Position 014 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 015 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 017 – Gummistift 4 (SKU: 263002-9)
  • Position 019 – Gummistift 4 (SKU: 263002-9)
  • Position 020 – PIN 6 (SKU: 256110-3)
  • Position 021 – Stellschraube M8x16 (Artikelnummer: 913427-4)
  • Position 022 – PROTECTOR (SKU: 341676-7)
  • Position 025 – KLINGENHALTER (SKU: 321311-3)
  • Position 027 – Innensechskantschraube M4x10 (Artikelnummer: 922112-8)
  • Position 031 – HSS-Stellschraube (flache Spitze) M6X (SKU: 251986-3)
  • Position 032 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 036 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 040 – TYPENSCHILD JS1600 (SKU: 815652-2)
  • Position 046 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 048 – PIN 4 (SKU: 256626-8)
  • Position 401 – Sechskantschlüssel 3 (Artikelnummer: 783201-2)
  • Position 900 – DRUCKFEDER 3 (SKU: 231322-9)
  • Position 901 – Verriegelungshebel (Artikelnummer: 341930-9)
