LC1230 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LC1230 exploded view

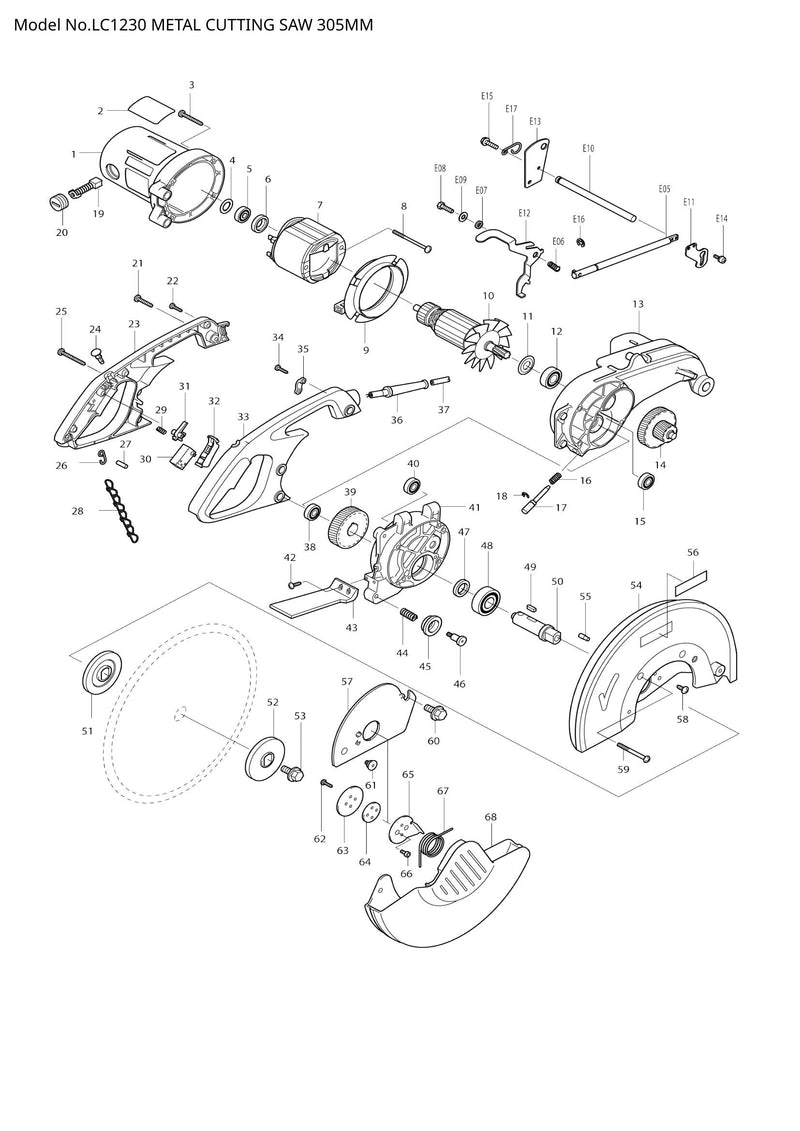

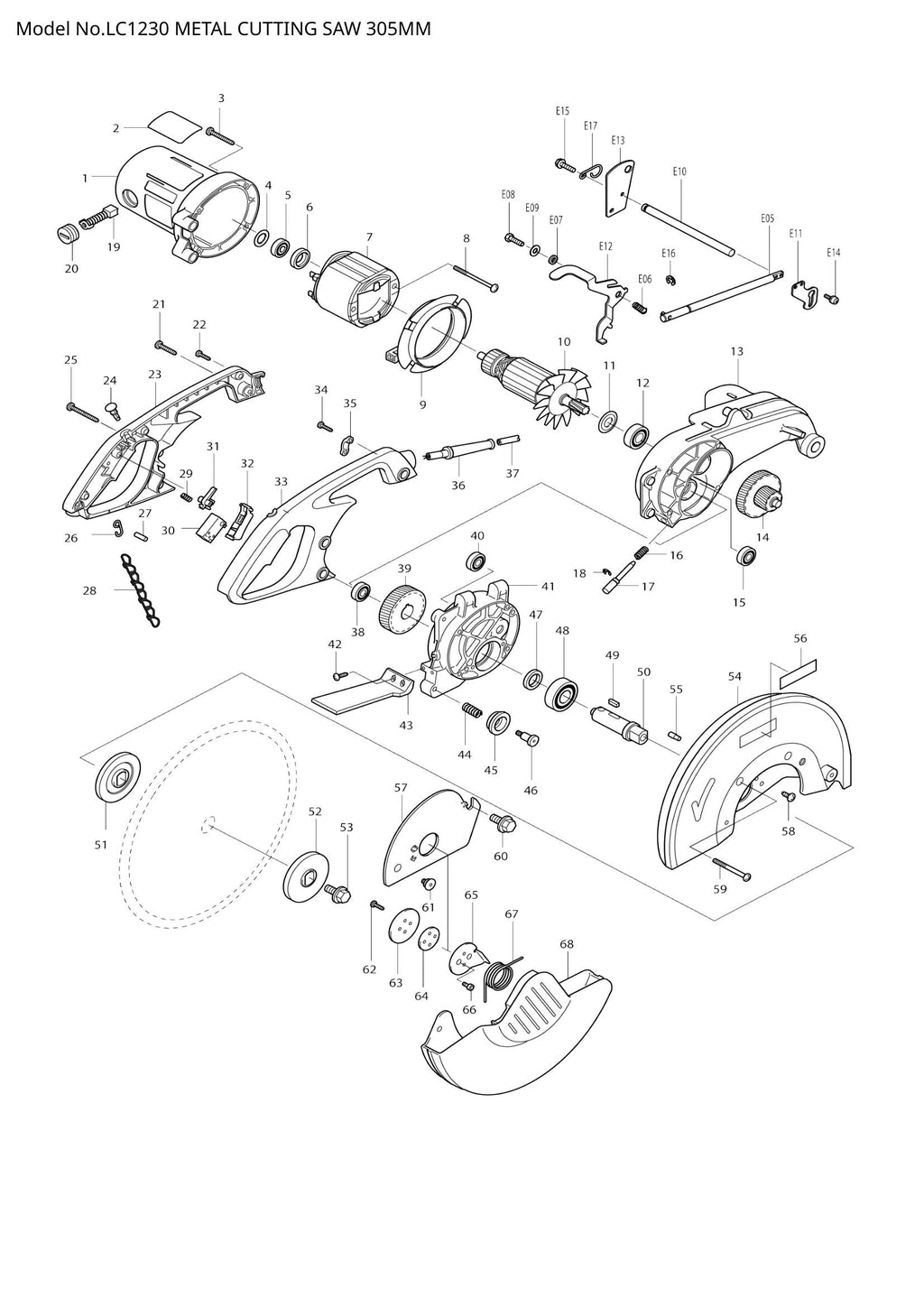

Explosionszeichnung – LC1230

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – Blechschraube BIND CT 5X40 (SKU: 266028-0)
  • Position 004 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 008 – Blechschraube 5x75 (Artikelnummer: 266059-9)
  • Position 009 – LEITERPLATTE (SKU: 415475-4)
  • Position 011 – UNTERLEGSCHEIBE 15 (SKU: 267714-6)
  • Position 012 – KUGELLAGER 6202LLB (SKU: 211206-7)
  • Position 014 – ZAHNRAD ​​KOMPLETT 16-44 (SKU: 226122-0)
  • Position 015 – KUGELLAGER 6000 (SKU: 211064-1)
  • Position 016 – DRUCKFEDER 9 (SKU: 231418-6)
  • Position 017 – WELLENSPERRE (SKU: 322678-2)
  • Position 018 – ANSCHLAGRING E-8 (SKU: 961014-3)
  • Position 020 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 021 – Blechschraube BIND CT 5X30 (SKU: 266032-9)
  • Position 022 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 023 – DRÜCKERSET (Artikelnummer: 182628-7)
  • Position 024 – SCHALTERKNOPF (SKU: 411478-6)
  • Position 025 – Blechschraube BIND CT 5X50 (SKU: 266033-7)
  • Position 029 – DRUCKFEDER 4 (SKU: 231397-8)
  • Position 030 – SCHALTER TG71B (SKU: 651922-3)
  • Position 031 – SCHALTERSCHLOSS (SKU: 415366-9)
  • Position 032 – SCHALTHEBEL KOMPLETT (SKU: 152463-7)
  • Position 033 – DRÜCKERSET (Artikelnummer: 182628-7)
  • Position 034 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 038 – KUGELLAGER 6000 (SKU: 211064-1)
  • Position 039 – SCHRÄGZAHNRAD ​​38 (SKU: 226427-8)
  • Position 042 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 043 – PROTECTOR (SKU: 416869-6)
  • Position 044 – DRUCKFEDER 11 (SKU: 231226-5)
  • Position 045 – KLINGENFÜHRUNG (SKU: 415474-6)
  • Position 046 – SCHRAUBE M6 (SKU: 266030-3)
  • Position 048 – KUGELLAGER 6204DDW (SKU: 211329-1)
  • Position 049 – SCHLÜSSEL 5 (SKU: 254229-2)
  • Position 050 – SPINDEL (SKU: 323828-2)
  • Position 051 – INNENFLANSCH 69 (SKU: 224308-0)
  • Position 053 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M10X2 (SKU: 265414-2)
  • Position 055 – PIN 6-7 (SKU: 256405-4)
  • Position 056 – MAKITA MARK (SKU: 819064-1)
  • Position 057 – MITTLERE ABDECKUNG (SKU: 344737-2)
  • Position 058 – Blechschraube BIND CT 5X12 (SKU: 266035-3)
  • Position 059 – Flachkopfschraube M6x60 (Artikelnummer: 911383-2)
  • Position 060 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M10X2 (SKU: 265414-2)
  • Position 062 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 063 – MITTELSTÜTZE (SKU: 344735-6)
  • Position 064 – MITTLERE UNTERLEGSCHEIBE (SKU: 344734-8)
  • Position 065 – MITTELPLATTE (SKU: 344736-4)
  • Position 066 – Innensechskantschraube M4x8 (Artikelnummer: 922107-1)
  • Position 067 – TORSIONSFEDER 38 (SKU: 231643-9)
  • Position 068 – SICHERHEITSABDECKUNG (SKU: 317152-3)
  • Position 069 – PIN 5 (SKU: 256098-7)
  • Position 070 – Bundwelle 12 (Artikelnummer: 323882-6)
  • Position 071 – Unterlegscheibe 12 (Artikelnummer: 253843-1)
  • Position 072 – Flachkopfschraube M4x6 (Artikelnummer: 911103-4)
  • Position 073 – ZEIGER (SKU: 816128-2)
  • Position 074 – SCHRAUBSTOCK (SKU: 310086-9)
  • Position 075 – PIN 12 (SKU: 256453-3)
  • Position 076 – DRUCKFEDER 45 (SKU: 233103-7)
  • Position 077 – FEDERHALTER (SKU: 165066-8)
  • Position 078 – SECHSKANTSCHRAUBE M8X20 (SKU: 265412-6)
  • Position 079 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 080 – Blattfeder (Artikelnummer: 232075-3)
  • Position 081 – SECHSKANTSCHRAUBE M16 (SKU: 265413-4)
  • Position 082 – Unterlegscheibe 16 (Artikelnummer: 253771-0)
  • Position 083 – SECHSKANTMUTTER M16-24 (SKU: 252044-8)
  • Position 084 – Staubbehälter (Artikelnummer: 344740-3)
  • Position 085 – Gummiauflage (SKU: 421671-4)
  • Position 087 – RING 8 (SKU: 257222-5)
  • Position 088 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 089 – PIN 16 (SKU: 268040-6)
  • Position 090 – SCHRAUBSTOCKPLATTE (SKU: 344118-0)
  • Position 094 – Senkkopfschraube M5 (Artikelnummer: 912212-2)
  • Position 095 – FÜHRUNGSPLATTE (SKU: 344119-8)
  • Position 096 – UNTERPLATTE (SKU: 344739-8)
  • Position 097 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 098 – CAP 20 (SKU: 286212-1)
  • Position 100 – CAP 16 (SKU: 286236-7)
  • Position 101 – ANSCHLAGRING E-8 (SKU: 961014-3)
  • Position 102 – HEBELSTANGE 10 (SKU: 323883-4)
  • Position 103 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
  • Position 104 – SECHSKANTMUTTER M10-17 (SKU: 252161-4)
  • Position 105 – Hebelhalter komplett (Artikelnummer: 151622-0)
  • Position 106 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 108 – Federstift 3-16 (SKU: 951063-8)
  • Position 109 – SCHRAUBSTOCKSCHRAUBE (SKU: 322679-0)
  • Position 110 – SCHRAUBSTOCKMUTTER (SKU: 322209-7)
  • Position 111 – Flachkopfschraube M8x30 (Artikelnummer: 911451-1)
  • Position 112 – SCHRAUBENFÜHRUNG (SKU: 311949-2)
  • Position 114 – Federstift 5-24 (SKU: 951166-8)
  • Position 115 – RING 8 (SKU: 257157-0)
