LM001J exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LM001J exploded view

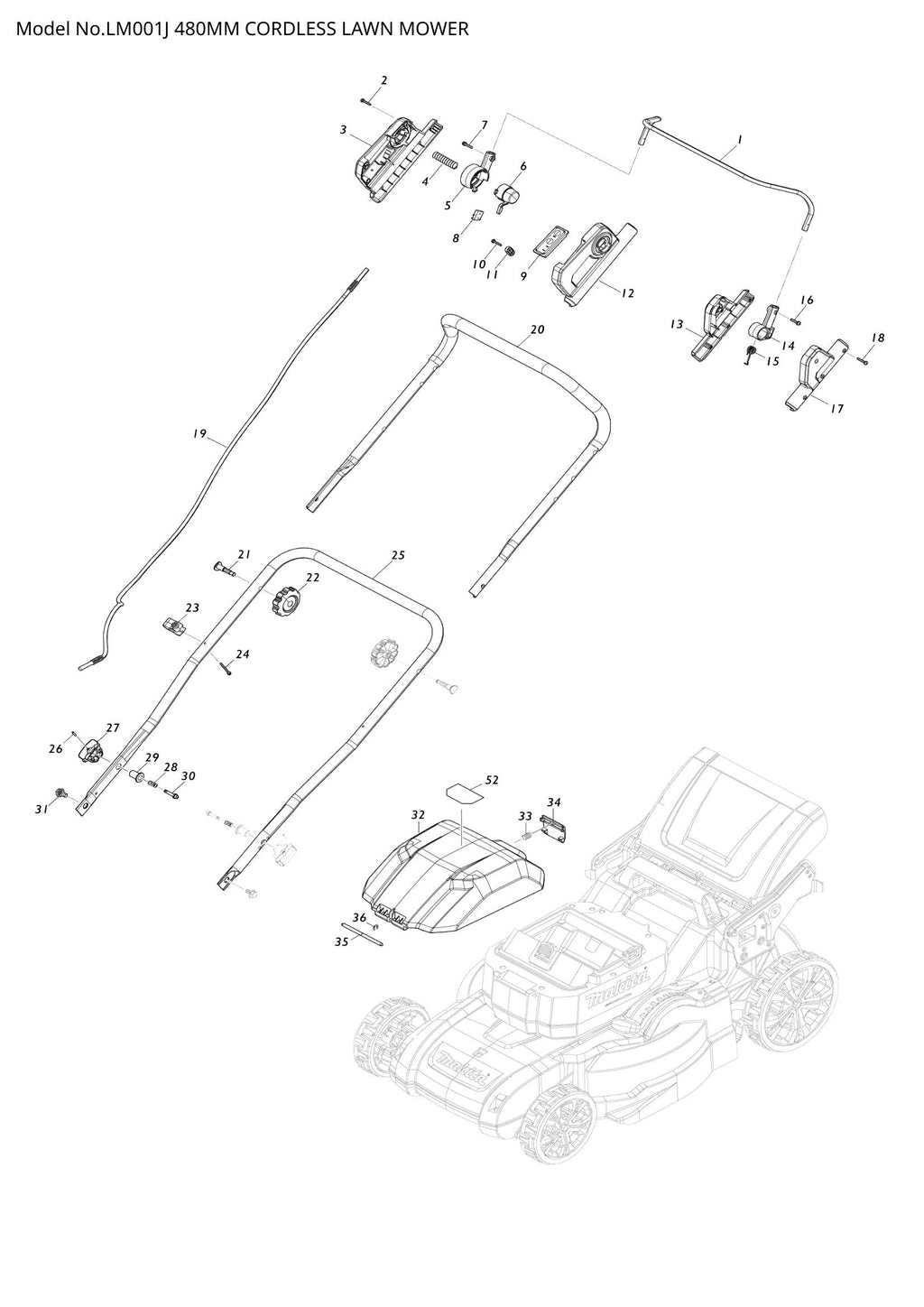

Explosionszeichnung – LM001J

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHALTHEBEL (SKU: 327424-8)
  • Position 002 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 003 – SCHALTKASTENSATZ (SKU: 183U73-5)
  • Position 004 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 005 – SCHALTHEBELHALTERUNG R (SKU: 459856-2)
  • Position 006 – SPERRKNOPF (SKU: 459857-0)
  • Position 007 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 008 – SCHALTEREINHEIT (SKU: 632T11-3)
  • Position 009 – SCHALTKREIS KOMPLETT (SKU: 141E30-3)
  • Position 010 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 011 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 012 – SCHALTKASTENSATZ (SKU: 183U73-5)
  • Position 013 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 014 – SCHALTHEBELHALTER L (SKU: 459863-5)
  • Position 015 – TORSIONSFEDER 12 (SKU: 232575-3)
  • Position 016 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 017 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 018 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 019 – NETZKABELEINHEIT (SKU: 699176-4)
  • Position 020 – OBERER GRIFF (SKU: 327871-3)
  • Position 021 – Flachkopfschraube M8X50 (SKU: 265C08-1)
  • Position 022 – Flügelmutter M8 (Artikelnummer: 265C06-5)
  • Position 023 – KLEMME (SKU: 413944-9)
  • Position 024 – Flachkopfschraube M4x35 (Artikelnummer: 911163-6)
  • Position 025 – UNTERE GRIFFBAUGRUPPE (SKU: 122A73-0)
  • Position 026 – Federstift 2,5-16 (SKU: 258004-8)
  • Position 027 – KNOPF (SKU: 413943-1)
  • Position 028 – DRUCKFEDER 8 (SKU: 234121-8)
  • Position 029 – Schlosshalter (Artikelnummer: 327877-1)
  • Position 030 – SPERRSTIFT (SKU: 327876-3)
  • Position 031 – SECHSKANTSCHRAUBE M8 (SKU: 265C07-3)
  • Position 033 – DRUCKFEDER 7 (SKU: 231037-8)
  • Position 034 – Verriegelungshebel (Artikelnummer: 459852-0)
  • Position 035 – STANGE 6 (SKU: 327875-5)
  • Position 036 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 037 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 039 – Verriegelungshebel (Artikelnummer: 413942-3)
  • Position 040 – TORSIONSFEDER 9 (SKU: 232716-1)
  • Position 041 – FEDERHALTER (SKU: 413940-7)
  • Position 042 – DRUCKFEDER 11 (SKU: 232718-7)
  • Position 043 – FEDERHALTERUNG (SKU: 413941-5)
  • Position 044 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 045 – Blechschraubenflansch 4x12 (Artikelnummer: 265B00-1)
  • Position 047 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 048 – BLECHABDECKUNG (SKU: 413932-6)
  • Position 049 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 050 – OBERE VERKLEIDUNGSBAUGRUPPE (SKU: 122B29-9)
  • Position 051 – SCHLÜSSEL (SKU: 643535-4)
  • Position 052 – ANZEIGEETIKETT (SKU: 8046H7-8)
  • Position 053 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 054 – CONTROLLER (SKU: 620G28-0)
  • Position 055 – SCHWAMM (SKU: 422757-7)
  • Position 056 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 057 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 058 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 059 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 060 – UNTERE VERKLEIDUNG (SKU: 413930-0)
  • Position 061 – MOTORGEHÄUSE OBEN (SKU: 319869-4)
  • Position 062 – Wellenscheibe 19 (Artikelnummer: 253455-0)
  • Position 063 – Blechschraube PT 2X8 (SKU: 265B29-7)
  • Position 064 – CONTROLLER B (SKU: 620B88-2)
  • Position 065 – STATOR (SKU: 629A87-5)
  • Position 066 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 068 – ROTORBAUGRUPPE (SKU: 519711-1)
  • Position 069 – KUGELLAGER 6004LLU (SKU: 211387-7)
  • Position 070 – MOTORGEHÄUSE UNTERES (SKU: 313391-3)
  • Position 071 – Flachkopfschraube M5x60 (Artikelnummer: 911681-4)
  • Position 072 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 073 – MOTORHALTERUNG (SKU: 413928-7)
  • Position 074 – Prallplatte (Artikelnummer: 459853-8)
  • Position 075 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 076 – HS-Schraube M8x30 mit WG (Artikelnummer: 265C22-7)
  • Position 077 – FAN 170 (SKU: 240229-8)
  • Position 078 – BLATTHALTER 480 (SKU: 313393-9)
  • Position 079 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 080 – BLADE 480 SET (SKU: 191V97-3)
  • Position 084 – STANGE 6 (SKU: 327874-7)
  • Position 085 – TORSIONSFEDER 8 (SKU: 232721-8)
  • Position 086 – GRIFFHALTERUNG R (SKU: 347867-8)
  • Position 088 – Blechschraube FRANGE 5X20 (SKU: 265C05-7)
  • Position 090 – GRIFFHALTERUNG L (SKU: 347866-0)
  • Position 091 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 092 – HINTERER GRIFF (SKU: 413938-4)
  • Position 093 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 094 – HÖHENEINSTELLPLATTE (SKU: 162993-0)
  • Position 095 – + Flachkopfschraube M3x12 mit (Artikelnummer: 266816-5)
  • Position 096 – HÖHENVERSTELLHEBELGRIFF (SKU: 413939-2)
  • Position 098 – DECKABDECKUNG (SKU: 413923-7)
  • Position 099 – HINTERE DECKABDECKUNG (SKU: 413924-5)
  • Position 100 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 101 – DECK (SKU: 413922-9)
  • Position 102 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 103 – HAKENPLATTE (SKU: 347870-9)
  • Position 104 – Zugfeder 17 (Artikelnummer: 232717-9)
  • Position 107 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 108 – Pleuelstange R (Artikelnummer: 347873-3)
  • Position 109 – Pleuelstange F (Artikelnummer: 347872-5)
  • Position 110 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 112 – Unterlegscheibe 8 (Artikelnummer: 267281-1)
  • Position 113 – Rutenhalter (Artikelnummer: 313389-0)
  • Position 114 – HÖHENEINSTELLHEBEL (SKU: 327872-1)
  • Position 115 – TORSIONSFEDER 9 (SKU: 232715-3)
  • Position 116 – STANGE 7 (SKU: 327873-9)
  • Position 117 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 118 – PLATTE (SKU: 347869-4)
  • Position 119 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 120 – REIFEN 180 KOMPLETT (SKU: 141E34-5)
  • Position 121 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 122 – VORDERE WELLE (SKU: 162991-4)
  • Position 123 – PLATTE (SKU: 347869-4)
  • Position 124 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 125 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 126 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 127 – REIFEN 230 KOMPLETT (SKU: 141E35-3)
  • Position 128 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 130 – HINTERER WELLENHALTER (SKU: 313390-5)
  • Position 131 – HINTERE WELLE (SKU: 162992-2)
  • Position 132 – KLEMME 19 (SKU: 347865-2)
  • Position 134 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 137 – LM001J SERIENNR.-ETIKETT (SKU: 8113L0-5)
  • Position 138 – LM001J NAMENSSCHILD (SKU: 8113K8-2)
