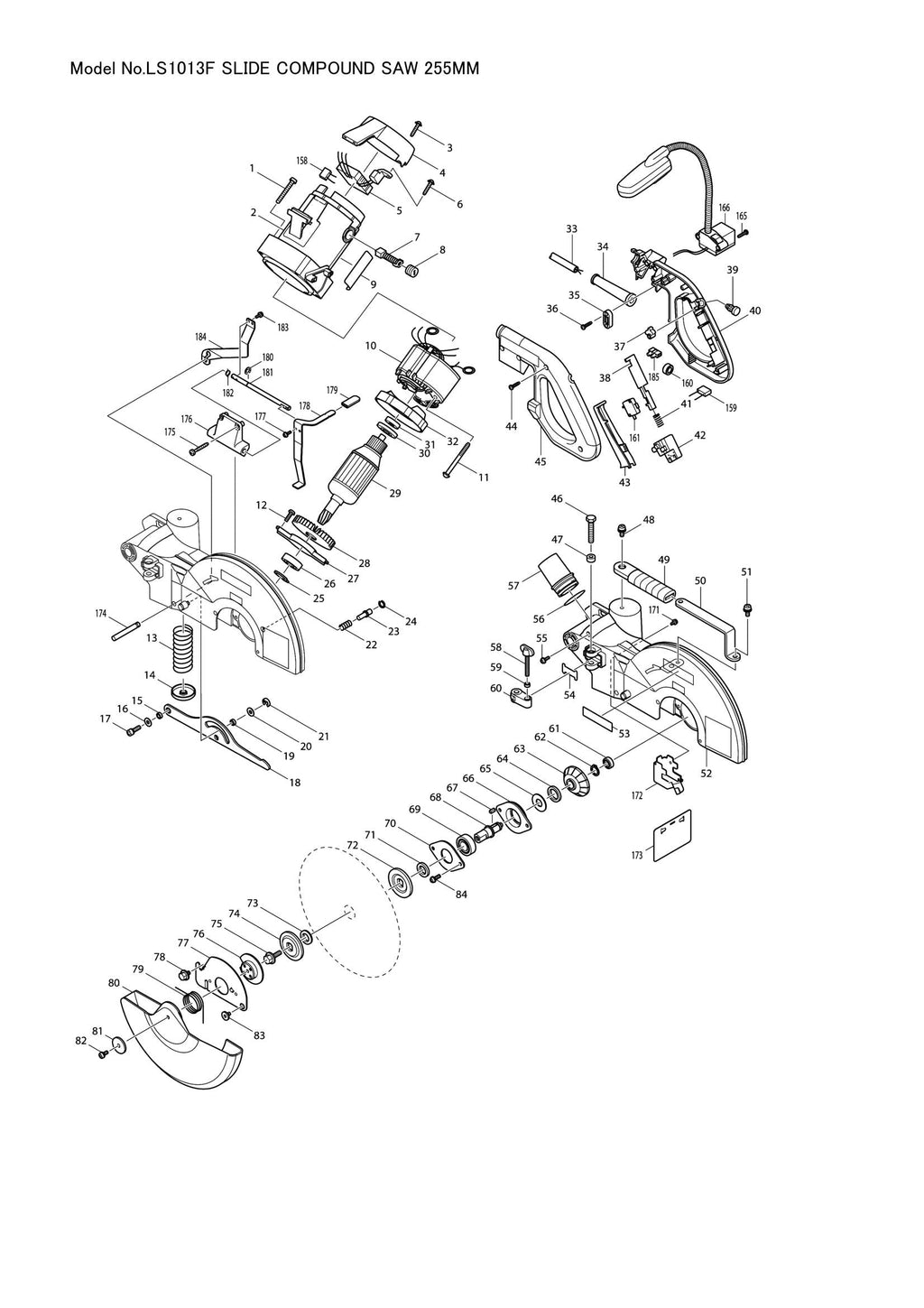

LS1013F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LS1013F exploded view

Explosionszeichnung – LS1013F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Flachkopfschraube M6x50 (Artikelnummer: 911373-5)
  • Position 002 – MOTORGEHÄUSE KOMPLETT (SKU: 154568-9)
  • Position 003 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 004 – HINTERE ABDECKUNG (SKU: 416075-3)
  • Position 005 – CONTROLLER (SKU: 631219-6)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 009 – TYPENSCHILD LS1013F (SKU: 850151-7)
  • Position 010 – FELDBAUGRUPPE 220 V (SKU: 599506-8)
  • Position 011 – Blechschraube 5x65 (Artikelnummer: 266029-8)
  • Position 012 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 013 – DRUCKFEDER 28 (SKU: 233461-1)
  • Position 014 – FEDERHALTER (SKU: 344464-1)
  • Position 015 – RING 6 (SKU: 257163-5)
  • Position 016 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
  • Position 018 – Verbindungsplatte (Artikelnummer: 344415-4)
  • Position 019 – RING 6 (SKU: 257163-5)
  • Position 020 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
  • Position 021 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 022 – DRUCKFEDER 7 (SKU: 231240-1)
  • Position 023 – PIN 6 (SKU: 256633-1)
  • Position 024 – RINGFEDER 8 (SKU: 231928-3)
  • Position 025 – Sicherungsring S-17 (SKU: 961057-5)
  • Position 026 – KUGELLAGER 6003DDW (SKU: 211275-8)
  • Position 027 – LAGERHALTER 94 (SKU: 285686-3)
  • Position 028 – FAN 80 (SKU: 240001-8)
  • Position 029 – ANKERBAUGRUPPE 220 V (SKU: 516723-5)
  • Position 030 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 031 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 032 – Prallplatte (Artikelnummer: 416107-6)
  • Position 034 – Kabelschutz 9.3-90 (Artikelnummer: 682540-6)
  • Position 035 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 036 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 037 – CAM (SKU: 414546-4)
  • Position 038 – Verriegelungshebel (Artikelnummer: 416000-4)
  • Position 039 – SCHALTERKNOPF (SKU: 411478-6)
  • Position 040 – DRÜCKERSET (Artikelnummer: 183842-8)
  • Position 041 – DRUCKFEDER 3 (SKU: 231457-6)
  • Position 042 – SCHALTER TG70B (SKU: 651923-1)
  • Position 043 – SCHALTHEBEL (SKU: 415999-0)
  • Position 044 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 045 – DRÜCKERSET (Artikelnummer: 183842-8)
  • Position 046 – SECHSKANTSCHRAUBE M8X45 (SKU: 921467-8)
  • Position 047 – GUMMIRING 6 (SKU: 262003-4)
  • Position 048 – Flachkopfschraube M6x16 (Artikelnummer: 911323-0)
  • Position 049 – GRIFF (SKU: 421562-9)
  • Position 050 – GRIFFHALTER (SKU: 344420-1)
  • Position 051 – Flachkopfschraube M6x16 (Artikelnummer: 911323-0)
  • Position 054 – STOPPERARMPLATTE (SKU: 344045-1)
  • Position 056 – O-RING 35 (SKU: 213460-9)
  • Position 058 – SCHRAUBE M6X43 (SKU: 265717-4)
  • Position 059 – URETHANRING 5 (SKU: 262001-8)
  • Position 060 – STOPPERARM (SKU: 317176-9)
  • Position 061 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 062 – Sicherungsring S-14 (SKU: 961054-1)
  • Position 063 – Spiralkegelrad 33 (Artikelnummer: 226742-0)
  • Position 064 – GUMMIRING 20 (SKU: 262074-1)
  • Position 065 – Unterlegscheibe 14 (Artikelnummer: 267035-6)
  • Position 066 – LAGERKASTEN (A) (SKU: 316836-0)
  • Position 067 – SCHLÜSSEL 4 (SKU: 254202-2)
  • Position 068 – SPINDEL (SKU: 322899-6)
  • Position 069 – KUGELLAGER 6003DDW (SKU: 211275-8)
  • Position 070 – LAGERHALTER 66 (SKU: 285828-9)
  • Position 071 – RING 16 (SKU: 257022-3)
  • Position 072 – FLANSCH 53 (SKU: 224333-1)
  • Position 073 – RING 16 (SKU: 257262-3)
  • Position 074 – FLANSCH 53 (SKU: 224333-1)
  • Position 076 – MITTELPLATTE (SKU: 343639-9)
  • Position 077 – MITTLERE ABDECKUNG (SKU: 345226-0)
  • Position 079 – TORSIONSFEDER 36 (SKU: 231593-8)
  • Position 081 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
  • Position 082 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 083 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)
  • Position 084 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 088 – SECHSKANT-SICHERUNGSMUTTER M8-13 (SKU: 252105-4)
  • Position 089 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
  • Position 090 – ARM (SKU: 317983-0)
  • Position 091 – STOPPERSTIFT (SKU: 324183-5)
  • Position 092 – O-RING 5 (SKU: 213021-5)
  • Position 093 – Zugentlastung (Artikelnummer: 687042-7)
  • Position 097 – SECHSKANTSCHRAUBE M8X28 (SKU: 265455-8)
  • Position 098 – SECHSKANTSCHRAUBE M8X20 (SKU: 265412-6)
  • Position 099 – STAHLKUGEL 10 (SKU: 216003-6)
  • Position 100 – FÜHRUNGSPLATTE (SKU: 345418-1)
  • Position 101 – TORSIONSFEDER 28 (SKU: 231626-9)
  • Position 102 – INDIKATIONSSCHILD (SKU: 413067-3)
  • Position 103 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
  • Position 104 – DRUCKFEDER 5 (SKU: 233168-9)
  • Position 106 – Unterlegscheibe 8 (Artikelnummer: 253852-0)
  • Position 107 – Sechskantschraube M8x40 (Artikelnummer: 265442-7)
  • Position 108 – KERF BOARD (SKU: 415209-5)
  • Position 110 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
  • Position 111 – Unterzaunplatte (SKU: 344463-3)
  • Position 112 – Nebenzaun komplett (Artikelnummer: 154564-7)
  • Position 113 – Unterlegscheibe 6 (Artikelnummer: 253715-0)
  • Position 115 – SCHRAUBE M6X10 (SKU: 251887-5)
  • Position 116 – Sechskantschraube M8x30 (Artikelnummer: 265488-3)
  • Position 117 – RICHTLINIE (SKU: 316840-9)
  • Position 118 – SCHRAUBE M8X320 (SKU: 266132-5)
  • Position 119 – SECHSKANTMUTTER M8 (Artikelnummer: 931402-8)
  • Position 120 – GRIP 40 (SKU: 271314-6)
  • Position 122 – KNOPF 48 KOMPLETT (SKU: 152541-3)
  • Position 123 – CAP 10 (SKU: 421563-7)
  • Position 124 – Schraubenfeder (SKU: 322924-3)
  • Position 125 – SPERRSTIFT (SKU: 322909-9)
  • Position 126 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 127 – Blattfeder (Artikelnummer: 232075-3)
  • Position 128 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 129 – DRUCKFEDER 6 (SKU: 231307-5)
  • Position 130 – PIN-HALTER (SKU: 316899-6)
  • Position 131 – Schlittenfang (Artikelnummer: 344411-2)
  • Position 132 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
  • Position 133 – PIN 5 (SKU: 256196-7)
  • Position 134 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 135 – STOPPERHALTER (SKU: 344412-0)
  • Position 136 – Drehstopper (Artikelnummer: 331493-3)
  • Position 137 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 139 – ZEIGER (SKU: 816128-2)
  • Position 140 – DREHBASIS KOMPLETT (SKU: 153832-5)
  • Position 141 – Sechskantschraube M6x35 (Artikelnummer: 921356-7)
  • Position 142 – VIERKANTSTANGE KOMPLETT (SKU: 152542-1)
  • Position 143 – ARMHALTER KOMPLETT (SKU: 151459-5)
  • Position 144 – SECHSKANTSCHRAUBE M10X90 (SKU: 251668-7)
  • Position 146 – HEBEL 100 (SKU: 416006-2)
  • Position 147 – SECHSKANTMUTTER M10-17 (SKU: 252144-4)
  • Position 148 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
  • Position 149 – Lagergehäuse B komplett (Artikelnummer: 152540-5)
  • Position 152 – Gehrungsmaßplatte (SKU: 816326-8)
  • Position 153 – Gleitplatte (Artikelnummer: 344477-2)
  • Position 154 – SCHRAUBE M6X10 (SKU: 251887-5)
  • Position 155 – CAP 20 (SKU: 286212-1)
  • Position 156 – BASIS KOMPLETT (SKU: 153889-6)
  • Position 157 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
  • Position 161 – SCHALTER V-15-2A5 (SKU: 651941-9)
  • Position 162 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
  • Position 163 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
  • Position 164 – DRUCKFEDER 5 (SKU: 231266-3)
  • Position 165 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 166 – LICHTBAUGRUPPE (SKU: 125180-2)
  • Position 167 – KNOPF 20 (SKU: 271601-3)
  • Position 169 – STOPPER (SKU: 345494-5)
  • Position 170 – KAPPE (SKU: 421863-5)
  • Position 171 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
  • Position 172 – Schutzplatte (Artikelnummer: 345610-9)
  • Position 173 – GUARD (SKU: 421916-0)
  • Position 175 – Blechschraube 4x30 (Artikelnummer: 266050-7)
  • Position 176 – Rutenhalter (Artikelnummer: 419075-2)
  • Position 179 – CAP (SKU: 421589-9)
  • Position 181 – STANGE 8 (SKU: 324640-3)
  • Position 182 – TORSIONSFEDER 8 (SKU: 231633-2)
  • Position 184 – SCHLOSSPLATTE (SKU: 345616-7)
  • Position 185 – Klemmenblock (Artikelnummer: 654575-7)
  • Position 186 – SUB FENCE R KOMPLETT (SKU: 153896-9)
