LS1040F exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LS1040F exploded view

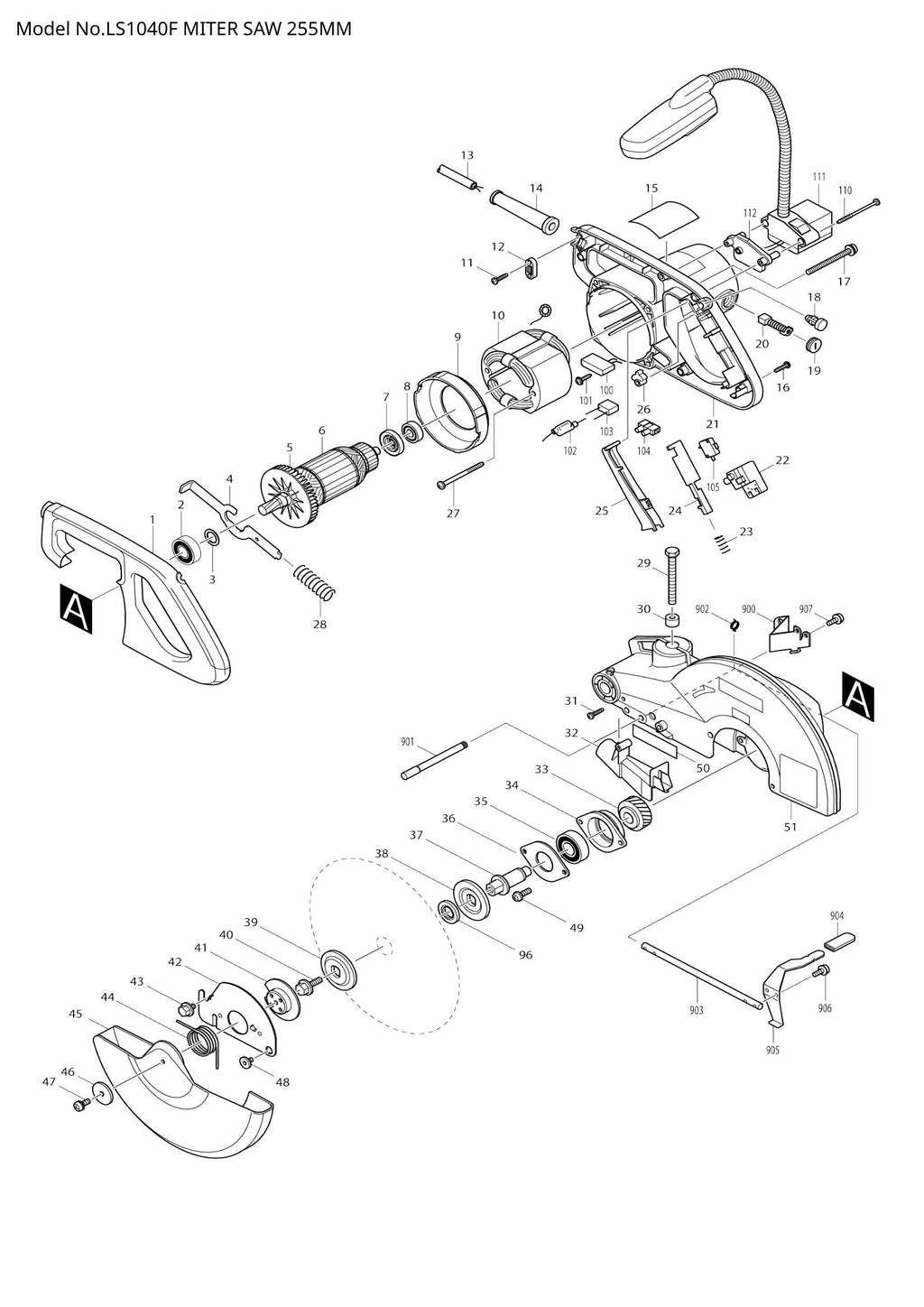

Explosionszeichnung – LS1040F

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – KUGELLAGER 6202LLB (SKU: 211206-7)
  • Position 004 – WELLENSPERRE (SKU: 343641-2)
  • Position 005 – FAN 80 (SKU: 241909-9)
  • Position 009 – LEITERPLATTE (SKU: 416442-2)
  • Position 010 – FELDBAUGRUPPE 220-240 V (SKU: 526068-3)
  • Position 011 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 013 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
  • Position 015 – TYPENSCHILD LS1040F (SKU: 850407-8)
  • Position 015 – LS1040F TYPENSCHILD (SKU: 855H23-9)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 017 – Flachkopfschraube M6x60 (Artikelnummer: 911383-2)
  • Position 018 – SCHALTERKNOPF (SKU: 417113-4)
  • Position 022 – SCHALTER TG70B (SKU: 651923-1)
  • Position 023 – DRUCKFEDER 3 (SKU: 231457-6)
  • Position 024 – Verriegelungshebel (Artikelnummer: 416000-4)
  • Position 025 – SCHALTHEBEL (SKU: 459017-4)
  • Position 026 – CAM (SKU: 414546-4)
  • Position 027 – Blechschraube 5x65 (Artikelnummer: 266029-8)
  • Position 028 – DRUCKFEDER 9 (SKU: 231297-2)
  • Position 029 – SECHSKANTSCHRAUBE M8X75 (SKU: 251667-9)
  • Position 030 – Gummimanschette 6 (SKU: 262511-5)
  • Position 031 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 033 – SCHRÄGZAHNRAD ​​42 (SKU: 226465-0)
  • Position 034 – LAGERGEHÄUSE (SKU: 316821-3)
  • Position 035 – KUGELLAGER 6203LLB (SKU: 211256-2)
  • Position 036 – LAGERHALTER 64 (SKU: 285685-5)
  • Position 037 – SPINDEL (SKU: 322865-3)
  • Position 038 – FLANSCH 53 (SKU: 224333-1)
  • Position 039 – FLANSCH 53 (SKU: 224333-1)
  • Position 040 – Sechskantschraube mit Flansch M8x20 (Artikelnummer: 265355-2)
  • Position 041 – MITTELPLATTE (SKU: 343639-9)
  • Position 042 – MITTLERE ABDECKUNG (SKU: 344380-7)
  • Position 043 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 044 – TORSIONSFEDER 36 (SKU: 231593-8)
  • Position 045 – SICHERHEITSABDECKUNG (SKU: 416003-8)
  • Position 046 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
  • Position 048 – Innensechskantschraube M6 (Artikelnummer: 265985-9)
  • Position 049 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 052 – Sechskantschraube M8x30 (Artikelnummer: 265488-3)
  • Position 054 – Senkkopfschraube M6 (Artikelnummer: 912342-9)
  • Position 055 – Unterlegscheibe 6 (Artikelnummer: 253715-0)
  • Position 057 – Unterzaunplatte (SKU: 344476-4)
  • Position 058 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
  • Position 059 – HSS-Stellschraube (flache Spitze) M6X (SKU: 251961-9)
  • Position 060 – RING 7 (SKU: 257162-7)
  • Position 061 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
  • Position 062 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265984-1)
  • Position 063 – Verbindungsplatte (Artikelnummer: 344377-6)
  • Position 064 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265984-1)
  • Position 065 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
  • Position 066 – RING 7 (SKU: 257162-7)
  • Position 067 – HEBEL 100 (SKU: 416006-2)
  • Position 068 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 069 – Sechskantschraube M10 (Artikelnummer: 265437-0)
  • Position 070 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
  • Position 071 – STANGE 16 (SKU: 256836-7)
  • Position 073 – STOPPERSTIFT (SKU: 322317-4)
  • Position 074 – O-RING 5 (SKU: 213021-5)
  • Position 075 – DRUCKFEDER 28 (SKU: 233152-4)
  • Position 076 – FEDERHALTER (SKU: 344464-1)
  • Position 077 – PIN 8 (SKU: 256280-8)
  • Position 079 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 080 – ZEIGER (SKU: 344385-7)
  • Position 081 – Gleitplatte (Artikelnummer: 343799-7)
  • Position 082 – Sechskantschraube M8x30 (Artikelnummer: 921452-1)
  • Position 083 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 084 – GRIP 32 (SKU: 273495-2)
  • Position 085 – Schlagfeder (SKU: 344381-5)
  • Position 088 – KERF BOARD (SKU: 416001-2)
  • Position 089 – KERF BOARD (SKU: 416001-2)
  • Position 090 – SECHSKANTSCHRAUBE M8X30 (SKU: 921452-1)
  • Position 090 – SECHSKANTSCHRAUBE M8X28 (SKU: 265455-8)
  • Position 091 – SECHSKANTMUTTER M8 (SKU: 931402-8)
  • Position 092 – SECHSKANT-SICHERUNGSMUTTER M8-13 (SKU: 252105-4)
  • Position 093 – Unterlegscheibe 8 (Artikelnummer: 253762-1)
  • Position 094 – SECHSKANTMUTTER M8 (SKU: 931402-8)
  • Position 095 – Sechskantschraube M8x30 (Artikelnummer: 921452-1)
  • Position 095 – Sechskantschraube M8x28 (Artikelnummer: 265455-8)
  • Position 097 – SCHRAUBE M6X10 (SKU: 251887-5)
  • Position 100 – Sanftanlaufschaltung (SKU: 631588-5)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 265678-8)
  • Position 102 – Drosselspule (Artikelnummer: 646073-5)
  • Position 103 – Rauschunterdrücker (SKU: 645200-1)
  • Position 104 – Klemmenblock (Artikelnummer: 654575-7)
  • Position 105 – SCHALTER V-15-2A5 (SKU: 651941-9)
  • Position 110 – Blechschraube 4x50 (Artikelnummer: 266091-3)
  • Position 111 – LICHTBAUGRUPPE (SKU: 125180-2)
  • Position 112 – UNTERSTÜTZER (SKU: 418072-5)
  • Position 900 – SCHLOSSPLATTE (SKU: 344572-8)
  • Position 902 – TORSIONSFEDER 8 (SKU: 231633-2)
  • Position 903 – STANGE 8 (SKU: 323721-0)
  • Position 904 – KAPPE (SKU: 421589-9)
  • Position 906 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 907 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
  • Position 908 – SUB-HEBEL (SKU: 424018-1)
