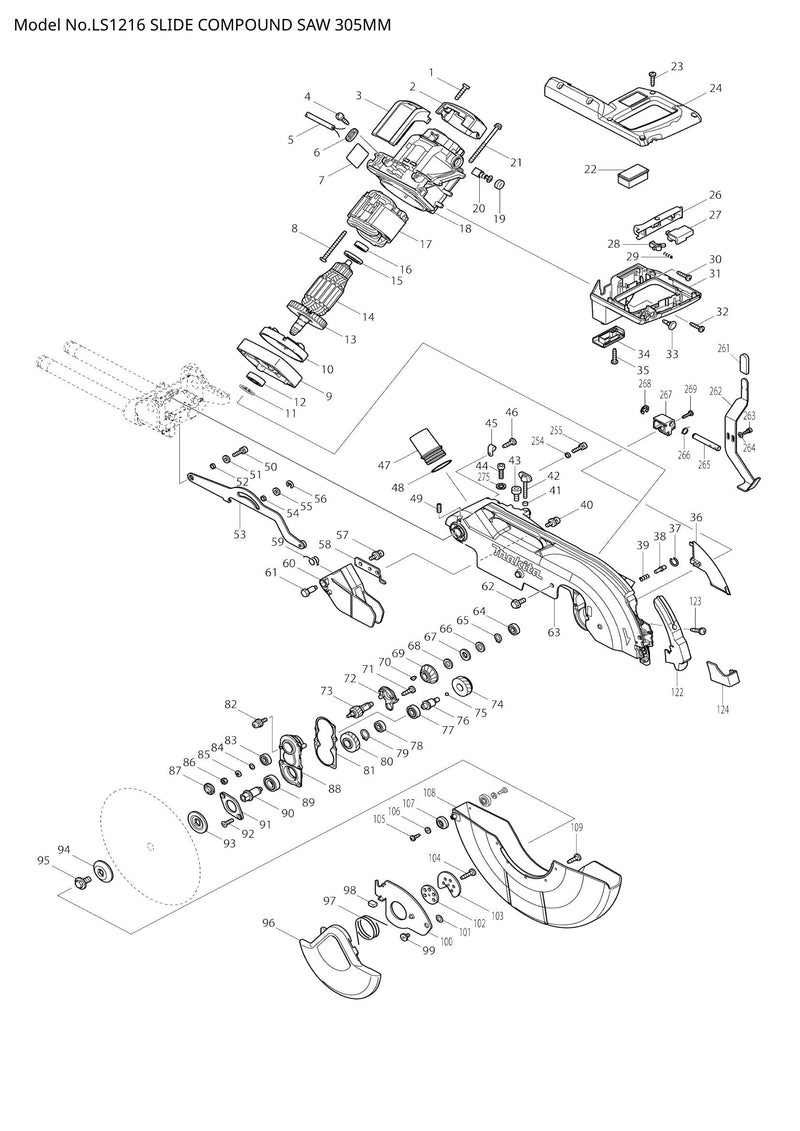

Explosionszeichnung – LS1216

Name: Explosionszeichnung – LS1216
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 002 – HINTERE ABDECKUNG (SKU: 450999-3)
Position 003 – CONTROLLER (SKU: 631866-3)
Position 004 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 005 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 006 – Zugentlastung (Artikelnummer: 687052-4)
Position 007 – LS1216 TYPENSCHILD (SKU: 866946-8)
Position 009 – MOTORHALTERUNG (SKU: 318471-0)
Position 010 – Prallplatte (Artikelnummer: 451194-8)
Position 011 – Sicherungsring S-17 (SKU: 961057-5)
Position 012 – KUGELLAGER 6003DDW (SKU: 211275-8)
Position 013 – FAN 80 (SKU: 240001-8)
Position 014 – ANKERBAUGRUPPE 240 V (SKU: 517844-6)
Position 015 – ISOLATIONSSCHEIBE (SKU: 681642-5)
Position 016 – KUGELLAGER 6000ZZ (SKU: 210067-2)
Position 017 – FELDMONTAGE 240 V (SKU: 596359-6)
Position 018 – MOTORGEHÄUSE KOMPLETT (SKU: 158958-8)
Position 021 – Flachkopfschraube M6x80 mit (Artikelnummer: 911948-0)
Position 022 – ABDECKUNG (SKU: 451015-4)
Position 023 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 024 – GRIFFABDECKUNG (SKU: 450998-5)
Position 026 – SCHALTHEBEL (SKU: 451003-1)
Position 027 – SCHALTER TG72B-1 (SKU: 650618-3)
Position 028 – Sperrhebel (Artikelnummer: 416356-5)
Position 029 – DRUCKFEDER 4 (SKU: 231026-3)
Position 030 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 031 – GRIFF KOMPLETT (SKU: 140049-9)
Position 032 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 033 – SCHALTERKNOPF (SKU: 451037-4)
Position 035 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 036 – Bleiabdeckung (SKU: 451199-8)
Position 037 – RINGFEDER 8 (SKU: 231928-3)
Position 038 – PIN 6 (SKU: 256633-1)
Position 039 – DRUCKFEDER 7 (SKU: 231240-1)
Position 040 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 041 – URETHANRING 5 (SKU: 262001-8)
Position 042 – SCHRAUBE M6X43 (SKU: 265717-4)
Position 043 – Innensechskantschraube M8X20 (Artikelnummer: 266488-6)
Position 044 – Innensechskantschraube M6x20 (Artikelnummer: 922332-4)
Position 045 – Zugentlastung (Artikelnummer: 687042-7)
Position 046 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 047 – Staubdüse (Artikelnummer: 419277-0)
Position 048 – O-RING 35 (SKU: 213460-9)
Position 049 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266321-2)
Position 050 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
Position 051 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 052 – RING 6 (SKU: 257163-5)
Position 053 – Verbindungsplatte komplett (Artikelnummer: 140164-9)
Position 054 – RING 6 (SKU: 257163-5)
Position 055 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 056 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 057 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 058 – SCHUTZHALTER (SKU: 346050-4)
Position 059 – TORSIONSFEDER 11 (SKU: 231675-6)
Position 061 – SCHUTZWELLE (SKU: 325645-6)
Position 063 – Klingengehäuse komplett (Artikelnummer: 140152-6)
Position 064 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 065 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 066 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 067 – GUMMISCHEIBE 12 (SKU: 261104-5)
Position 068 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 069 – Spiralkegelrad 32 (Artikelnummer: 227550-2)
Position 070 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 071 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 072 – FETTHALTER (SKU: 451002-3)
Position 073 – SCHRÄGZAHNRAD 14 (SKU: 227701-7)
Position 074 – SCHRÄGZAHNRAD 27 (SKU: 227702-5)
Position 075 – STAHLKUGEL 4 (SKU: 216024-8)
Position 076 – ZAHNRADWELLE (SKU: 325643-0)
Position 077 – KUGELLAGER 6000ZZ (SKU: 210067-2)
Position 078 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 079 – Sicherungsring S-15 (SKU: 961055-9)
Position 080 – SCHRÄGZAHNRAD 28 (SKU: 227703-3)
Position 081 – DICHTUNG (SKU: 442147-8)
Position 082 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 083 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 084 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
Position 086 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 087 – LAGERHALTER 14-23 (SKU: 285847-5)
Position 088 – LAGERGEHÄUSE KOMPLETT (SKU: 158957-0)
Position 089 – KUGELLAGER 6002DDW (SKU: 211236-8)
Position 090 – SPINDEL (SKU: 325644-8)
Position 091 – LAGERHALTER 51 (SKU: 285732-2)
Position 094 – ÄUSSERER FLANSCH 62 (SKU: 224433-7)
Position 096 – SICHERHEITSABDECKUNG A KOMPLETT (SKU: 158959-6)
Position 097 – TORSIONSFEDER 45 (SKU: 233554-4)
Position 098 – KISSEN (SKU: 424190-9)
Position 099 – Innensechskantschraube M6 (Artikelnummer: 265985-9)
Position 100 – MITTLERE ABDECKUNG (SKU: 346048-1)
Position 101 – Wellenscheibe 10 (SKU: 253932-2)
Position 102 – MITTLERE UNTERLEGSCHEIBE (SKU: 344539-6)
Position 103 – MITTELPLATTE (SKU: 346047-3)
Position 104 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 105 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 106 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 107 – ROLLER (SKU: 424193-3)
Position 108 – SICHERHEITSABDECKUNG B (SKU: 451197-2)
Position 109 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 122 – Klingengehäuseabdeckung (SKU: 451196-4)
Position 123 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 124 – PROTECTOR (SKU: 451038-2)
Position 127 – + Linsenkopfschraube M4 (Artikelnummer: 265026-1)
Position 128 – Unterlegscheibe 5 (Artikelnummer: 941102-2)
Position 129 – DRUCKFEDER 7 (SKU: 233267-7)
Position 130 – Unterlegscheibe 5 (Artikelnummer: 941102-2)
Position 131 – HEBEL 45 (SKU: 272261-4)
Position 132 – VERBINDUNG (SKU: 325651-1)
Position 133 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 135 – FÜHRUNGSPLATTE (SKU: 346058-8)
Position 137 – Rändelschraube M6X18 (SKU: 265783-1)
Position 139 – HS-Schraube M8x25 mit WR (Artikelnummer: 922443-5)
Position 140 – PIN 4 (SKU: 256226-4)
Position 141 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266264-8)
Position 142 – Rändelschraube M6X18 (SKU: 265783-1)
Position 145 – STOPPERARM (SKU: 346049-9)
Position 146 – Wellenscheibe 8 (SKU: 253948-7)
Position 147 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
Position 148 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 149 – HÜLSE 17 (SKU: 451202-5)
Position 150 – STANGE 16 (SKU: 323740-6)
Position 151 – KNOPF 20 (SKU: 271601-3)
Position 152 – O-RING 7 (SKU: 213011-8)
Position 153 – STOPPERSTIFT (SKU: 322629-5)
Position 154 – TORSIONSFEDER 40 (SKU: 233542-1)
Position 155 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 156 – STOPPERHEBEL KOMPLETT (SKU: 158962-7)
Position 158 – Rändelschraube M6X18 (SKU: 265783-1)
Position 159 – DRUCKFEDER 7 (SKU: 231240-1)
Position 160 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 161 – ARM KOMPLETT (SKU: 140155-0)
Position 163 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
Position 164 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 165 – Zugentlastung (Artikelnummer: 687042-7)
Position 166 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 167 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252130-5)
Position 168 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 169 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 170 – HEBEL 105 (SKU: 451019-6)
Position 171 – Sechskantschraube M10 (SKU: 265589-7)
Position 172 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 173 – ENTRIEGELUNGSTASTE (SKU: 415208-7)
Position 174 – DRUCKFEDER 12 (SKU: 233031-6)
Position 175 – Innensechskantschraube M8X20 (Artikelnummer: 266488-6)
Position 176 – STOPPER (SKU: 318405-3)
Position 177 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 178 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 179 – TORSIONSFEDER 14 (SKU: 231646-3)
Position 180 – GUMMIRING 9 (SKU: 262158-5)
Position 181 – PLATTE (SKU: 346071-6)
Position 182 – Innensechskantschraube M8X20 (Artikelnummer: 266488-6)
Position 183 – ARMABDECKUNG (SKU: 451200-9)
Position 184 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 185 – ZEIGER (SKU: 343678-9)
Position 186 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 187 – ARMHALTER KOMPLETT (SKU: 158964-3)
Position 188 – Innensechskantschraube M8X20 (SKU: 266488-6)
Position 189 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 190 – CAM (SKU: 451044-7)
Position 191 – STANGE 6 (SKU: 325656-1)
Position 192 – HEBEL 22 (SKU: 272262-2)
Position 193 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 194 – DRUCKFEDER 6 (SKU: 234122-6)
Position 195 – SPERRSTIFT 8 (SKU: 325865-2)
Position 196 – Blattfeder (SKU: 232250-1)
Position 197 – MITTELWELLE (SKU: 325646-4)
Position 198 – POSITIONSPLATTE (SKU: 451039-0)
Position 199 – Armhalterabdeckung (SKU: 451070-6)
Position 200 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 201 – VIERKANTSTANGE KOMPLETT (SKU: 158967-7)
Position 202 – SECHSKANTSCHRAUBE M5X30 (SKU: 925251-3)
Position 203 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 204 – KERF BOARD (SKU: 451201-7)
Position 205 – Sechskantschraube M8x45 (Artikelnummer: 265585-5)
Position 206 – Unterlegscheibe 8 (Artikelnummer: 253762-1)
Position 207 – DREHBASIS KOMPLETT (SKU: 140166-5)
Position 208 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 209 – INDIKATIONSSCHILD (SKU: 451009-9)
Position 210 – RACK BLOCK (SKU: 451011-2)
Position 211 – Blechschraube 4x14 (Artikelnummer: 266385-6)
Position 212 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 213 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 214 – Schiebesicherungsplatte (Artikelnummer: 346052-0)
Position 215 – KAPPE (SKU: 286275-7)
Position 216 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 217 – CAM (SKU: 313165-2)
Position 218 – DRUCKFEDER 11 (SKU: 231131-6)
Position 219 – Unterlegscheibe 10 (Artikelnummer: 267047-9)
Position 220 – GRIP 50 (SKU: 273666-1)
Position 221 – PIN-HALTER (SKU: 318410-0)
Position 222 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 223 – Verriegelungshebel (Artikelnummer: 451010-4)
Position 224 – Verriegelungshebelplatte (SKU: 345272-3)
Position 225 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 226 – HS-BUCHSENKOPFSCHRAUBE M6X (SKU: 266505-2)
Position 228 – Gehrungsverriegelungsplatte A (SKU: 346094-4)
Position 229 – DRUCKFEDER 13 (SKU: 234104-8)
Position 230 – ANSATZSCHRAUBE M5 (Artikelnummer: 266306-8)
Position 231 – DRUCKFEDER 6 (SKU: 231325-3)
Position 232 – PIN 3 (Artikelnummer: 256158-5)
Position 233 – SPERRSTIFT 6 (SKU: 325695-1)
Position 234 – LINEARLAGERKASTEN KOMPLETT (SKU: 158968-5)
Position 235 – STIRNRAD 43 (SKU: 451018-8)
Position 236 – Blattfeder (SKU: 232249-6)
Position 237 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 238 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
Position 239 – FUSS (SKU: 421845-7)
Position 240 – Unterlegscheibe 4 (Artikelnummer: 267195-4)
Position 241 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 243 – WARNHINWEIS-ETIKETT (SKU: 810495-7)
Position 246 – WARNHINWEIS-ETIKETT (SKU: 817283-3)
Position 247 – Gehrungsmaßplatte (SKU: 816920-6)
Position 248 – Gleitplatte (Artikelnummer: 451012-0)
Position 249 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 252 – WARNHINWEIS-ETIKETT (SKU: 817283-3)
Position 254 – HÜLSE 6 (SKU: 257785-1)
Position 255 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 256 – STAHLKUGEL 4 (SKU: 216024-8)
Position 257 – Unterlegscheibe 4 (Artikelnummer: 253874-0)
Position 258 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
Position 261 – KAPPE (SKU: 421589-9)
Position 262 – Verriegelungshebel (Artikelnummer: 346097-8)
Position 263 – Innensechskantschraube M4x10 (Artikelnummer: 922111-0)
Position 264 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 265 – STANGE 8 (SKU: 325664-2)
Position 266 – TORSIONSFEDER 8 (SKU: 231633-2)
Position 267 – Rutenhalter (Artikelnummer: 451129-9)
Position 268 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 269 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 271 – Gehrungsverriegelungsplatte B KOMPLETT (SKU: 140165-7)
Position 272 – PIN 6 (SKU: 256246-8)
Position 273 – PLATTE (SKU: 346096-0)
Position 274 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 276 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 277 – DÜNNE UNTERLEGSCHEIBE 14 (SKU: 253313-0)
Position 280 – STAUBFILTER (SKU: 424438-9)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – LS1216

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – LS1216

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
