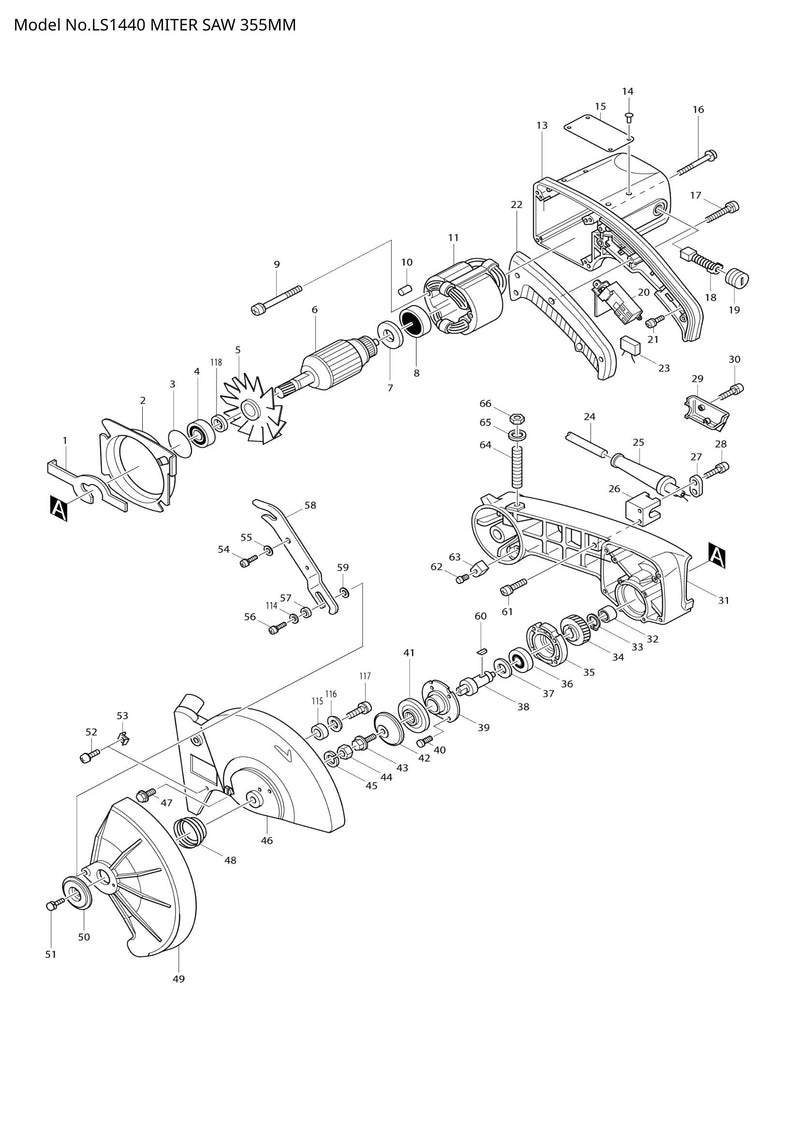

LS1440 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LS1440 exploded view

Explosionszeichnung – LS1440

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WELLENVERRIEGELUNG (SKU: 163100-8)
  • Position 002 – Prallplatte (Artikelnummer: 411466-3)
  • Position 003 – O-RING 32 (SKU: 213459-4)
  • Position 007 – ISOLATIONSSCHEIBE (SKU: 681623-9)
  • Position 008 – KUGELLAGER 6200LB (SKU: 211068-3)
  • Position 010 – Gummistift 4 (SKU: 263013-4)
  • Position 016 – + Linsenkopfschraube M5x80 (Artikelnummer: 251335-4)
  • Position 017 – Linsenkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 021 – Flachkopfschraube M4x6 (Artikelnummer: 911101-8)
  • Position 022 – GRIFFABDECKUNG (SKU: 410836-3)
  • Position 028 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 029 – Klemmabdeckung (SKU: 411467-1)
  • Position 030 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 032 – NADELLAGER 1212 (SKU: 212113-7)
  • Position 033 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 035 – LAGERGEHÄUSE (SKU: 315055-5)
  • Position 036 – KUGELLAGER 6204LLB (SKU: 211306-3)
  • Position 037 – DÜNNE UNTERLEGSCHEIBE 20 (SKU: 253327-9)
  • Position 039 – LAGERHALTER 72 (SKU: 285649-9)
  • Position 040 – Senkkopfschraube M5 (Artikelnummer: 912231-8)
  • Position 044 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 045 – Federscheibe 6 (SKU: 942151-2)
  • Position 047 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 048 – FEDER 30 (SKU: 231939-8)
  • Position 050 – MITTELPLATTE (SKU: 343358-7)
  • Position 051 – Vierkantschraube mit Kappe M6x12 (Artikelnummer: 923311-5)
  • Position 052 – Flachkopfschraube M5x10 (Artikelnummer: 911206-4)
  • Position 053 – KLINGENSTOPPER (SKU: 343492-3)
  • Position 054 – + Linsenkopfschraube M8 (Artikelnummer: 251333-8)
  • Position 055 – Unterlegscheibe 10 (Artikelnummer: 253878-2)
  • Position 056 – + Linsenkopfschraube M8 (Artikelnummer: 251339-6)
  • Position 057 – RING 10 (SKU: 257146-5)
  • Position 059 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 060 – SCHLÜSSEL 4 (SKU: 254203-0)
  • Position 061 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
  • Position 063 – KISSEN (SKU: 411479-4)
  • Position 064 – -SCHRAUBE (Kegelspitze) M10X80 (Artikelnummer: 251959-6)
  • Position 065 – Unterlegscheibe 10 (Artikelnummer: 941252-3)
  • Position 066 – SECHSKANTMUTTER M10 (Artikelnummer: 931501-6)
  • Position 067 – SECHSKANTSCHRAUBE M10X30 (SKU: 921551-9)
  • Position 069 – UNTERSTÜTZER (SKU: 163279-5)
  • Position 070 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
  • Position 071 – Stellschraube M10 (Artikelnummer: 322144-9)
  • Position 072 – SECHSKANTSCHRAUBE M16 (SKU: 251698-8)
  • Position 073 – Unterlegscheibe 16 (Artikelnummer: 253771-0)
  • Position 075 – TORSIONSFEDER 33 (SKU: 231533-6)
  • Position 076 – Griffverschluss (Artikelnummer: 341926-0)
  • Position 077 – Wellenscheibe 8 (SKU: 253948-7)
  • Position 078 – + Linsenkopfschraube M8 (Artikelnummer: 251298-4)
  • Position 079 – Unterlegscheibe 16 (Artikelnummer: 253771-0)
  • Position 080 – SECHSKANTMUTTER M16-24 (SKU: 252044-8)
  • Position 083 – SET PLATE (SKU: 312511-6)
  • Position 084 – HALTER (SKU: 322027-3)
  • Position 085 – SCHRAUBE M6X13 (SKU: 251804-5)
  • Position 086 – Flachkopfschraube M6x14 (Artikelnummer: 911317-5)
  • Position 087 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
  • Position 088 – SCHRAUBSTOCKPLATTE (SKU: 315891-9)
  • Position 089 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 090 – Mutternhalter (Artikelnummer: 341912-1)
  • Position 091 – SET PLATE (SKU: 342967-9)
  • Position 092 – PROTECTER (SKU: 341911-3)
  • Position 093 – LÖSEMUTTER R (SKU: 321490-7)
  • Position 094 – LÖSEMUTTER L (Artikelnummer: 321491-5)
  • Position 096 – KNOPF 45 (SKU: 271275-0)
  • Position 097 – Flachkopfschraube M5x14 (Artikelnummer: 911216-1)
  • Position 098 – GRIP 37 (SKU: 273436-8)
  • Position 099 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
  • Position 100 – ANZEIGEETIKETT (SKU: 816173-7)
  • Position 101 – PLATTE (SKU: 342823-3)
  • Position 102 – Verriegelungsstift (SKU: 321981-8)
  • Position 103 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 104 – Sechskantschraube M8x35 (Artikelnummer: 921456-3)
  • Position 105 – Blattfeder (Artikelnummer: 232093-1)
  • Position 106 – Verriegelungsfeder (SKU: 343359-5)
  • Position 107 – Drehstütze (Artikelnummer: 311795-3)
  • Position 110 – HALTER (SKU: 322027-3)
  • Position 111 – Innensechskantschraube M10x4 (Artikelnummer: 922562-7)
  • Position 112 – Federscheibe 10 (SKU: 942251-8)
  • Position 113 – DREHSOCKEL (SKU: 311796-1)
  • Position 114 – Unterlegscheibe 10 (Artikelnummer: 253878-2)
  • Position 115 – GUMMIRING 12 (SKU: 262044-0)
  • Position 116 – Unterlegscheibe 6 (Artikelnummer: 253011-6)
  • Position 117 – Flachkopfschraube M5x14 (Artikelnummer: 911216-1)
  • Position 118 – UNTERLEGSCHEIBE 15 (SKU: 267710-4)
  • Position 400 – Steckschlüssel 13 (Artikelnummer: 782212-4)
  • Position 402 – Staubbeutelbaugruppe (Artikelnummer: 122330-0)
  • Position 403 – VERSCHLUSS (SKU: 410602-8)
  • Position 900 – RÖHRCHENHALTER (SKU: 321140-4)
  • Position 901 – Flachkopfschraube M4x8 (Artikelnummer: 911106-8)
  • Position 908 – Verriegelungshebel (Artikelnummer: 164836-2)
  • Position 909 – DRUCKFEDER 9 (SKU: 231297-2)
  • Position 910 – SCHLOSSPLATTE (SKU: 165129-0)
  • Position 911 – + BINDEKOPFSCHRAUBE M6 (Artikelnummer: 251362-1)
  • Position 912 – Drosselspule (Artikelnummer: 646071-9)
  • Position 913 – PROTECTOR R (SKU: 416437-5)
  • Position 914 – PROTECTOR L (SKU: 416438-3)
  • Position 915 – SCHUTZ (SKU: 345694-7)
  • Position 916 – SICHERHEITSABDECKUNG (SKU: 345196-3)
  • Position 917 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 918 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 919 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
  • Position 920 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266225-8)
  • Position 921 – SCHRAUBE M5X20 (SKU: 251896-4)
  • Position 922 – SCHRAUBSTOCKBAUGRUPPE (SKU: 122540-9)
