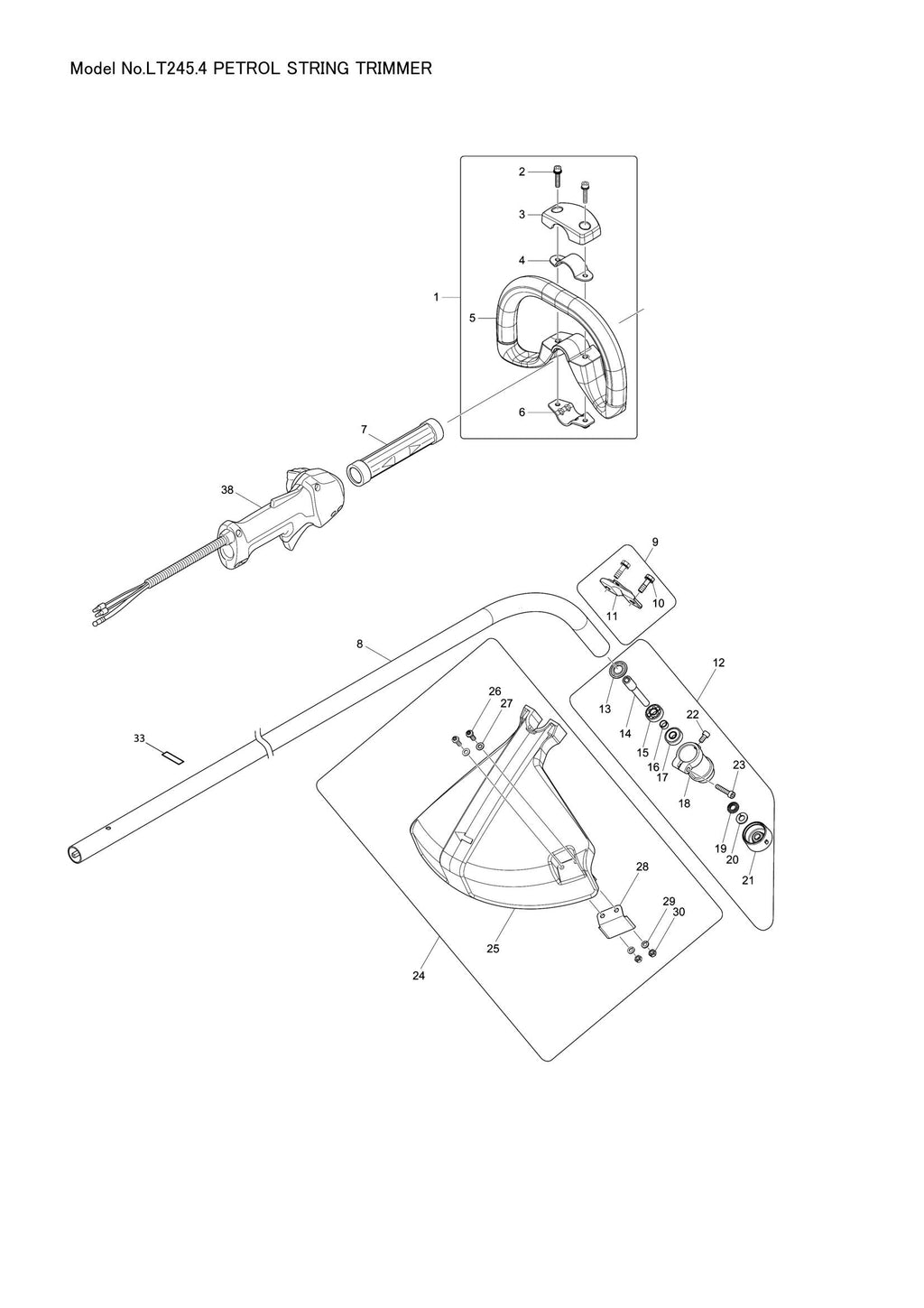

Explosionszeichnung – LT245

Name: Explosionszeichnung – LT245
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Bügelgriff-Set (Artikelnummer: 195626-2)
Position 003 – Klemmabdeckung B (SKU: 452843-0)
Position 005 – BÜGELGRIFF (SKU: 452841-4)
Position 007 – DISTANZSTÜCK (SKU: 450659-7)
Position 008 – GEBOGENES ROHR KOMPLETT (SKU: 141512-5)
Position 009 – KLEMME KOMPLETT (SKU: 141014-1)
Position 014 – MESSERWELLE (SKU: 326195-4)
Position 015 – KUGELLAGER 608ZZ (SKU: 211368-1)
Position 016 – KRAGEN (SKU: 257335-2)
Position 017 – KUGELLAGER 608DDW (SKU: 211367-3)
Position 018 – HEAD CASE (SKU: 318900-3)
Position 019 – UNTERLEGSCHEIBE (SKU: 267844-3)
Position 020 – Federscheibe M8 (Artikelnummer: 267846-9)
Position 021 – MESSERHALTER (SKU: 318901-1)
Position 024 – SCHUTZ KOMPLETT (SKU: 141015-9)
Position 025 – SICHERHEITSABDECKUNG (SKU: 453782-7)
Position 026 – SCHRAUBE M5X14 (SKU: 266776-1)
Position 027 – Unterlegscheibe M5 (SKU: 267842-7)
Position 028 – CUTTER (SKU: 346612-8)
Position 029 – Federscheibe M5 (Artikelnummer: 267843-5)
Position 030 – MUTTER M5 (SKU: 264079-7)
Position 034 – WARNHINWEIS-ETIKETT (SKU: 819430-2)
Position 040 – SCHALTERABDECKUNG (SKU: 451595-0)
Position 041 – SCHALTHEBEL (SKU: 451594-2)
Position 042 – Blattfeder (SKU: 232251-9)
Position 043 – Hebelgehäusesatz (Artikelnummer: 188832-6)
Position 045 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 046 – Verriegelungshebel (Artikelnummer: 451593-4)
Position 047 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 048 – STEUERKABEL (SKU: 168549-7)
Position 049 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 051 – FÜHRUNGSEINHEIT (SKU: 638676-9)
Position 052 – FÜHRUNGSEINHEIT (SKU: 638677-7)
Position 053 – Wellrohr (SKU: 451602-9)
Position 055 – Hebelgehäusesatz (Artikelnummer: 188832-6)
Position 063 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 064 – ROHRDÄMPFER 1 (SKU: 424191-7)
Position 065 – ROHRHALTER 1 (Artikelnummer: 318270-0)
Position 066 – ROHRHALTER 2 (SKU: 318271-8)
Position 067 – ROHRDÄMPFER 2 (SKU: 424107-2)
Position 069 – KUPPLUNGSGEHÄUSE (SKU: 318329-3)
Position 071 – Sicherungsring S-12 (SKU: 961052-5)
Position 072 – KUPPLUNGSTROMMEL KOMPLETT (SKU: 168710-6)
Position 073 – KUGELLAGER 6201LLU (SKU: 210111-5)
Position 074 – Sicherungsring R-32 (SKU: 962151-6)
Position 075 – STANDSET (SKU: 195144-0)
Position 076 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 077 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 078 – ZYLINDERABDECKUNG (SKU: 451261-9)
Position 079 – DOLMAR LOGO-ETIKETT (SKU: 893388-3)
Position 083 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 085 – +Flachrundkopfschraube M5X5 (SKU: 265184-3)
Position 086 – SCHALLDÄMPFERABDECKUNG (SKU: 345915-7)
Position 087 – AUSPUFFTOPF (SKU: 168469-5)
Position 088 – SCHALLDÄMPFERDICHTUNG (SKU: 345916-5)
Position 090 – Ventildeckeldichtung (Artikelnummer: 162275-0)
Position 091 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 092 – ZÜNDKERZE (SKU: 168534-0)
Position 093 – Nockenwellenradabdeckungsdichtung (SKU: 162274-2)
Position 094 – Nockenwellenradabdeckung (SKU: 318443-5)
Position 096 – ÖLSTANDANZEIGE (SKU: 450565-6)
Position 097 – DICHTUNG (SKU: 424100-6)
Position 098 – GEHÄUSEDICHTUNG (SKU: 162276-8)
Position 099 – ÖLGEHÄUSE (SKU: 318442-7)
Position 101 – ÖLGEWICHT (SKU: 325666-8)
Position 102 – ÖLROHR (SKU: 424202-8)
Position 103 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 105 – Halteplatte (Artikelnummer: 318440-1)
Position 106 – Bleiventil (SKU: 346083-9)
Position 107 – ZYLINDERBLOCKBAUGRUPPE (SKU: 135375-9)
Position 108 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 110 – DISTANZSTÜCK (Artikelnummer: 424200-2)
Position 111 – KIPPHEBELBAUGRUPPE (SKU: 125554-7)
Position 112 – FEDERHALTER (SKU: 325668-4)
Position 113 – DRUCKFEDER 9 (SKU: 234108-0)
Position 114 – PIN 5 (SKU: 256200-2)
Position 117 – NOCKENWELLENRADBAUGRUPPE (SKU: 125552-1)
Position 118 – PIN 5 (SKU: 268238-5)
Position 119 – NOCKENWELLENSTÖSSEL (SKU: 313169-4)
Position 120 – PIN 4 (SKU: 268239-3)
Position 121 – STANGE 2,5 (Artikelnummer: 256865-0)
Position 123 – CLIP (SKU: 233976-8)
Position 124 – KOLBEN (SKU: 318441-9)
Position 125 – KOLBENBOLZEN (SKU: 257781-9)
Position 127 – Unterlegscheibe 23 (Artikelnummer: 267400-9)
Position 130 – Zündkerzenstecker (Artikelnummer: 424105-6)
Position 131 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 133 – HSHBOLT M4X20 MIT WR (SKU: 922138-0)
Position 135 – UNTERLEGSCHEIBE 6 (SKU: 267812-6)
Position 137 – UNTERLEGSCHEIBE 8 (SKU: 267817-6)
Position 139 – SECHSKANTSCHRAUBE M6X16 (SKU: 265577-4)
Position 141 – TANKDECKELBAUGRUPPE (SKU: 125472-9)
Position 142 – TANKDECKEL (SKU: 140435-4)
Position 143 – RIEMEN KOMPLETT (SKU: 140436-2)
Position 144 – WARNSCHILD (SKU: 810455-9)
Position 145 – PLATTE (SKU: 424102-2)
Position 146 – PLATTE (SKU: 424103-0)
Position 147 – DÄMPFER (SKU: 424104-8)
Position 148 – KRAFTSTOFFTANK (SKU: 450566-4)
Position 150 – SCHLAUCHSCHELLE (SKU: 345920-4)
Position 151 – ROHR KOMPLETT (SKU: 168472-6)
Position 152 – Seilzugstarter-Set (Artikelnummer: 195146-6)
Position 153 – RIEMENSCHEIBE (SKU: 168483-1)
Position 154 – Blechschraube 5x12 (Artikelnummer: 266585-8)
Position 155 – KRAGEN (SKU: 451938-6)
Position 156 – ROLLE (SKU: 451937-8)
Position 157 – SPIRALFEDER (SKU: 232258-5)
Position 158 – Schwinge (Artikelnummer: 325923-4)
Position 159 – STARTERKNOPF (SKU: 424319-7)
Position 160 – STARTSEIL (Artikelnummer: 444019-3)
Position 161 – LT-245.4 MODELLNR.-ETIKETT (SKU: 893143-3)
Position 162 – +LINSENKOPFSCHRAUBE M5X68 (SKU: 265188-5)
Position 163 – PLATTE (SKU: 345919-9)
Position 164 – DICHTUNG (SKU: 423376-2)
Position 165 – CHOKEPLATTE (SKU: 450560-6)
Position 166 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
Position 167 – LUFTFILTERABDECKUNG (SKU: 450561-4)
Position 168 – LUFTFILTERELEMENT (SKU: 443141-3)
Position 169 – LUFTFILTERELEMENT (SKU: 443140-5)
Position 170 – SCHLAUCHSCHELLE (SKU: 345918-1)
Position 171 – ENTLÜFTUNGSROHR (SKU: 422041-0)
Position 172 – ROHR (SKU: 422042-8)
Position 173 – REINIGERPLATTE (SKU: 125468-0)
Position 174 – CHOKEHEBEL (SKU: 451925-5)
Position 175 – O-RING 15 (SKU: 213540-1)
Position 176 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
Position 177 – O-RING 14 (SKU: 213539-6)
Position 178 – RÜCKSCHLAGVENTILPLATTE (SKU: 451924-7)
Position 179 – RÜCKSCHLAGVENTIL (SKU: 424315-5)
Position 180 – Trenndichtung (Artikelnummer: 168577-2)
Position 181 – Trennplatte (Artikelnummer: 168576-4)
Position 182 – VERGASERDICHTUNG (SKU: 413121-3)
Position 183 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 184 – ISOLATOR (SKU: 450559-1)
Position 187 – Ansaugrohr (Artikelnummer: 324961-3)
Position 188 – ISOLATORDICHTUNG (SKU: 413120-5)
Position 189 – O-RING 10 (SKU: 213078-6)
Position 190 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
Position 191 – KLEMME (SKU: 450562-2)
Position 193 – VERGASER (SKU: 168497-0)
Position 194 – PUMPENGEHÄUSE (SKU: 140437-0)
Position 198 – Luftspülgehäuse (SKU: 140438-8)
Position 199 – PRIMERPUMPE (SKU: 424314-7)
Position 200 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
Position 201 – Blechschraube 3x24 (Artikelnummer: 266582-4)
Position 203 – PUMPENDICHTUNG (SKU: 442155-9)
Position 204 – JET (SKU: 325924-2)
Position 205 – O-RING 2 (SKU: 213538-8)
Position 208 – DREHBAR (SKU: 325922-6)
Position 209 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 210 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 212 – TANKSCHUTZ (SKU: 345964-4)
Position 213 – SERIENETIKETT (SKU: 814998-3)
Position 214 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 215 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 216 – DISTANZSTÜCK (Artikelnummer: 331835-1)
Position 217 – KLEMME (SKU: 345963-6)
Position 220 – FUNKENFÄNGER (SKU: 324980-9)
