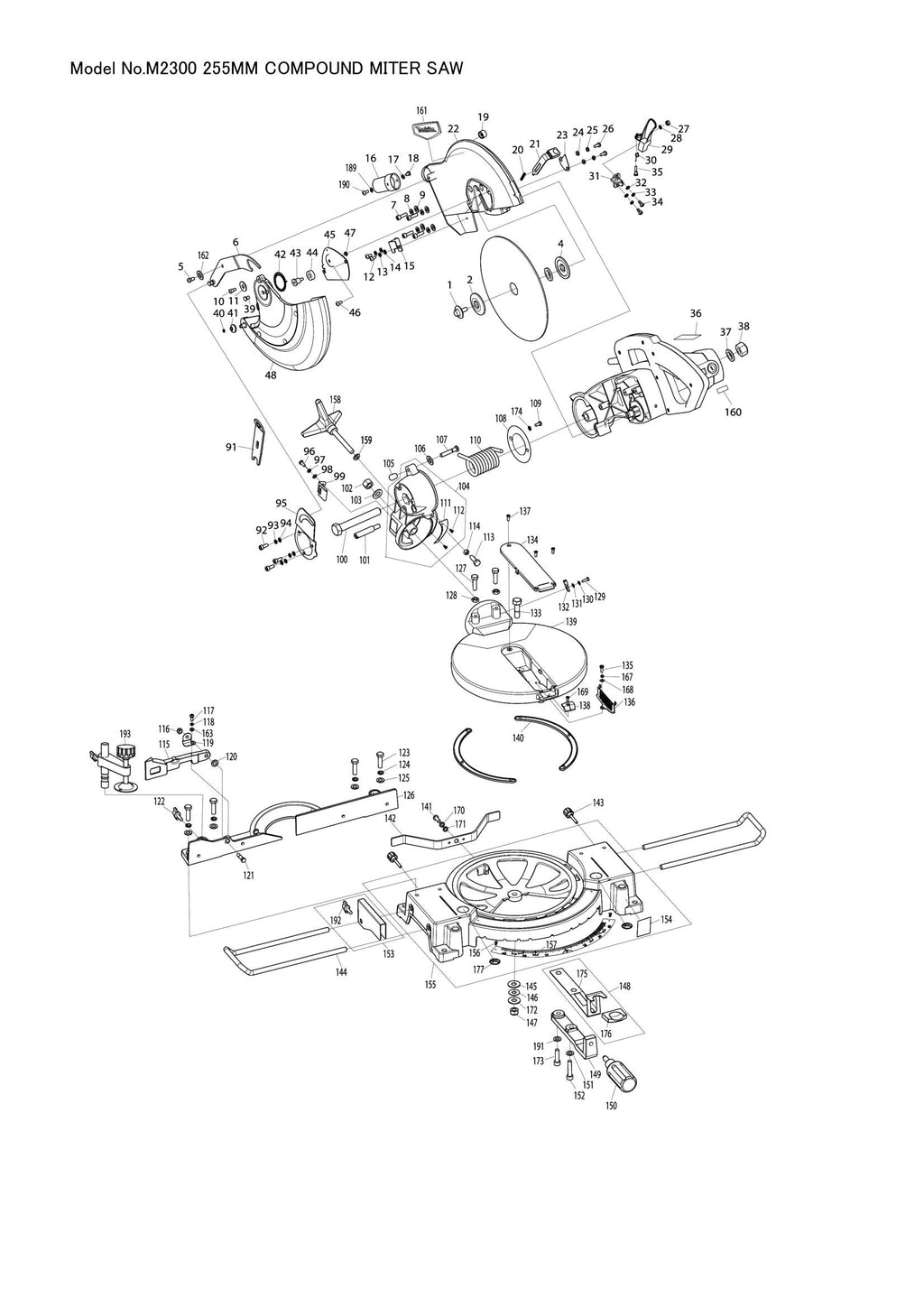

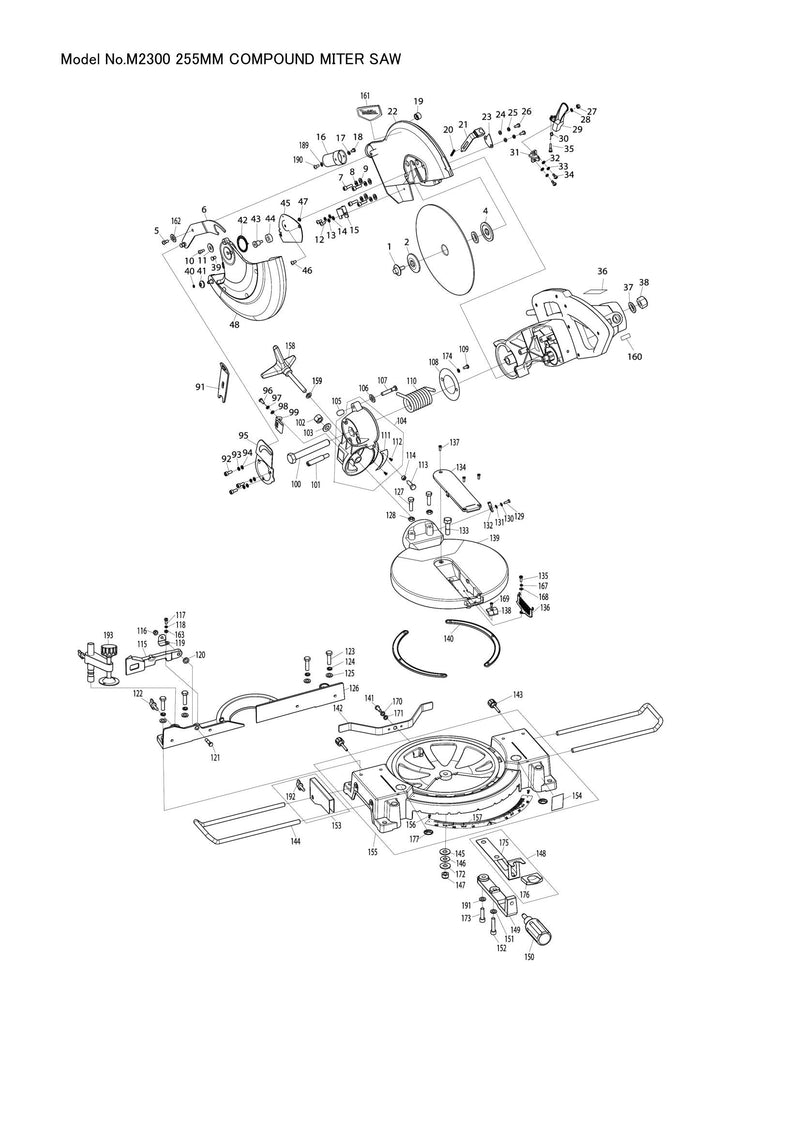

Explosionszeichnung – M2300

Name: Explosionszeichnung – M2300
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – FLANSCH (SKU: JM23000065)
Position 004 – FLANSCH (SKU: JM23000065)
Position 005 – STUFENSCHRAUBE M6 (SKU: JM23000057)
Position 006 – LINK COMP. (SKU: JM23000058)
Position 008 – FEDERSCHEIBE6 (SKU: JM23000040)
Position 009 – Unterlegscheibe 6 (SKU: JM23000041)
Position 010 – STUFENSCHRAUBE M5 (SKU: JM23000055)
Position 011 – BUCHSE (SKU: JM23000056)
Position 013 – FEDERSCHEIBE5 (SKU: JM23000031)
Position 014 – Unterlegscheibe 5 (SKU: JM23000030)
Position 015 – PLATTE (SKU: JM23000053)
Position 019 – BEGRENZUNGSRING (SKU: JM23000063)
Position 020 – Verriegelungsfeder (SKU: JM23000066)
Position 021 – WELLENSPERRE (SKU: JM23000067)
Position 023 – ABDECKUNG (SKU: JM23000068)
Position 024 – Unterlegscheibe 5 (SKU: JM23000030)
Position 025 – FEDERSCHEIBE5 (SKU: JM23000031)
Position 026 – Flachkopfschraube M5x12 (SKU: JM23000069)
Position 037 – Unterlegscheibe 16 (SKU: JM23000070)
Position 038 – ANTI-LOOSE-MUTTER 16 (SKU: JM23000071)
Position 039 – Vierkantschraube TM6X10 (SKU: JM23000074)
Position 040 – Druckmutter (SKU: JM23000076)
Position 041 – RAD (SKU: JM23000075)
Position 042 – TORSIONSFEDER (SKU: JM23000073)
Position 043 – STUFENSCHRAUBE M6 (SKU: JM23000077)
Position 044 – Gummimanschette (SKU: JM23000078)
Position 045 – FIXPLATTE (SKU: JM23000079)
Position 046 – STUFENSCHRAUBE M5 (SKU: JM23000081)
Position 047 – ANTI-LOOSE NUTS™6 (SKU: JM23000080)
Position 048 – SICHERHEITSABDECKUNG KOMPL. (SKU: JM23000072)
Position 049 – HEX.NUTM4 (SKU: JM23000096)
Position 055 – Klemmensockel (SKU: JM23000116)
Position 056 – KLEMME (SKU: JM23000111)
Position 058 – Zugentlastung (SKU: JM23000107)
Position 059 – Kabelschutz (SKU: JM23000109)
Position 063 – Flachkopfschraube M4x30 (Artikelnummer: JM23000118)
Position 067 – HINTERE MOTORABDECKUNG (SKU: JM23000125)
Position 071 – Bürstenhalterkappe (SKU: JM23000120)
Position 072 – SPINDEL (SKU: JM23000084)
Position 073 – Flachrundkopfschraube M8x12 (Artikelnummer: JM23000090)
Position 074 – KEY5X10 (SKU: JM23000085)
Position 075 – KUGELLAGER 6304-RZ (SKU: JM23000086)
Position 076 – Sicherungsring S-20 (SKU: JM23000087)
Position 077 – SCHRÄGZAHNRAD (SKU: JM23000088)
Position 078 – Sicherungsring S-16 (SKU: JM23000089)
Position 080 – BEGRENZUNGSPLATTE (SKU: JM23000093)
Position 081 – BEGRENZUNGSPAD (SKU: JM23000094)
Position 082 – EINSTELLPAD (SKU: JM23000095)
Position 083 – GETRIEBEGEHÄUSE KOMPL. (SKU: JM23000091)
Position 084 – LÜFTERFÜHRUNG (SKU: JM23000098)
Position 085 – KUGELLAGER 6201Z (SKU: JM23000099)
Position 086 – ANKERBAUGRUPPE (230 V) (SKU: JM23000100)
Position 088 – KUGELLAGER 6001Z (SKU: JM23000102)
Position 089 – GUMMIRING (SKU: JM23000103)
Position 090 – FELDBAUGRUPPE (230 V) (SKU: JM23000104)
Position 092 – Flachkopfschraube M6 x 16 (Artikelnummer: JM23000039)
Position 093 – FEDERSCHEIBE6 (SKU: JM23000040)
Position 094 – Unterlegscheibe 6 (Artikelnummer: JM23000041)
Position 095 – Verbindungsstützplatte (SKU: JM23000038)
Position 096 – Flachkopfschraube M5 x 10 (Artikelnummer: JM23000032)
Position 097 – FEDERSCHEIBE5 (SKU: JM23000031)
Position 098 – Unterlegscheibe 5 (Artikelnummer: JM23000030)
Position 099 – CLIP (SKU: JM23000042)
Position 100 – WELLE (SKU: JM23000037)
Position 101 – BEGRENZUNGSSTIFT (SKU: JM23000049)
Position 102 – ANTI-LOOSE NUTSTM12 (SKU: JM23000044)
Position 103 – Unterlegscheibe 12 (SKU: JM23000045)
Position 104 – ARM KOMPLETT (SKU: JM23000036)
Position 105 – Verschlussstiftkappe (SKU: JM23000046)
Position 106 – O-RING (SKU: JM23000047)
Position 107 – PIN (SKU: JM23000048)
Position 108 – RING (SKU: JM23000051)
Position 110 – TORSIONSFEDER (SKU: JM23000050)
Position 113 – Sechskantschraube M8x16 (Artikelnummer: JM23000033)
Position 114 – SECHSKANTMUTTER M8 (SKU: JM23000028)
Position 118 – FEDERSCHEIBE4 (SKU: JM23000137)
Position 119 – FIXPLATTE (SKU: JM23000202)
Position 123 – SECHSKANTSCHRAUBE M8X30 (SKU: JM23000024)
Position 124 – FEDERSCHEIBE8 (SKU: JM23000025)
Position 125 – Unterlegscheibe 8 (SKU: JM23000026)
Position 126 – RICHTLINIE (SKU: JM23000204)
Position 128 – SECHSKANTMUTTER M8 (SKU: JM23000028)
Position 129 – Flachkopfschraube M5 x 10 (Artikelnummer: JM23000032)
Position 131 – Unterlegscheibe 5 (Artikelnummer: JM23000030)
Position 132 – KEGELZEIGER (SKU: JM23000029)
Position 133 – PIVOT (SKU: JM23000019)
Position 136 – SCHUTZNETZ (SKU: JM23000022)
Position 138 – Gehrungswinkelzeiger (SKU: JM23000017)
Position 139 – DREHBASIS KOMPL. (SKU: JM23000021)
Position 140 – Gleitplatte (SKU: JM23000016)
Position 141 – SCHRAUBE (SKU: JM23000012)
Position 142 – BASISSTÜTZE (SKU: JM23000011)
Position 143 – Verriegelungsknopf für Außenflügel (Artikelnummer: JM23000006)
Position 144 – HALTER (SKU: JM23000127)
Position 146 – Wellenscheibe 6 (SKU: JM23000014)
Position 147 – ANTI-LOOSE NUTSTM10 (SKU: JM23000015)
Position 148 – Klopffedersatz (SKU: JM23000200)
Position 149 – GRIFFHALTERUNG (SKU: JM23000002)
Position 150 – GRIFF (SKU: JM23000001)
Position 153 – SET PLATE (SKU: JM23000128)
Position 159 – Unterlegscheibe 10 (Artikelnummer: JM23000013)
Position 161 – LOGO-ETIKETT (SKU: JM23080143)
Position 162 – Wellenscheibe 6 (SKU: JM23000014)
Position 164 – Flachkopfschraube M4x28 (Artikelnummer: JM00000210)
Position 165 – Unterlegscheibe 5 (SKU: JM23000030)
Position 166 – Unterlegscheibe 5 (Artikelnummer: JM23000030)
Position 168 – Unterlegscheibe 4 (Artikelnummer: JM23000136)
Position 169 – Flachkopfschraube M4x8 (Artikelnummer: JM00000206)
Position 170 – FEDERSCHEIBE6 (SKU: JM23000040)
Position 171 – Unterlegscheibe 6 (SKU: JM23000041)
Position 172 – Unterlegscheibe 10 (SKU: JM23000013)
Position 174 – KEGELSCHEIBE 6 (SKU: JM00000208)
Position 175 – Schlagfeder (SKU: JM23000005)
Position 176 – FESTSTELLKNOPF (SKU: JM23000185)
Position 177 – WARNHINWEIS-ETIKETT (SKU: JM2708B060)
Position 188 – Unterlegscheibe 4 (SKU: JM23000136)
Position 189 – Unterlegscheibe 4 (Artikelnummer: JM23000136)
Position 190 – Flachkopfschraube M4x10 (Artikelnummer: JM23000138)
Position 191 – FEDERSCHEIBE8 (SKU: JM23000003)
Position 192 – FLÜGELSCHRAUBE M6X20 (SKU: JM23000129)
Position 193 – SCHRAUBSTOCKBAUGRUPPE (SKU: JM23000131)
Position 194 – KONDENSATOR (SKU: JM23000183)
Position 195 – WARNHINWEIS-ETIKETT (SKU: JM23180056)
