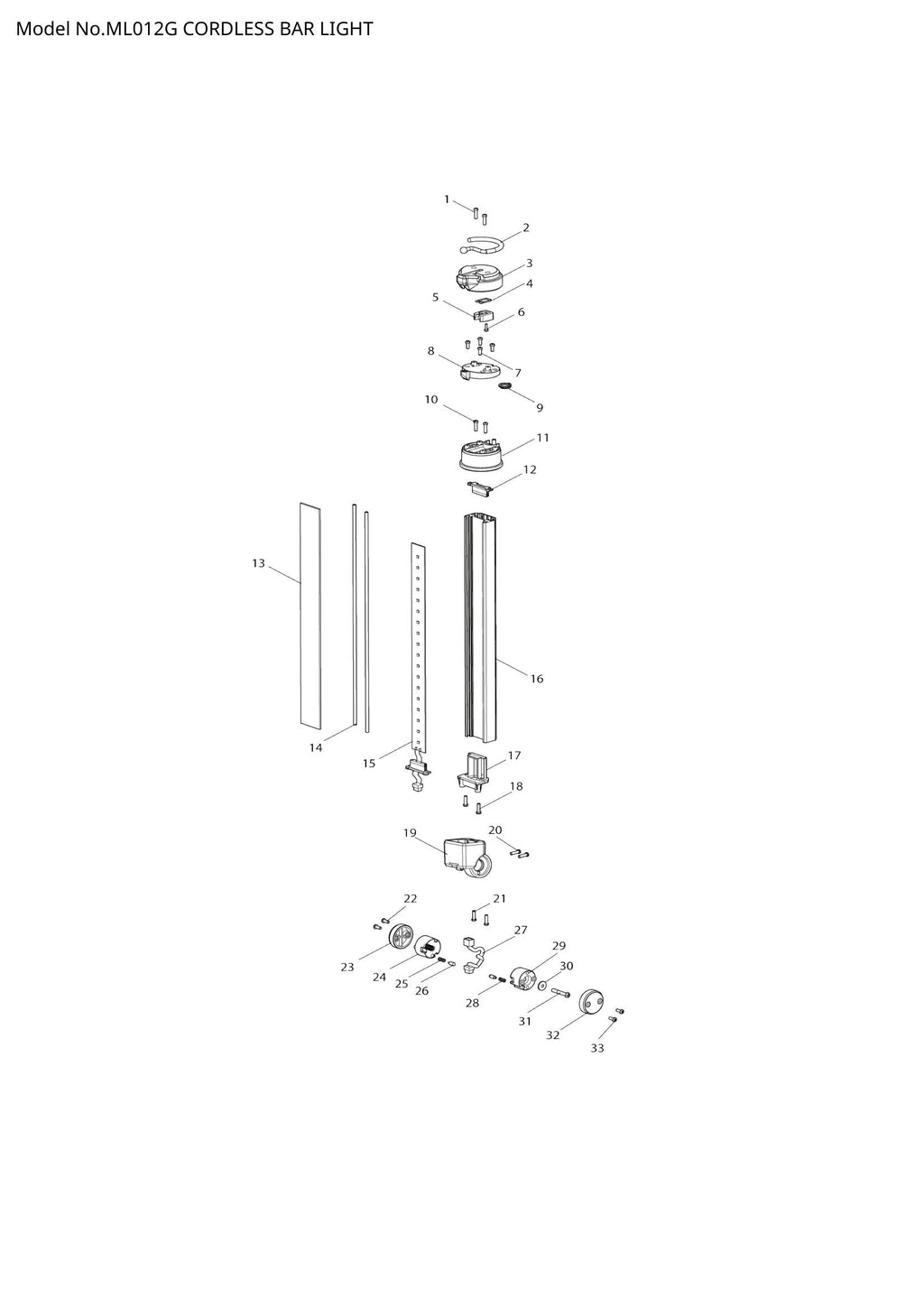

Explosionszeichnung – ML012G

Name: Explosionszeichnung – ML012G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 002 – OBERER HAKEN (SKU: GM00002543)
Position 003 – OBERE UNTERSTÜTZUNG B (SKU: GM00002542)
Position 004 – OBERE HAKENFEDER (SKU: GM00002541)
Position 005 – HAKENFEDERABDECKUNG (SKU: GM00002540)
Position 006 – SCHRAUBE 2,6X8 PB (SKU: GM00001322)
Position 007 – SCHRAUBE 3 X 8 PB (SKU: GM00001332)
Position 008 – HAKENHALTERUNG (SKU: GM00002539)
Position 009 – RING (SKU: GM00002284)
Position 010 – SCHRAUBE 3,2X12 PM (SKU: GM00002546)
Position 011 – OBERE UNTERSTÜTZUNG A (SKU: GM00002535)
Position 012 – Linsenpolster B (SKU: GM00002534)
Position 013 – OBJEKTIV B (SKU: GM00002538)
Position 014 – LINSE O-RING B (SKU: GM00002537)
Position 015 – LED PCBA ASSY-B (SKU: GM00002536)
Position 016 – ALUMINIUMABDECKUNG B (SKU: GM00002533)
Position 017 – MITTLERE STÜTZE B1 (SKU: GM00002532)
Position 018 – SCHRAUBE 3,2X12 PM (SKU: GM00002546)
Position 019 – MITTLERE STÜTZE B2 (SKU: GM00002531)
Position 020 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 021 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 022 – SCHRAUBE 3 X 8 PB (SKU: GM00001332)
Position 023 – SPINDELABDECKUNG (SKU: GM00002526)
Position 024 – SPINDEL L (SKU: GM00002527)
Position 025 – DRUCKFEDER (SKU: GM00002224)
Position 026 – NADEL B (SKU: GM00002525)
Position 027 – 2P-GEHÄUSESTECKER (SKU: GM00002528)
Position 028 – DRUCKFEDER (SKU: GM00002224)
Position 029 – SPINDEL R (SKU: GM00002529)
Position 030 – Unterlegscheibe (Artikelnummer: GM00002530)
Position 031 – SCHRAUBE 4X26 PM (SKU: GM00002547)
Position 032 – SPINDELABDECKUNG (SKU: GM00002526)
Position 033 – SCHRAUBE 3 X 8 PB (SKU: GM00001332)
Position 034 – MITTLERE STÜTZE A2 (SKU: GM00002524)
Position 035 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 036 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 037 – SCHRAUBE 3,2X12 PM (SKU: GM00002546)
Position 038 – MITTLERE STÜTZE A1 (SKU: GM00002523)
Position 039 – OBJEKTIV A (SKU: GM00002522)
Position 040 – LINSE O-RING A (SKU: GM00002521)
Position 041 – LED PCBA ASSY-A (SKU: GM00002520)
Position 042 – ALUMINIUMABDECKUNG A (SKU: GM00002519)
Position 043 – UNTERE STÜTZE (SKU: GM00002518)
Position 044 – SCHRAUBE 3,2X12 PM (SKU: GM00002546)
Position 045 – NADELHALTERUNG (SKU: GM00002517)
Position 046 – SCHRAUBE 2,6X7 KB (SKU: GM00002219)
Position 047 – Sicherungsring (SKU: GM00002511)
Position 048 – EIN/AUS-SCHALTER (SKU: GM00002516)
Position 049 – EIN/AUS-SCHALTERHALTERUNG (SKU: GM00002515)
Position 050 – FEDER (SKU: GM00002514)
Position 051 – EIN/AUS-SCHALTER PCBA (SKU: GM00002512)
Position 052 – SCHRAUBE 2,6X8 PB (SKU: GM00001322)
Position 053 – NADELABDECKUNG (SKU: GM00002510)
Position 054 – NADEL C (SKU: GM00002570)
Position 055 – FEDER (SKU: GM00002569)
Position 056 – SCHRAUBE 3X12 PB SCHWARZ ZN (SKU: GM00001012)
Position 057 – GEHÄUSEBAUGRUPPE (SKU: GM00002503)
Position 058 – O-RING (SKU: GM00002502)
Position 059 – BATTERIEHALTER-BAUGRUPPE (SKU: GM00002501)
Position 060 – HAUPT-PCBA-BAUGRUPPE (SKU: GM00002504)
Position 061 – GEHÄUSEBAUGRUPPE (SKU: GM00002503)
Position 062 – GURTHAKEN (SKU: GM00002231)
Position 063 – MODUSSCHALTERABDECKUNG (SKU: GM00002508)
Position 064 – MODUSSCHALTERHALTER (SKU: GM00002507)
Position 065 – MODUSSCHALTER-PCBA-BAUGRUPPE (SKU: GM00002505)
Position 066 – HALTERHAKENBAUGRUPPE (SKU: GM00002553)
Position 067 – SCHRAUBE 3 X 15 PM (SKU: GM00002565)
Position 068 – SCHRAUBE 3 X 8 PB (SKU: GM00001332)
Position 069 – FEDERKLAMMER A (SKU: GM00002556)
Position 070 – PIN D (SKU: GM00002554)
Position 071 – FEDERKLAMMER B (SKU: GM00002555)
Position 072 – Halterkissen (SKU: GM00002557)
Position 073 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 074 – ALUMINIUM-INNENABDECKUNG (SKU: GM00002558)
Position 075 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 076 – ALUMINIUM-INNENABDECKSTOPFEN (SKU: GM00002559)
Position 077 – ALUMINIUM-ÄUSSERER ABDECKSTOPFEN (SKU: GM00002560)
Position 078 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 079 – KLEMMENBAUGRUPPE (SKU: GM00002562)
Position 080 – SILIKONROHR (SKU: GM00002564)
Position 081 – Zugfeder (Artikelnummer: GM00002561)
Position 082 – ALUMINIUM-ÄUSSERLICHE ABDECKUNG (SKU: GM00002563)
Position 083 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 084 – ALUMINIUM-ÄUSSERER ABDECKSTOPFEN (SKU: GM00002560)
Position 085 – ALUMINIUM-INNENABDECKSTOPFEN (SKU: GM00002559)
Position 086 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 087 – ALUMINIUM-INNENABDECKUNG (SKU: GM00002558)
Position 088 – SCHRAUBE 3 X 6 PB (SKU: GM00002566)
Position 089 – Halterkissen (SKU: GM00002557)
Position 090 – FEDERKLEMME B (SKU: GM00002555)
Position 091 – PIN D (SKU: GM00002554)
Position 092 – FEDERKLAMMER A (SKU: GM00002556)
Position 093 – SCHRAUBE 3 X 8 PB (SKU: GM00001332)
Position 094 – SCHRAUBE 3 X 15 PM (SKU: GM00002565)
Position 095 – HALTERHAKENBAUGRUPPE (SKU: GM00002553)

Explosionszeichnung – ML012G

Beschreibung

Explosionszeichnung – ML012G
